Growatt SPH3000 Installations & Bedienungsanleitung Seite 11

5.3 Installationshinweise
5.3.1 Anordnung（Länge der Sensoren beachten! ）
Es können drei verschiedene Arten von Sensoren für den Growatt SPH genutzt werden.
Es gibt den [WIRED CURRENT]-Sensor, denn Messgerätsensor und den SP-CT. Falls
sich der Kunde für den [WIRED CURRENT]-Sensor oder den Messgerätsensor
entscheidet, bitte folgendes beachten:
Das Kabel vom [WIRED CURRENT]-Sensor und dem Messgerätsensor sollte eine
Länge von 15 m nicht überschreiten. Dies sollte vor der Installation bedacht werden.
Falls ein SP-CT als Sensor verwendet wird, sollte die Entfernung nicht mehr als 30 m
betragen.

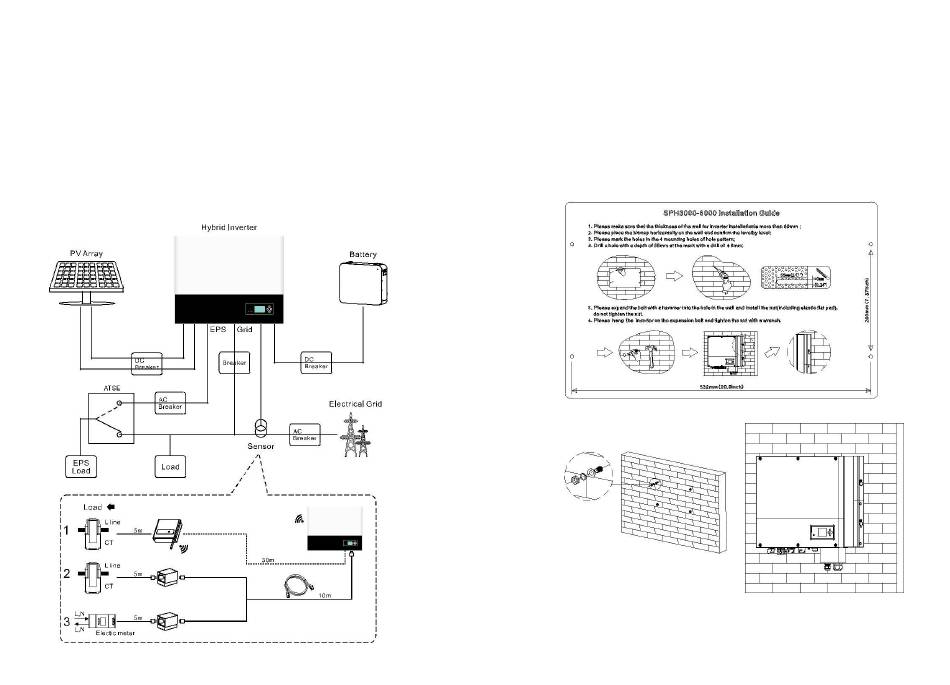

Das Batteriespeichersystem sollte folgendermaßen installiert werden:
15
Abb. 5.7
5.3.2 Installation des SPH
1. Zeichnen Sie die Größe des Wechselrichters an der Wand an. Die Wand sollte
mindestens 60 mm Stärke haben.
2. Positionieren Sie die Bohrlöcher gemäß Papierschablone der
Installationsanleitung. Achten Sie auf eine horizontale Ausrichtung (siehe Abb.
5.8a)
3. Markieren Sie die 4 Bohrpunkte an der Wand, dann entfernen Sie das Papier.
4. Bohren Sie 4 Löcher mit 8mm Durchmesser und min. 55mm Tiefe.
5. Stecken Sie die Dübel in die Löcher (siehe Abb. 5.8b)
6. Hängen Sie das Batteriespeichersystem an die 4 Stellschrauben (siehe Abb.
5.8c)
7. Sichern Sie die Schrauben mit den Muttern (siehe Abb. 5.8d)
8. Die Montage ist vollständig.
b)
a)
c)
16
