5.4.2.2 Feinwähleranschlusskontakte bei Mehrfachgrobstufenschaltung
ACHTUNG
®
94
VACUTAP
VM-Ex
Auf Wunsch werden Abschirmkappen mitgeliefert.

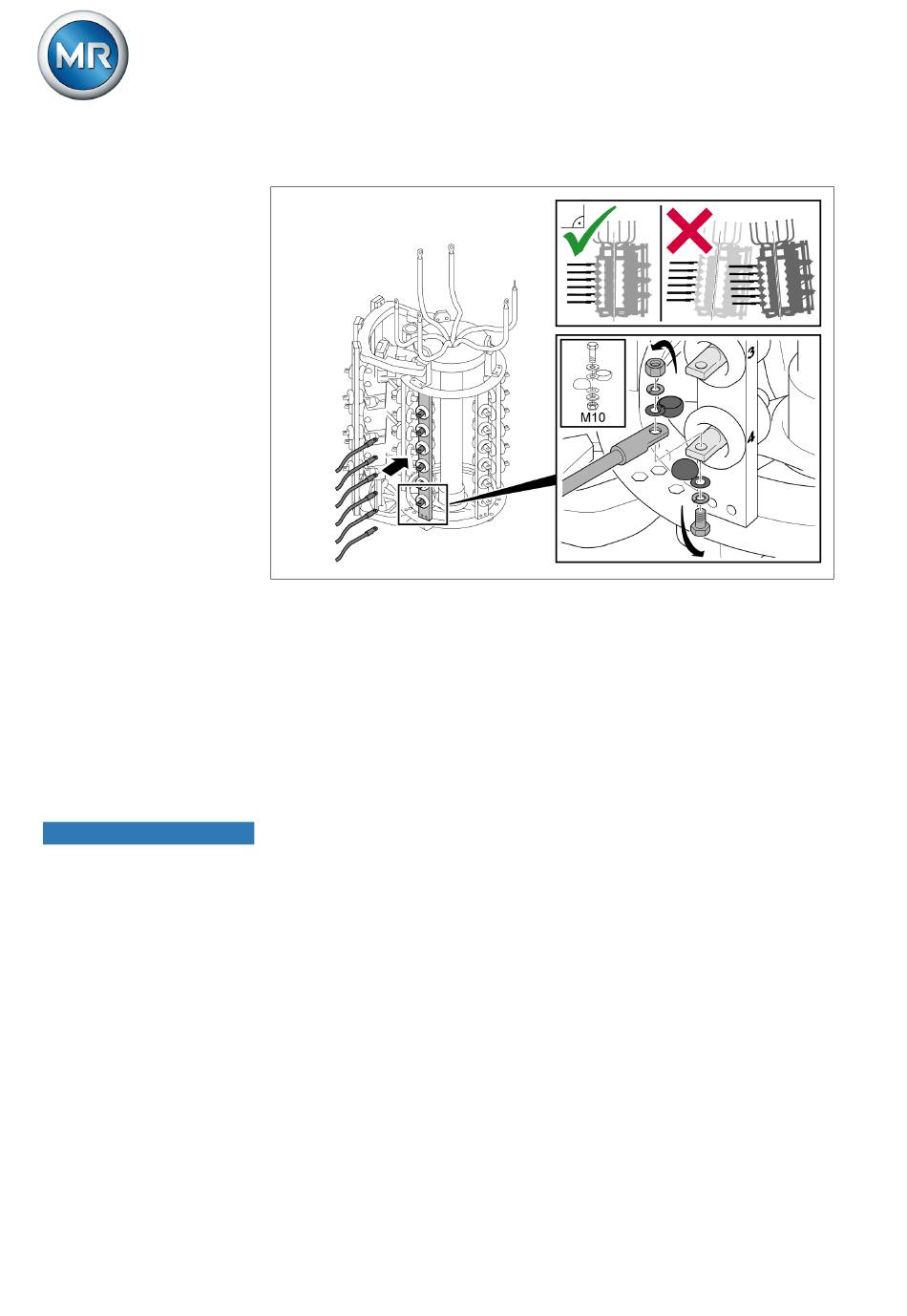

Abbildung 87: Wähleranschlusskontakt mit Abschirmkappen
Dabei muss je Abschirmkappe ein Sperrkantring untergelegt werden. Die
Anschlussschrauben, die Muttern sowie die Sperrkantringe sind nicht im Lie-
ferumfang enthalten.
Die Durchgangsbohrungen der Anschlusskontakte liegen entsprechend der
Schalterausführung waagerecht oder senkrecht (bei VACUTAP® VM 300
nur waagerecht).
Schäden am Laststufenschalter!
Regelwicklungsanschlussleitungen mit zu geringem Abstand zu den beweg-
lichen Teilen des Vorwählers blockieren den Vorwähler und führen so zu
Schäden am Laststufenschalter.
► Regelwicklungsanschlussleitungen im Bereich des Vorwählers so verle-
gen, dass sie ausreichend Abstand zu den beweglichen Teilen des Vor-
wählers haben.
Achten Sie bei Mehrfachgrobwählern auf eine sorgfältige Verlegung der Lei-
tungen für den Anschluss an die Feinwähleranschlusskontakte und Mehr-
fachgrobwähleranschlusskontakte. Diese Leitungen sollten einen größtmög-
lichen Abstand zu den benachbarten Anschlusskontakten haben.
1. Feinwähleranschlusskontakte, die den beiden Mehrfachgrobwählersäulen
zugewandt sind, zur Absicherung der Spannungsfestigkeit mindestens 3
mm papierisolieren.
5293079/01 DE
5 Montage
Maschinenfabrik Reinhausen GmbH 2020
