5 Montage
5.4.2.1 Wähleranschlusskontakte VACUTAP® VM und VM 300
Maschinenfabrik Reinhausen GmbH 2020
Der Anschluss der Regelwicklung und der Laststufenschalterableitung muss
nach dem der Lieferung beigefügten Anschlussschaltbild durchgeführt wer-
den.
Die Wähleranschlusskontakte sind an den Wählerstäben bezeichnet, am An-
schlussende flach gepresst und mit einer Durchgangsbohrung für M10-
Schrauben (M8-Schrauben bei VACUTAP® VM 300) versehen, so dass der
Anschluss der Feinwählerverbindungsleitungen mit Kabelschuhen vorge-
nommen werden kann.

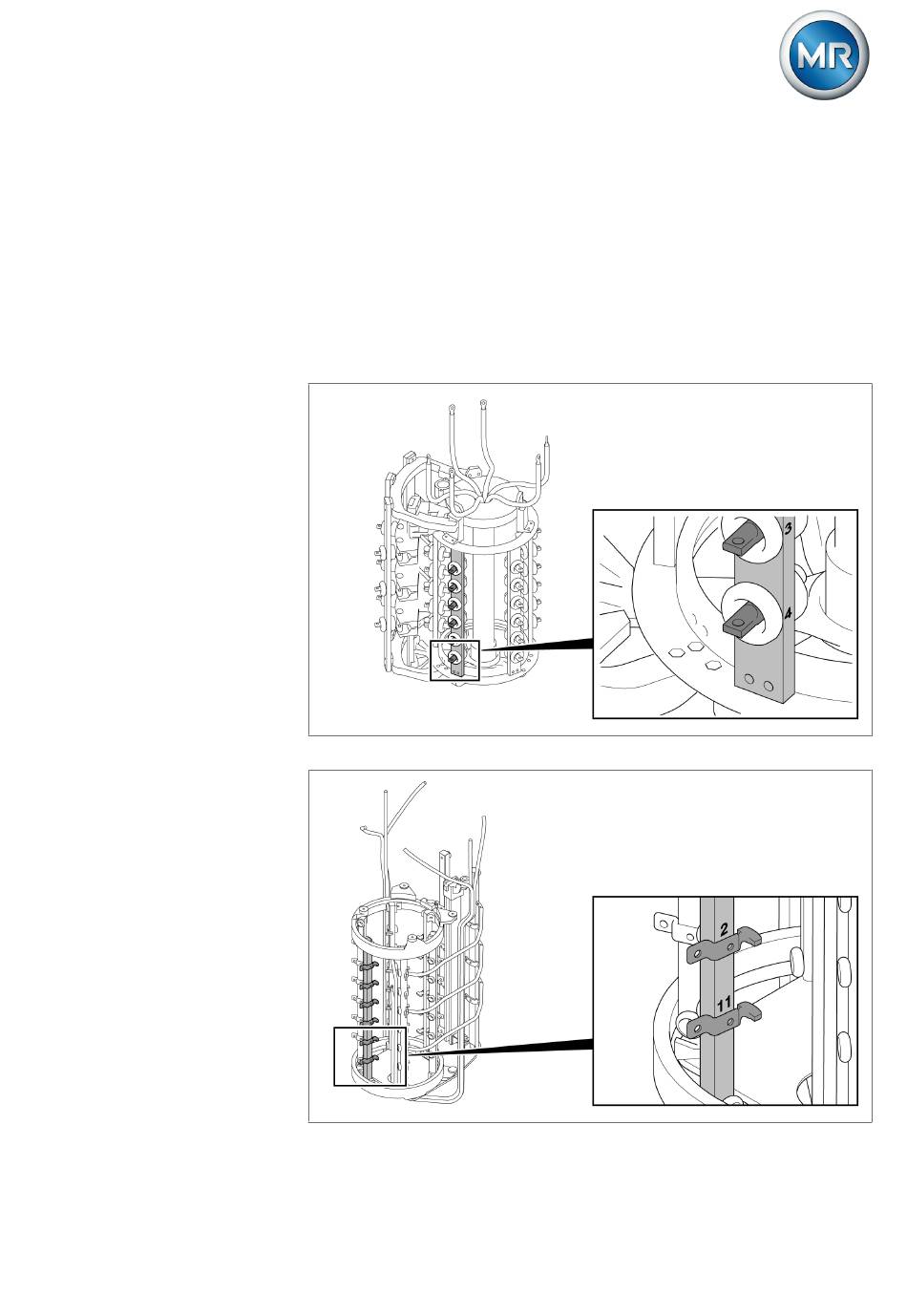

Abbildung 85: Wähleranschlusskontakte
Abbildung 86: Wähleranschlusskontakte VACUTAP® VM 300
