5 Montage
Maschinenfabrik Reinhausen GmbH 2020
3. ACHTUNG! Ungeeignete Dichtungen führen zu Ölaustritt und so zu
Schäden am Laststufenschalter. Eine für das eingesetzte Isoliermedium
geeignete Dichtung
an Aufbauflansch und Laststufenschalterkopf säubern.

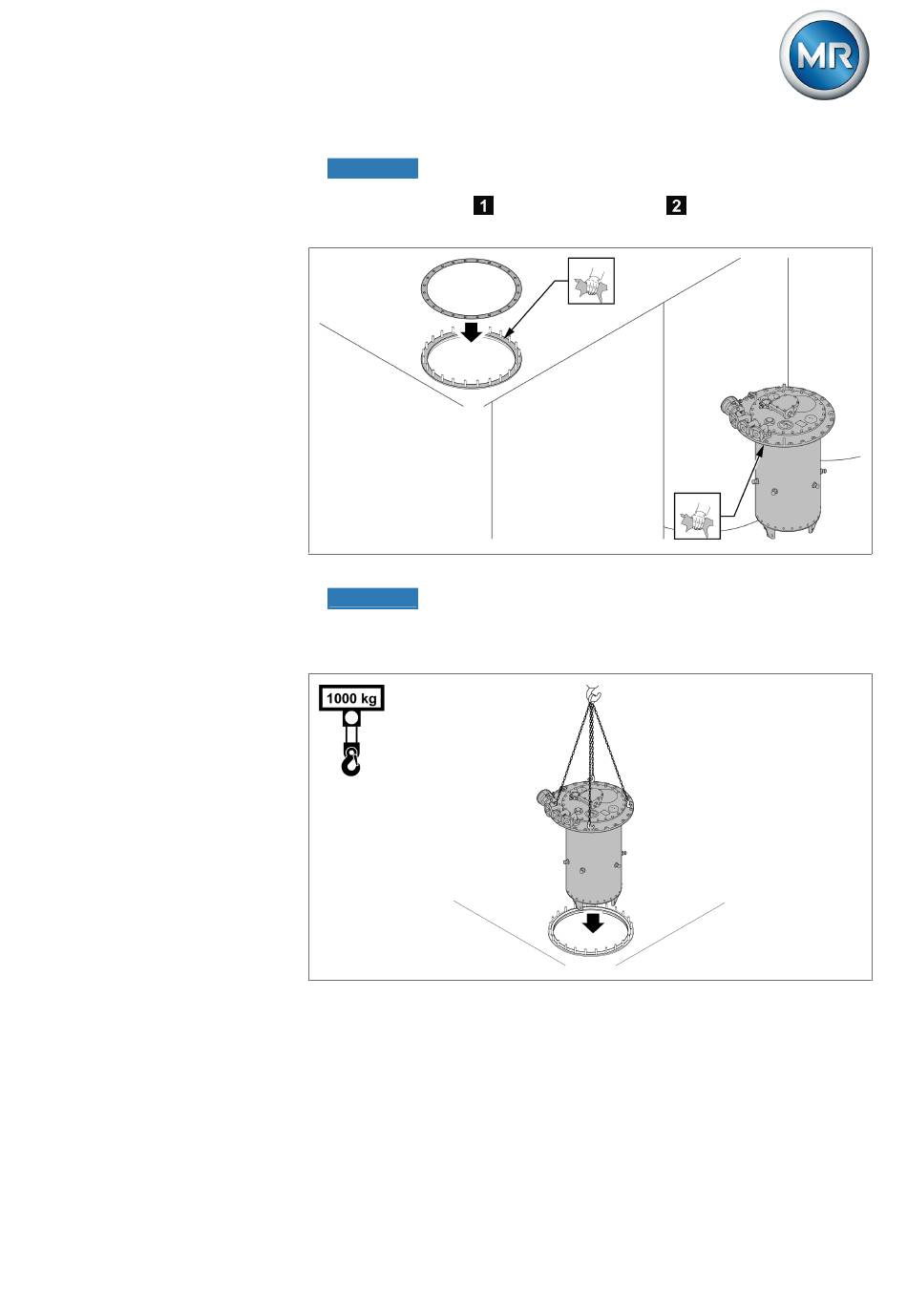

Abbildung 18: Dichtungsflächen, Dichtung
4. ACHTUNG! Durch unvorsichtiges Absenken des Ölgefäßes kann das Öl-
gefäß mit dem Transformatordeckel kollidieren und beschädigt werden.
Ölgefäß am Laststufenschalterkopf anheben und vorsichtig und senkrecht
in die Deckelöffnung des Transformators absenken.
Abbildung 19: Ölgefäß absenken
5. Einbaulage des Laststufenschalterkopfes auf konstruktiv vorgegebene
Einbaulage prüfen.
5293079/01 DE
auf den Aufbauflansch legen. Dichtungsflächen
®
