120
VACUTAP
VM-Ex
2. Seilzuggehänge an den dafür vorgesehen Laschen der Tragplatte des La-
stumschaltereinsatzes einhängen und senkrecht über den Lastumschal-
tereinsatz bringen.

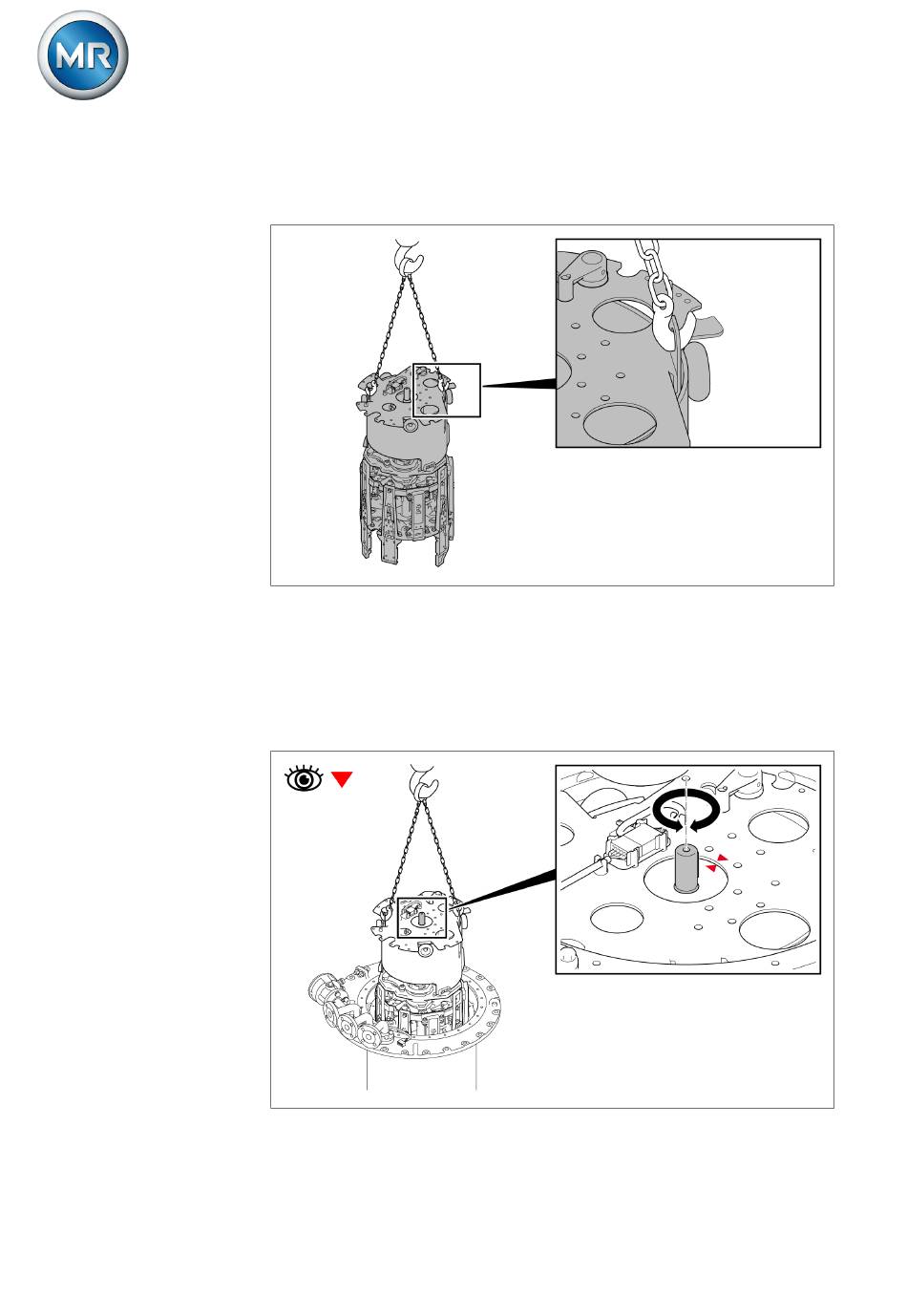

Abbildung 123: Laschen an der Tragplatte
3. Sicherstellen, dass der Lastumschaltereinsatz auf der gleichen Seite wie
beim Ausbau aufgeschaltet ist (Seite A oder Seite B). Die Vakuumschalt-
röhre ist auf der aufgeschalteten Seite geschlossen. Im Beispiel im An-
hang ist Seite B aufgeschaltet, siehe Anhang.
4. Kupplungsrohr durch Drehen so ausrichten, dass die roten Dreiecke an
Kupplungsrohr und Tragplatte übereinstimmen.
Abbildung 124: Kupplungsrohr
5293079/01 DE
5 Montage
Maschinenfabrik Reinhausen GmbH 2020
