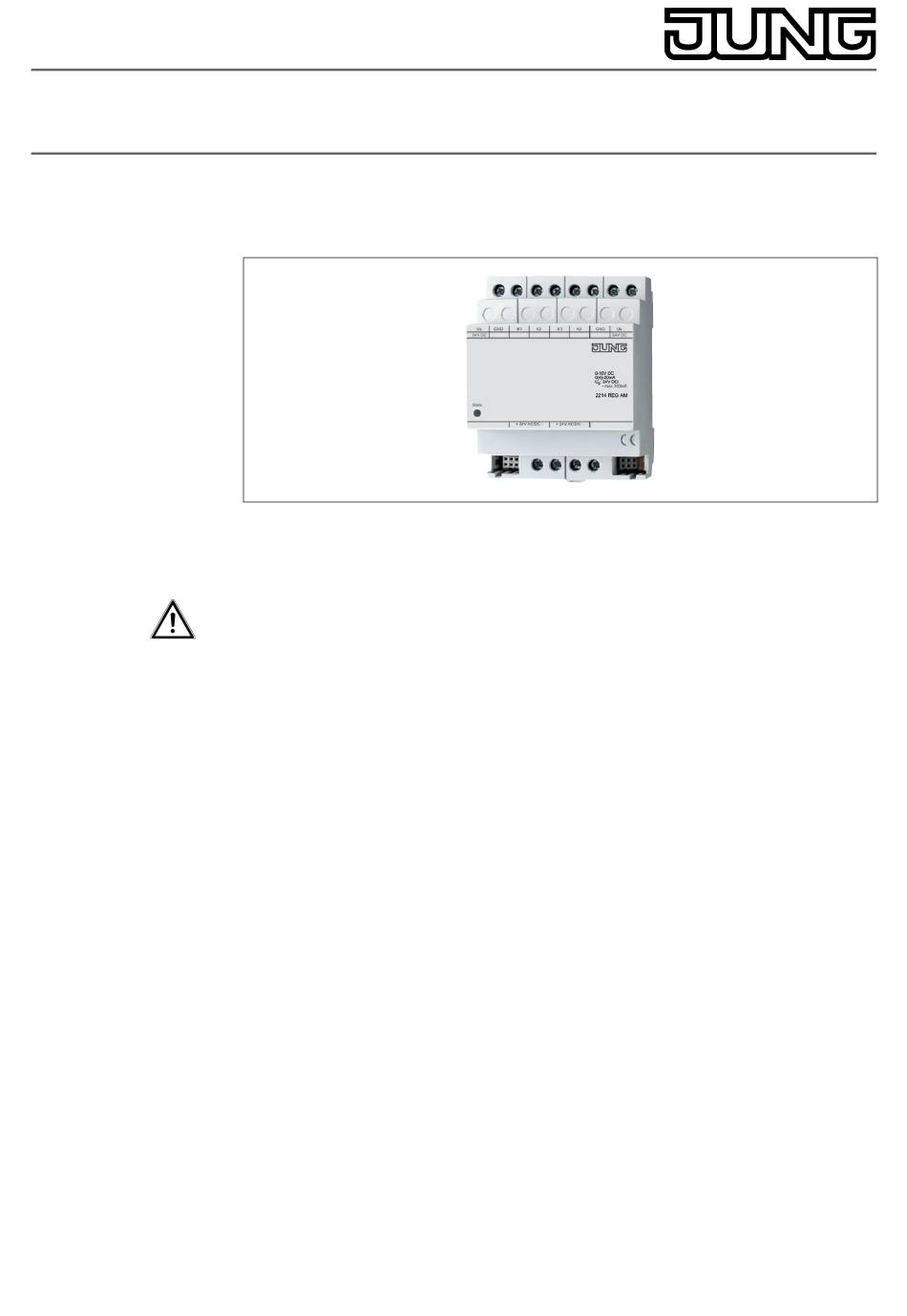

Jung 2214 REG AM Bedienungsanleitung
Gefahrenhinweise
Funktion
Montage
06.05
Bedienungsanleitung
Analogeingangsmodul 4fach
Achtung!
Einbau und Montage elektrischer Geräte dürfen nur durch eine Elektrofachkraft
erfolgen. Dabei sind die geltenden Unfallverhütungsvorschriften zu beachten.
Bei Nichtbeachtung der Installationshinweise können Brand oder andere Gefah-
ren entstehen.
U
und GND dürfen nicht mit den entsprechenden Anschlüssen eines anderen
s
Geräts verbunden werden. Die Versorgung angeschlossener Sensoren durch ein
angeschlossenes Analogeingangsmodul ist nicht zulässig (Zerstörungsgefahr!).
• Das Analogeingangsmodul erweitert eine KNX/EIB Wetterstation Art.-Nr. 2224 REG
W oder einen KNX/EIB Analogeingang Art.-Nr. 2114 REG A um vier zusätzliche
Sensoreingänge für analoge Messwertaufnehmer.
• Die Auswertung der Messdaten sowie die Grenzwertverarbeitung erfolgt im
KNX/EIB-Gerät.
• Das Analogeingangsmodul wertet sowohl Spannungs- als auch Stromsignale aus.
Spannungssignale:
Stromsignale:
• Die Stromeingänge werden auf Drahtbruch überwacht (Parametereinstellung).
Aufschnappen auf Hutprofilschiene 35 x 7,5 mm nach DIN EN 50 022.
Der Anschluss eines Analogeingangsmoduls an den Analogeingang erfolgt ausschließ-
lich mit dem 6-poligen Systemstecker (liegt dem Analogeingangsmodul bei).
Das Analogeingangsmodul benötigt zum Betrieb eine externe 24 V-Spannungs-
versorgung Art.-Nr. WSSV 10.
0 ... 1 V DC
0 ... 10 V DC
0 ... 20 mA DC
4 ... 20 mA DC
Analogeingangsmodul 4fach
Art.-Nr.: 2214 REG AM
Inhaltsverzeichnis
Verwandte Anleitungen für Jung 2214 REG AM
Inhaltszusammenfassung für Jung 2214 REG AM
- Seite 1 Analogeingangsmodul 4fach Art.-Nr.: 2214 REG AM Bedienungsanleitung Analogeingangsmodul 4fach Gefahrenhinweise Achtung! Einbau und Montage elektrischer Geräte dürfen nur durch eine Elektrofachkraft erfolgen. Dabei sind die geltenden Unfallverhütungsvorschriften zu beachten. Bei Nichtbeachtung der Installationshinweise können Brand oder andere Gefah- ren entstehen.
- Seite 2 Analogeingangsmodul 4fach Art.-Nr.: 2214 REG AM Anschlussbild Versorgung externer Messwertaufnehmer GND Bezugspotential für +U und Eingänge K1...K4 K1 ... K4 Messwerteingänge 24 V AC externe Versorgungsspannung (A) Messwertaufnehmer (B) Status-LED (rot) (C) Systemverbinder, 6-polig, für Modulanschluss (D) ohne Funktion...
-
Seite 3: Versorgung Angeschlossener Sensoren
Analogeingangsmodul 4fach Art.-Nr.: 2214 REG AM Versorgung • Angeschlossene Sensoren können über die Klemmen +U und GND des Analog- eingangsmoduls versorgt werden (siehe Bild). Diese sind doppelt vorhanden und angeschlossener jeweils intern miteinander verbunden. Sensoren • Die Gesamtstromaufnahme aller hierüber versorgten Sensoren darf 100 mA nicht überschreiten. -
Seite 4: Anschließbare Sensoren
Analogeingangsmodul 4fach Art.-Nr.: 2214 REG AM Anschließbare Sensoren Anschluss an eine KNX/EIB Wetterstation: Bei Verwendung der nachfolgenden Messwertaufnehmer kann in der Software auf eine Voreinstellung zurückgegriffen werden. Bei Verwendung anderer Sensoren müssen die einzustellenden Parameter zuvor ermittelt werden. Einsatz Art.-Nr. -
Seite 5: Technische Daten Versorgung
Analogeingangsmodul 4fach Art.-Nr.: 2214 REG AM Technische Daten Versorgung Versorgungsspannung: AC 24 V ±10 % Stromaufnahme: max. 170 mA Leistungsaufnahme am Systemstecker: typ. 150 mW Umgebungstemperatur: -5 °C ... +45 °C Lager-/Transporttemperatur: -25 °C ... +70 °C Feuchte Umgebung/Lager/Transport: max. 93 % r. F., keine Betauung... -
Seite 6: Gewährleistung
Art.-Nr.: 2214 REG AM Gewährleistung Wir leisten Gewähr im Rahmen der gesetzlichen Bestimmungen. Bitte schicken Sie das Gerät portofrei mit einer Fehlerbeschreibung an unsere zentrale Kundendienststelle: ALBRECHT JUNG GMBH & CO. KG Service-Center Kupferstr. 17-19 D-44532 Lünen Service-Line: +49 (0) 23 55 . 80 65 51 Telefax: +49 (0) 23 55 .
