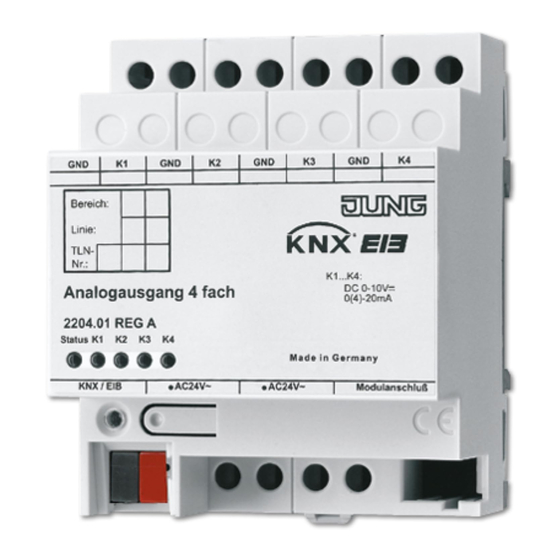

Jung 2204.01REGA Bedienungsanleitung
Analogausgang 4fach
Vorschau ausblenden
Andere Handbücher für 2204.01REGA:
- Bedienungsanleitung (6 Seiten) ,
- Produktdokumentation (12 Seiten)
Verwandte Anleitungen für Jung 2204.01REGA
Inhaltszusammenfassung für Jung 2204.01REGA
- Seite 1 Bedienungsanleitung Analogausgang 4fach Art.-Nr. 2204.01REGA ALBRECHT JUNG GMBH & CO. KG Volmestraße 1 58579 Schalksmühle GERMANY Telefon: +49 2355 806-0 Telefax: +49 2355 806-204 kundencenter@jung.de 25.04.2024 82551613 J0082551623 www.jung.de...
- Seite 2 Analogausgang 4fach Inhaltsverzeichnis Sicherheitshinweise ...................... 3 Geräteaufbau........................ 3 Funktion .......................... 4 Informationen für Elektrofachkräfte .................. 5 Montage und elektrischer Anschluss .............. 5 Inbetriebnahme ...................... 7 Technische Daten...................... 8 Zubehör .......................... 8 Gewährleistung......................... 9 82551613 2 / 9 25.04.2024 J0082551623...
- Seite 3 Analogausgang 4fach Sicherheitshinweise Montage und Anschluss elektrischer Geräte dürfen nur durch Elektrofachkräfte erfolgen. Schwere Verletzungen, Brand oder Sachschäden möglich. Anleitung vollständig le- sen und beachten. Gefahr durch elektrischen Schlag. Vor Arbeiten am Gerät freischalten. Dabei alle Lei- tungsschutzschalter berücksichtigen, die gefährliche Spannungen an das Gerät lie- fern.
- Seite 4 Analogausgang 4fach Grün, Leuchtend Modulscan abgeschlossen, alles OK Grün, langsames Blinken Adressenvergabe, Modulscan abge- schlossen, Projektierung OK Grün, schnelles Blinken Parameter Download in Analogausgangs- modul 4fach Langsam blinkend = 1/s; Schnell blinkend = 2/s Gelbe Status-LED Analogausgänge A1 ... A4 Ausgangssignal ist gleich null Ausgangssignal ist größer null Funktion...
- Seite 5 Analogausgang 4fach Informationen für Elektrofachkräfte Montage und elektrischer Anschluss GEFAHR! Elektrischer Schlag bei Berühren spannungsführender Teile. Elektrischer Schlag kann zum Tod führen. Spannungsführende Teile in der Einbauumgebung abdecken. Gerät montieren ￭ Gerät auf Hutschiene montieren. Ausgangsklemmen müssen oben liegen. Elektrischer Anschluss VORSICHT! Gerätedefekt beim Anschluss nicht zulässiger Aktoren oder falschem Anschluss von Aktoren.
- Seite 6 Analogausgang 4fach Bild 3: Anschlussbeispiel ￭ Busleitung an Klemmen (6) anschließen (siehe Kapitel "Geräteaufbau" Seite ￭ Externe 24-V-Spannungsversorgung, (siehe Bild 3), an die Klemmen (7) an- schließen (siehe Bild 1). Die Klemmen für die Externe 24-V-Spannungsversorgung sind doppelt vor- handen und intern miteinander verbunden, Kennzeichnung durch Punkt „•“. Voraussetzungen: Stromausgänge mit max.
- Seite 7 Analogausgang 4fach – Das Entfernen oder Hinzufügen von Modulen ohne Anpassung der Projektie- rung und anschließendes Herunterladen in den Analogausgang ist nicht zuläs- sig, da es zu Fehlfunktionen des Systems führt. VORSICHT! Falschanschluss der GND-Klemmen Analogausgang und Analogausgangsmodul können zerstört werden. Die Klemmen GND des Analogausgang nicht mit den gleichnamigen Klemmen eines Analogausgangsmoduls verbinden.
- Seite 8 Analogausgang 4fach Analogausgänge konfigurieren Die analogen Ausgangssignale ermöglichen es Aktoren der Heizungs-, Klima- und Lüftungstechnik, ihre Ausgangsgrößen aufgrund von Businformationen anzupassen, und an Regelprozessen teilzunehmen. Die Ausgänge werden mit der ETS auf Spannungs- oder Stromsignale eingestellt. Spannungssignale 0 ... 1 V DC 0 ...
- Seite 9 Analogausgang 4fach Gewährleistung Die Gewährleistung erfolgt im Rahmen der gesetzlichen Bestimmungen über den Fachhandel. ALBRECHT JUNG GMBH & CO. KG Volmestraße 1 58579 Schalksmühle GERMANY Telefon: +49 2355 806-0 Telefax: +49 2355 806-204 kundencenter@jung.de www.jung.de 82551613 9 / 9 25.04.2024...
