Bedienungsanleitung
Sensormodul 8fach
1. Sicherheitshinweise
Achtung! Einbau und Montage elektrischer Geräte dürfen nur durch
eine Elektrofachkraft erfolgen.
Bei Nichtbeachtung der Installationshinweise können Schäden am
Gerät, Brand oder andere Gefahren entstehen.
Anschluss des Sensor-Moduls ausschließlich an die Relaisstation
Universal (kein Netzpotential!).
Zur Befestigung am Tragring ausschließlich die beiliegenden
Kunststoffschrauben verwenden.
Die Anleitung ist Bestandteil des Produktes und muss beim
Endkunden verbleiben.
2. Funktion
2.1. Bestimmungsgemäßer Gebrauch
•
zum Anschluss an die Relaisstation RS8REGHE
2.2. Produkteigenschaften
•
8 Lastausgänge der Relaisstation ansteuerbar:
Schalten, Tasten, Jalousie
•
16 Lastausgänge ansteuerbar bei zwei parallel geschalteten
Relaisstationen
•
Zentralfunktion: alle zugewiesenen Lastausgänge der Relaisstation
werden zentral angesteuert
•
16 frei gruppierbare Sensorfelder mit blauen LEDs
•
Programmierung ohne zusätzliche Hilfsmittel
•
freie Zuordnung der Gruppen zu den Kanälen
•
LEDs als Rückmeldung und Orientierungslicht nutzbar
•
Rückmeldung der Schaltzustände auf die angeschlossenen
Sensormodule
•
Helligkeit der Rückmelde-LEDs in drei Stufen (Aus, 50%, 100%)
einstellbar

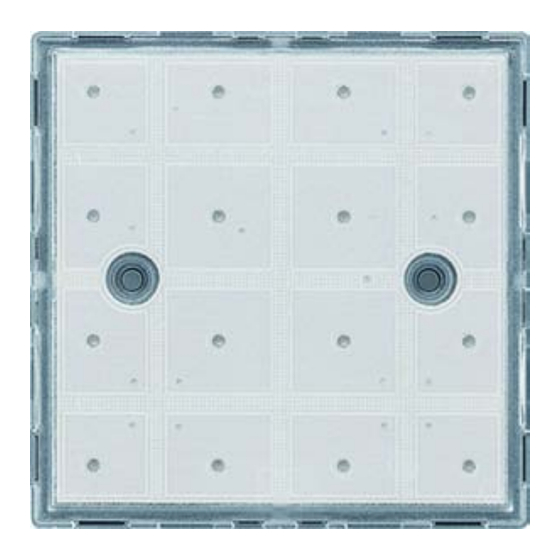

Sensormodul 8fach
Art.-Nr.: SM 1608
Inhaltsverzeichnis
Verwandte Anleitungen für Jung SM 1608
Inhaltszusammenfassung für Jung SM 1608
- Seite 1 Licht-Management Sensormodul 8fach Art.-Nr.: SM 1608 Bedienungsanleitung Sensormodul 8fach 1. Sicherheitshinweise Achtung! Einbau und Montage elektrischer Geräte dürfen nur durch eine Elektrofachkraft erfolgen. Bei Nichtbeachtung der Installationshinweise können Schäden am Gerät, Brand oder andere Gefahren entstehen. Anschluss des Sensor-Moduls ausschließlich an die Relaisstation Universal (kein Netzpotential!).
-
Seite 2: Information Für Die Elektrofachkraft
Licht-Management Sensormodul 8fach Art.-Nr.: SM 1608 • bis zu 4 Sensormodule können an eine Relaisstation oder an 2 parallelgeschaltete Relaisstationen angeschlossen werden • parallelgeschaltete Relaisstationen werden automatisch erkannt • Sensormodule können unterschiedliche Ausgänge ansteuern • Klonen von Sensormodulen: Übertragen der Tastenzuordnung eines Sensormoduls auf weitere Sensormodule (Anwendung z.B. - Seite 3 Licht-Management Sensormodul 8fach Art.-Nr.: SM 1608 Bild 1: Anschluss von max. 4 Sensormodulen an die Relaisstation Polung beachten Vor Einstellen des Parallelbetriebs an der Relaisstation muss das Sensormodul angeschlossen sein. Der Parallelbetrieb wird ansonsten nicht erkannt. 4. Inbetriebnahme Im Auslieferungszustand sind die Tasten (Sensorfelder) belegt und den Ausgängen der Relaisstation zugeordnet.
-
Seite 4: Gruppierung
Licht-Management Sensormodul 8fach Art.-Nr.: SM 1608 5. Gruppierung Durch Eingabe einer 4-stelligen Zahlenkombination gelangen Sie in den Gruppierungsmodus. • Das Sensormodul muss an die Relaisstation angeschlossen sein. • Sensorflächen werden im Folgenden als Tasten bezeichnet. • Für die vollständige Gruppierung müssen folgende Schritte durchgeführt werden: „Aktivierung des Gruppierungsmodus„... -
Seite 5: Kanalwahl Und Gruppenzuordnung
Licht-Management Sensormodul 8fach Art.-Nr.: SM 1608 5.2. Kanalwahl und Gruppenzuordnung Die LEDs 1 bis 8 (16) blinken. Taste 1 weist den Lastausgang A1 an der Relaisstation zu, Taste 2 den Lastausgang A2 usw. Bild 3 Tasten-LEDs 1-8 (1-16) blinken Eine Gruppe kann aus einer bis max. 16 Tasten bestehen. -
Seite 6: Beenden Der Gruppenzuordnung
Licht-Management Sensormodul 8fach Art.-Nr.: SM 1608 5.3. Beenden der Gruppenzuordnung Belegte Kanäle leuchten 50% Freie Kanäle blinken • Eine Taste 9 - 16 lang (ca. 3 Sekunden) betätigen Alle LEDs blinken 2x Langer Quittungston Alle belegten Tasten LED leuchten 50 %. -
Seite 7: Led-Helligkeit
Licht-Management Sensormodul 8fach Art.-Nr.: SM 1608 7. LED-Helligkeit Die Helligkeit der LEDs wird gruppenweise für jede LED einzeln zugewiesen. Der Blinkmodus beschreibt die Helligkeit im aus- und im eingeschaltetem Zustand. LEDs der ersten Gruppe blinken. LED-Helligkeit bei ein- bzw. ausgeschaltetem Kanal •... -
Seite 8: Klonen Von Sensormodulen
Licht-Management Sensormodul 8fach Art.-Nr.: SM 1608 Reset Sensormodul zurücksetzen in den Auslieferungszustand. Alle Einstellungen an dem Sensormodul werden überschrieben. Das Sensormodul ist im Normalbetrieb • Tasten 12 – 9 – 7 – 9 nacheinander betätigen Alle LED blinken 2x •... -
Seite 9: Technische Daten
Licht-Management Sensormodul 8fach Art.-Nr.: SM 1608 Zubehör Relais-Station 8fach Art.-Nr.: RS 8 REG HE Technische Daten Nennspannung Taster: DC 24 V SELV Strombelastbarkeit Schalter: max. 20 mA Anschluss: Anschlussklemme Schutzklasse: Umgebungstemperatur: -5 °C bis +45 °C Lager-/Transporttemperatur: -25 °C bis +70 °C Stärke Einleger:... - Seite 10 Licht-Management Sensormodul 8fach Art.-Nr.: SM 1608 Planungshilfe Relaisstation RS8REGHE Modus Tasten, Schalten Jalousie Programmier-Modus Sensor- Kanal Schalten Anzeige Tasten Anzeige Jalousie Anzeige drücken Modul drücken der Betriebsart drücken Betriebsart drücken der Betriebsart Taste Taste on ON-LED ein Taste off OFF-LED...
- Seite 11 Licht-Management Sensormodul 8fach Art.-Nr.: SM 1608 Kanalbelegung Relaisstation Betriebs-Modus Sensor- Kanal Anzeige Anzeige Anzeige Bemerkung Modul Status Status Status Schalten grüne LED Tasten grüne LED Jalousie grüne LED blinkt Schalten grüne LED Tasten Grüne LED Jalousie grüne LED blinkt Schalten grüne LED...
-
Seite 12: Gewährleistung
Art.-Nr.: SM 1608 Gewährleistung Wir leisten Gewähr im Rahmen der gesetzlichen Bestimmungen. Bitte schicken Sie das Gerät portofrei mit einer Fehlerbeschreibung an unsere zentrale Kundendienststelle: ALBRECHT JUNG GMBH & CO. KG Service-Center Kupferstr. 17-19 D-44532 Lünen Service-Line: 0 23 55 . 80 65 51 Telefax: 0 23 55 .
