IT

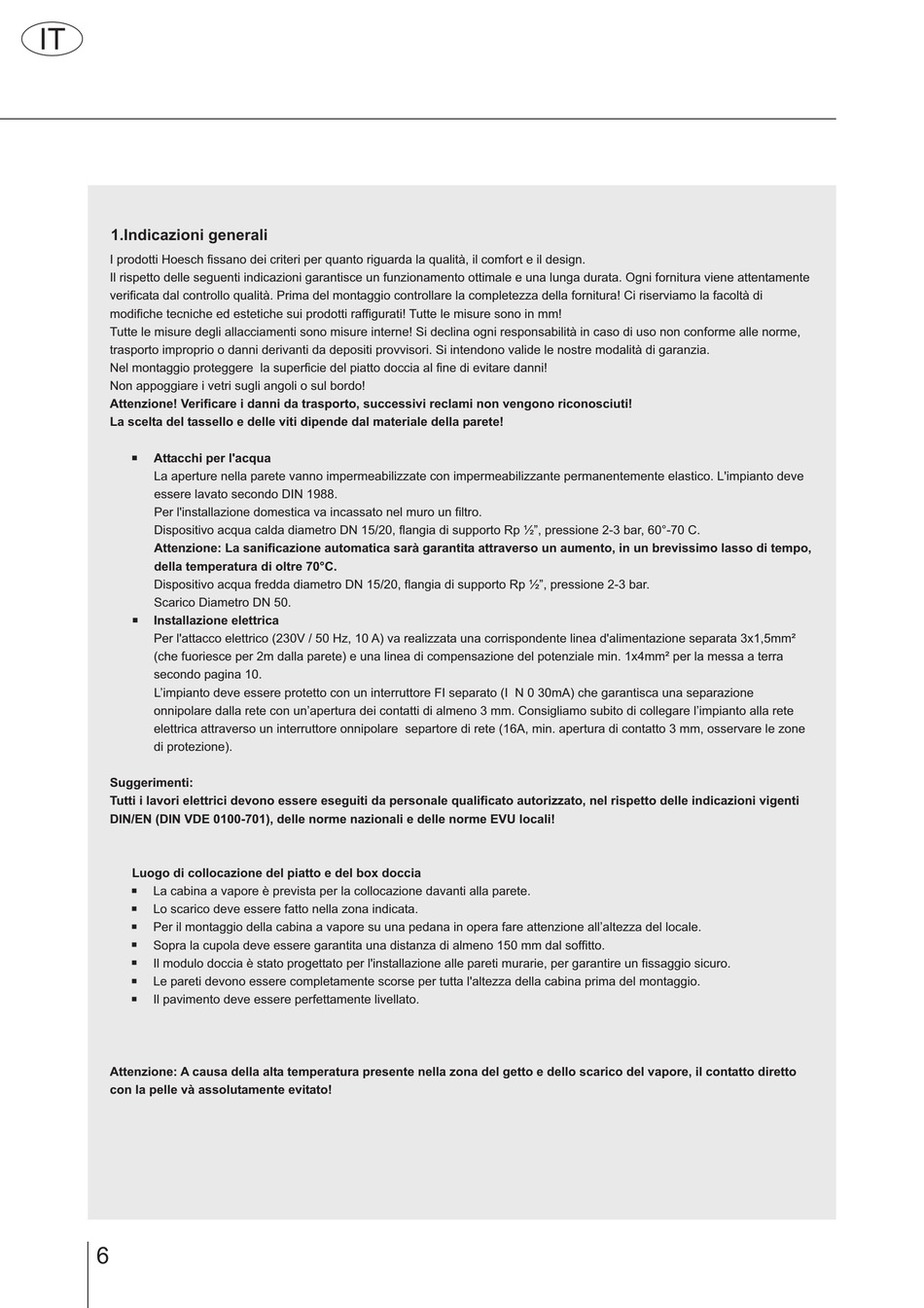

1.Indicazioni generali
I prodotti Hoesch fissano dei criteri per quanto riguarda la qualità, il comfort e il design.
Il rispetto delle seguenti indicazioni garantisce un funzionamento ottimale e una lunga durata. Ogni fornitura viene attentamente
verificata dal controllo qualità. Prima del montaggio controllare la completezza della fornitura! Ci riserviamo la facoltà di
modifiche tecniche ed estetiche sui prodotti raffigurati! Tutte le misure sono in mm!
Tutte le misure degli allacciamenti sono misure interne! Si declina ogni responsabilità in caso di uso non conforme alle norme,
trasporto improprio o danni derivanti da depositi provvisori. Si intendono valide le nostre modalità di garanzia.
Nel montaggio proteggere la superficie del piatto doccia al fine di evitare danni!
Non appoggiare i vetri sugli angoli o sul bordo!
Attenzione! Verificare i danni da trasporto, successivi reclami non vengono riconosciuti!
La scelta del tassello e delle viti dipende dal materiale della parete!
n
Attacchi per l'acqua
La aperture nella parete vanno impermeabilizzate con impermeabilizzante permanentemente elastico. L'impianto deve
essere lavato secondo DIN 1988
Per l'installazione domestica va incassato nel muro un filtro.
Dispositivo acqua calda diametro DN 15/20, flangia di supporto Rp ½", pressione 2-3 bar, 60°-70 C.
Attenzione: La sanificazione automatica sarà garantita attraverso un aumento, in un brevissimo lasso di tempo,
della temperatura di oltre 70°C.
Dispositivo acqua fredda diametro DN 15/20, flangia di supporto Rp ½", pressione 2-3 bar.
Scarico Diametro DN 50
n
Installazione elettrica
Per l'attacco elettrico (230V / 50 Hz, 10 A) va realizzata una corrispondente linea d'alimentazione separata 3x1,5mm²
(che fuoriesce per 2m dalla parete) e una linea di compensazione del potenziale min. 1x4mm² per la messa a terra
secondo pagina 10.
L'impianto deve essere protetto con un interruttore FI separato (I N 0 30mA) che garantisca una separazione
onnipolare dalla rete con un'apertura dei contatti di almeno 3 mm. Consigliamo subito di collegare l'impianto alla rete
elettrica attraverso un interruttore onnipolare separtore di rete (16A, min. apertura di contatto 3 mm, osservare le zone
di protezione).
Suggerimenti:
Tutti i lavori elettrici devono essere eseguiti da personale qualificato autorizzato, nel rispetto delle indicazioni vigenti
DIN/EN (DIN VDE 0100-701), delle norme nazionali e delle norme EVU locali!
Luogo di collocazione del piatto e del box doccia
La cabina a vapore è prevista per la collocazione davanti alla parete
I
Lo scarico deve essere fatto nella zona indicata
I
Per il montaggio della cabina a vapore su una pedana in opera fare attenzione all'altezza del locale
I
Sopra la cupola deve essere garantita una distanza di almeno 150 mm dal soffitto.
I
Il modulo doccia è stato progettato per l'installazione alle pareti murarie, per garantire un fissaggio sicuro.
I
Le pareti devono essere completamente scorse per tutta l'altezza della cabina prima del montaggio.
I
Il pavimento deve essere perfettamente livellato.
I
Attenzione: A causa della alta temperatura presente nella zona del getto e dello scarico del vapore, il contatto diretto
con la pelle và assolutamente evitato!
6
.
.
.
.
.
