- Seite 1 ® ABANO BASIC 900 Planung · Montage · Gebrauch 04/2006 D Hotline: 0800 0185905...
-
Seite 2: Inhaltsverzeichnis
Technische Daten Dampferzeuger ..................4 Lieferbares Zubehör ......................5 PLANUNG Planungshinweise ABANO BASIC 900 ................6 Aufstellplatz / Aufstellraum ABANO BASIC 900 ............6 Wasseranschluss Armaturen ................... 7 Anschluss Wasserablauf ..................7 Wasseranschluss Dampferzeuger ................8 Elektroanschluss ABANO BASIC 900 ..............8 Be- und Entlüftung .................... -
Seite 3: Technische Beschreibung

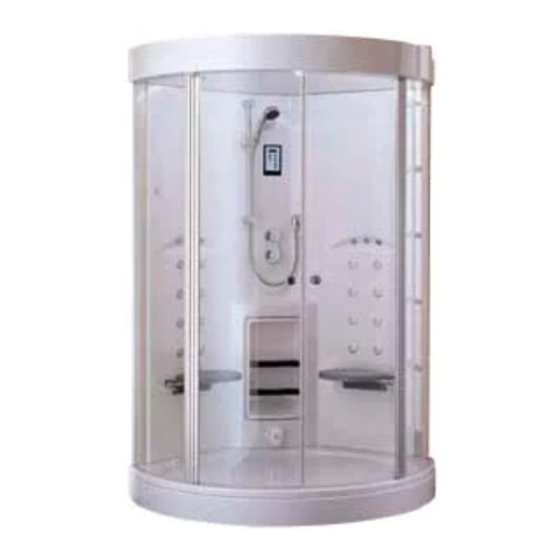

Silikon in Aluminiumprofile. Kondensatschale aus Kunststein. Funktion Das Dampfbad/Duschbad ABANO BASIC 900 wird mit einem Dampferzeuger mit 3,3 kW (bzw. 2,1 kW für Italien) Leistung betrieben. Der Dampferzeuger ist ein elektrisch betriebenes, hochwertiges Ge- rät. Alle elektronischen Bauteile sind gekapselt. Der Dampfbehälter besteht aus Edelstahl. Die Bedie- nung erfolgt über ein in der Kabinenwand integriertes Bedientableau. -
Seite 4: Armaturen
ABANO BASIC 1100 3,3 kW ABANO BASIC 1100 2,1 kW ABANO BASIC 900 3,3 kW ABANO BASIC 900 2,1 kW Ausstattung der Armaturen ABANO BASIC 900: Werkstoff: Messing vernickelt Bedienung: manuell Bestehend aus: 1 Handbrause (Normal-, Soft- und Massagestrahl) mit Brausestange 1 flexibler Brauseschlauch 1,25 m mit Knickschutz und Drehwinkel am Handbrau- seanschluss. -
Seite 5: Lieferbares Zubehör
27736 Hierdurch sind keine bauseitigen Absperrorgane mehr erforderlich. Ø132 mm 6871 Lautsprecher 2 x 30 W, 4Ω Farbe: Weiß 68715 Werkseitiger Einbau der Lautsprecher HOESCH-Pflegeset für Sanitär-Acryl 699100 500 ml 692101 HOESCH-Spezial-Entkalker 8 x 500 ml 692108 für Dampferzeuger 500 ml... -
Seite 6: Planung
Über dem Dampfbad muss ein Abstand von mindestens 50 mm zur Decke gewährleistet sein. Dieser Abstand ist unter anderem notwendig, um im Reparaturfall die Verschraubung der Frontverglasung lösen zu können. Wird dieser Mindestabstand nicht gewährleistet, werden hierdurch anfallende Mehraufwendungen, vor allem Aus- und Einbaukosten, insbesondere im Garantiefall von HOESCH nicht übernommen. Wasseranschlüsse Elektroanschlüsse... -
Seite 7: Wasseranschluss Armaturen
Anschluss ohne Sonderzubehör 1988 gespült sein. Schmutzfangsieb: Achtung Durchlauferhitzer: bauseitige Ab- ABANO BASIC 900 mit Thermostaten können in Verbin- sperrorgane dung mit hydraulisch, elektrisch und thermisch gesteuer- ten Durchlauferhitzern (min. 24 kW) eingesetzt werden wenn der Fließdruck mindestens 1,5 bar beträgt. Auf-... -
Seite 8: Wasseranschluss Dampferzeuger
Raumhöhe: Mindestens 50 mm höher als Kabinenhöhe. Wird dieser Mindestabstand nicht ge- währleistet, werden hierdurch anfallende Mehraufwendungen, vor allem Aus- und Einbaukosten, ins- besondere im Garantiefall von HOESCH nicht übernommen. Das Einbringen der Dampfbadelemente zum Aufstellraum gewährleisten. Die Maße der Elemente entnehmen Sie bitte der Kabinenzeichnung auf Seite 9. -
Seite 9: Kabinenzeichnung Abano Basic 900
Kabinenzeichnung ABANO BASIC 900 Maßstab 1 : 20 ca. 745 1270... -
Seite 10: Montage
Montage ABANO BASIC 900 Allgemeines HOESCH-Produkte setzen Maßstäbe in Qualität, Komfort und Design. Die Beachtung der nachstehen- den Hinweise gewährleistet eine optimale Funktion und eine lange Lebensdauer. Jede Lieferung wird vor Verlassen des Werkes genauestens kontrolliert. Vor Montage auf Vollständigkeit prüfen! Techni- sche Änderungen sind vorbehalten! Alle Maßangaben in mm! Für durch nicht bestimmungsgemäßen... - Seite 11 Montage optionales Schmutzfangsieb (Sonderzubehör, Art. Nr. 27736) Halter mit vormontiertem Schmutzfangsieb mit Absperrorganen gemäß Zeichnung anzeichnen, bohren, dübeln und mit Schrauben befestigen. Duschwanne ausrichten - Füsse hoch bzw. runter schrauben bis - Lose Schürze anpassen und ggf. die Duschwanne in der Waage und an Ober- Duschwannenfüsse hoch bzw.
- Seite 12 SW 19 M12x60 - Revisionselement demon- tieren (siehe Seite 24). - Eckelement auf Dusch- wanne aufsetzen. - Eckelement gem. Markie- rungen auf Duschwanne ausrichten. - Duschwanne mittels Was- serwaage nochmal kontrol- lieren. - Eckelement durch Revisi- onsöffnung mit Duschwan- ne verschrauben. SW17 M10x30 Ø20...
- Seite 13 - Dreiecksprofile ausrichten. - Bohrungen an der Wand anzeichnen. ABANO BASIC 900 aus der Ecke herausziehen...
- Seite 14 - angezeichnete Löcher bohren (ø 6 mm) und Dübel einstecken. Ø6 - Eckelement mit Dach fertig verschrauben. - Eckelement mit Duschwanne fertig verschrauben. Dabei ist darauf zu achten, dass das Eckelement SW17 M10x30 nicht an der Duschwanne übersteht. SW19 M12x60...
- Seite 15 - ABANO BASIC 900 zurück in die Ecke schieben. ACHTUNG, das Kabel für Temperaturfühler, Leuchte und Bedientableau in den Bereich der Revisi- onsöffnung hinter die Kabine führen. Kabel Dampfbadleuchte Kabel von Temperaturfühler Kabel mit Stecker von Bedientableau - Ablaufarmatur montieren - Dichtigkeitstest durchführen!
- Seite 16 1. Dreiecksprofil an dem Eckelement fest verschrauben. 2. Dreiecksprofil zur Wand fest verschrauben. U-Scheibe 5,3 Schraube 5x70 U-Scheibe 5,3 Holzschraube 4x45 - Montagehilfe (1) durch leichtes, vorsichtiges Anheben des Daches entfernen.
- Seite 17 Das Profil am außersten Punkt der geraden Fläche am Dreiecksprofil ansetzen ø2,8 ø4,3 3,5x9,5 Montage- röhrchen Freistehende Glaselemente so auf den Wannenrand aufsetzen, dass sich die Drehpunkte über den Bohrungen im Wannenrand befinden und die Glaskante parallel zum Duschwannenrand verläuft. Die Bohrungen im Wannenrand sind werkseitig mit einem Stopfen verschlossen.
-
Seite 18: Montage Der Türteile
Montage der Türteile Bohrung im Dach (Flügelmutter) Hülse Feder arretieren Blechschraube 3,5x25 Abstandhalter Art. Nr.: 144352 Scheibe 5,3 1. Unten Türteil einsetzen. 2. Klebestreifen am oberen Drehpunkt der Tür entfernen (Achtung! Federmechanismus sichern!), Feder kann herausspringen! 3. Den oberen Drehpunkt mit dem Federmachanismus unter das obere Drehgelenk schwenken. 4. - Seite 19 Drehgelenk Über den integrierten Hub-/Senk Mechanismus besteht die Möglichkeit, die Stellung des Türteiles anzupassen. Die Türteilkante sollte parallel zum Wannenrand verlaufen. arretieren lösen 1. Türteil um 90° öffnen und somit in die höchste Stellung bringen Im geschlossenen Zustand 2. Mit dem Inbusschlüssel SW 3 die Klemmschraube lösen müssen die Türen auf dem 3.
-
Seite 20: Montage Armaturen Ohne Sonderzubehör Schmutzfangsieb
Montage Armaturen MIT Sonderzubehör Schmutzfangsieb (Sonderzubehör, Art. Nr. 27736) Anschlusswinkel für Warm– und Kaltwasser so eindichten, dass die Anschlusswinkel (innenliegende Dichtfläche) nach unten ausgerichtet sind. Wanddurchbrüche müssen mit dauerelastischem Fugen- dicht abgedichtet sein. Die Anlage muss nach DIN 1988 gespült sein. Achtung: Platzbedarf bzgl. -
Seite 21: Montage Dampferzeuger
Montage Dampferzeuger Dampferzeuger durch die Revisionsöffnung hinter das Eckelement heben. Dampferzeuger mit Flacheisen in den hinter dem Eckelement montierten Winkel einhängen. A - B montierter Winkel Flacheisen Wasseranschluss Dampferzeuger Dampferzeuger an den bauseitigen Anschlusswinkel anschließen (Pos. siehe Seite 6). Anschluss Dampfschlauch an Dampfdüse Dampfschlauch von Dampferzeuger Acryl-Element... -
Seite 22: Elektro-Anschluss
Elektro-Anschluss Anschluss Spannungsversorgung Spannungsversorgung unter Berücksichtigung des notwendigen Leiterquerschnittes gemäß nachste- hender Abbildung erstellen. Zuleitung: 3x2,5 mm², 230 V, 1 N , Absicherung 16 A. Gemäß VDE 0100 muss der Anschluß über einen FI-Schutzschalter (I N=30 mA), der das Gerät ∆... -
Seite 23: E-Plan Dampferzeuger Di2
E – Plan Dampferzeuger DI2 Temperaturbegrenzer 141°C... -
Seite 24: Montage / Demontage Des Revisionselements
Montage / Demontage des Revisonselements Montage / Demontage Revisionselement montieren: - Edelstahlplatte verschrauben (10x) - Acrylplatte montieren (4x) - Abdeckkappe aufsetzen Polblech Edelstahlplatte Acrylplatte 10 x verschrauben Inbusschraube Rosette Abdeckkappe Acrylplatte 4 x verschrauben... -
Seite 25: Montage Handbrause
Montage Handbrause Brauseschlauch und Handbrause montieren und in die vorgesehene Halterung stecken. Siebdichtung nicht vergessen! Bei der Brause sind die Öffnungen des Normalstrahls im elastischen Material des Brausebodens ein- gebettet. Das macht es dem Kalk schwer, sich abzusetzen. Sollte er sich trotzdem zeigen, einfach ab- walken. -
Seite 26: Montage Lose Schürze
Montage lose Schürze Lose Schürze nach Montage silikonisieren! GEBRAUCH Bedienung Armaturen Mit dem Umsteller wird der gewünschte Verbraucher ausgewählt. Der 1/2“ Thermostat befindet sich hinter einer Abdeckung und wird durch den Thermostatgriff bedient. Der Temperaturbereich wird durch die Sicherheitssperre auf 38 °C begrenzt. Wird eine höhere Temperatur gewünscht, kann die Sicherheitssperre durch Eindrücken des Knopfes überschritten werden. -
Seite 27: Thermostat Justieren
Dabei ist folgendes zu beachten: Thermostatgriff drehen bis an der Entnahmestelle Wasser mit 38 °C austritt. Griffschraube lösen. Griff zurückziehen und auf Stellung 38 °C drehen. Griff aufstecken und Griffschraube festziehen. Bedienung ABANO BASIC 900 Bedientableau - Funktionen Dampferzeuger Dampf Einstellung EIN/AUS... -
Seite 28: Reinigung/Wartung
Reinigung/Wartung Wir empfehlen den Dampfbehälter nach ca. 50 Betriebsstunden wie nachfolgend beschrieben zu ent- kalken. Der Entkalkungszyklus kann aufgrund der jeweils vorhandenen Wasserhärte variieren. Entkalken Dampferzeuger: 1. Taster am Bedientableau Dampfproduktion Aus. 2. Revisionselement entfernen (siehe Seite 24). 3. Ablassschlauch in den Ablauf legen. 4. -
Seite 29: Duftstoffzugabe
Dampfen richtig dosieren. Nicht mehr als 2 - 3 Dampfbadgänge hintereinander absolvieren. Dampfen ist dufte. Mit belebenden Duftessenzen lassen sich Wirkung und Spaß im Römischen Dampfbad wohltuend steigern. Zur Steigerung der Dampfbad-Wirkung ist die Zugabe von HOESCH- Duftessenzen in das Reservoir auf der Dampfdüse möglich. -
Seite 30: Kondensatschale Aus Kunststein
Die Kondensatschale muss deshalb bei jedem Dampfvorgang verwendet werden. Andernfalls lehnen wir jede Gewährleistung ab! Die Kondensatschale kann gleichzeitig als Duftstoffschale verwendet werden, indem einige Tropfen HOESCH-Duftessenzen in die Schale gegeben werden. Die Schale sollte nach jedem Dampfen/ Duschen entleert werden, indem ihr Inhalt in den Ablauf geschüttet wird. Schale... -
Seite 31: Raum Für Ihre Persönlichen Notizen
