Compactstar
8.3.5 Überprüfung des Sprühkopfes
1
1

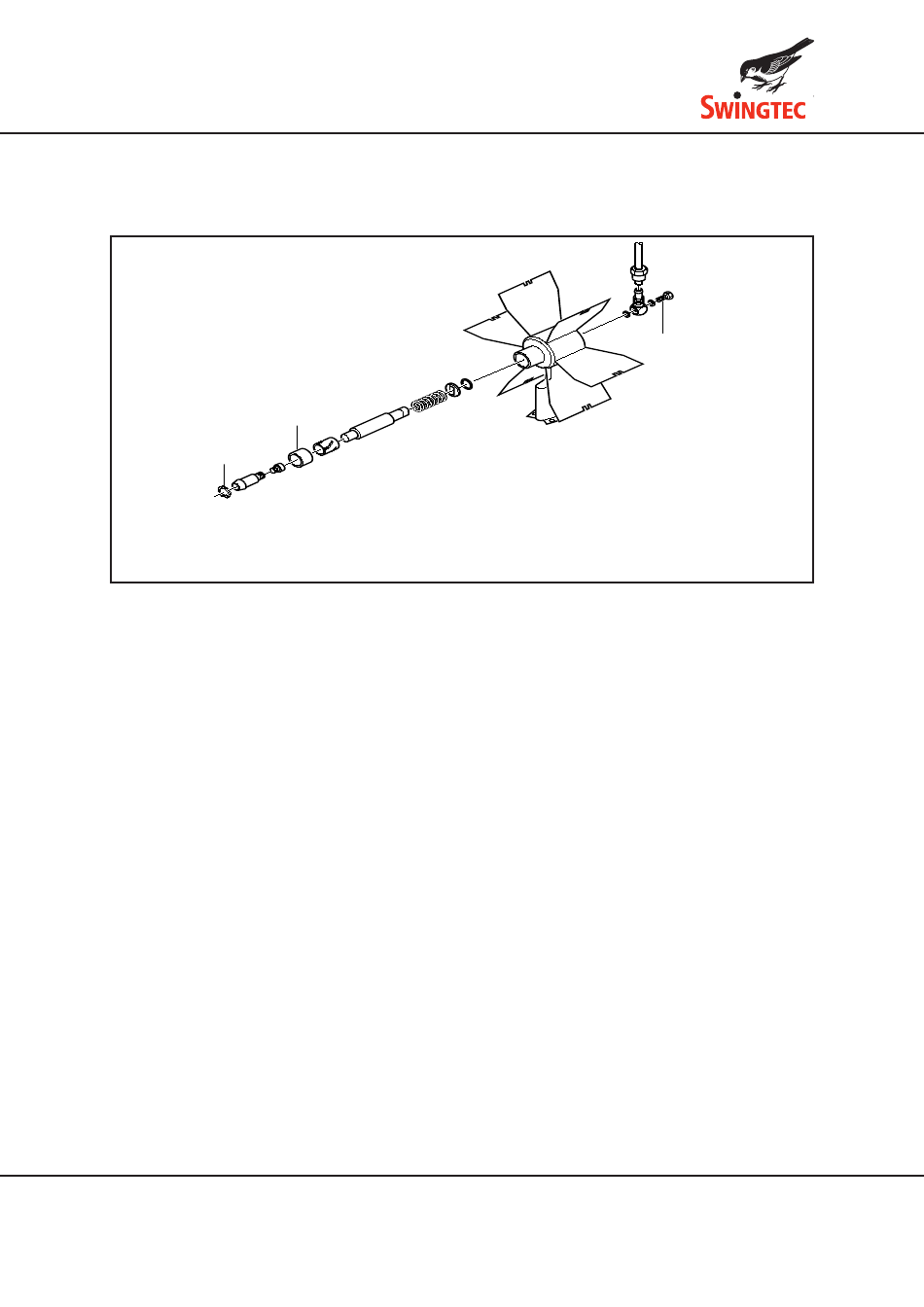

Abb. 10 Sprühkopf
1 Sicherungsring
2 Messingblende
- Nehmen Sie das Schutzgitter und die vordere Haube ab.
- Lösen Sie den Luftschlauch vom Sprühkopf. Lösen Sie den Wirkstoffschlauch oben am Verteiler-
stück.
- Entfernen Sie die beiden Schrauben an der Ventilatorunterseite.
- Ziehen Sie den Druckschlauch für den Pneumatikmischer nach unten aus dem Ventilatorrohr heraus.
Der Sprühkopf kann nun nach vorne herausgezogen werden.
- Lösen Sie die Hohlschraube (Abb. 10-3) am Sprühkopf und bauen Sie den Sicherungsring (Abb. 10-1)
mit einer Spitzzange aus. Achten Sie hierbei darauf, daß die hinter dem Sicherungsring liegende
Messingblende (Abb. 10-2) nicht beschädigt wird.
- Nun können Sie das Sprühsystem von hinten nach vorne herausschieben und komplett zerlegen.
Beseitigen Sie Verschmutzungen bzw. tauschen Sie beschädigte Teile aus. Bauen Sie den Sprüh-
kopf in umgekehrter Reihenfolge wieder zusammen.
2
2
00/36/96
01/19/19
3
3 Hohlschraube
25
