Swingtec GmbH
Achener Weg 59
•

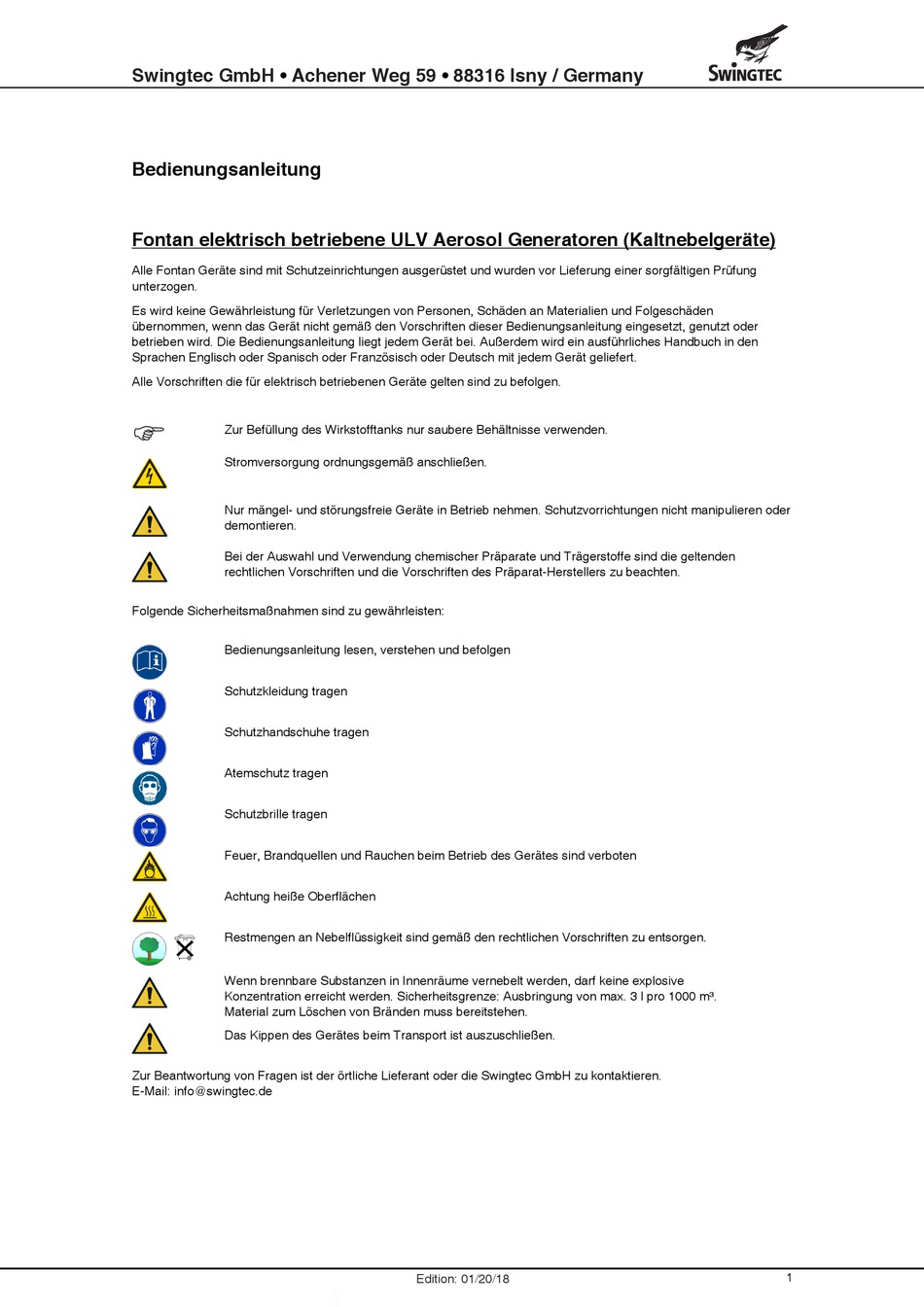

Bedienungsanleitung
Fontan elektrisch betriebene ULV Aerosol Generatoren (Kaltnebelgeräte)
Alle Fontan Geräte sind mit Schutzeinrichtungen ausgerüstet und wurden vor Lieferung einer sorgfältigen Prüfung
unterzogen.
Es wird keine Gewährleistung für Verletzungen von Personen, Schäden an Materialien und Folgeschäden
übernommen, wenn das Gerät nicht gemäß den Vorschriften dieser Bedienungsanleitung eingesetzt, genutzt oder
betrieben wird. Die Bedienungsanleitung liegt jedem Gerät bei. Außerdem wird ein ausführliches Handbuch in den
Sprachen Englisch oder Spanisch oder Französisch oder Deutsch mit jedem Gerät geliefert.
Alle Vorschriften die für elektrisch betriebenen Geräte gelten sind zu befolgen.
Zur Befüllung des Wirkstofftanks nur saubere Behältnisse verwenden.
Stromversorgung ordnungsgemäß anschließen.
Nur mängel- und störungsfreie Geräte in Betrieb nehmen. Schutzvorrichtungen nicht manipulieren oder
demontieren.
Bei der Auswahl und Verwendung chemischer Präparate und Trägerstoffe sind die geltenden
rechtlichen Vorschriften und die Vorschriften des Präparat-Herstellers zu beachten.
Folgende Sicherheitsmaßnahmen sind zu gewährleisten:
Bedienungsanleitung lesen, verstehen und befolgen
Schutzkleidung tragen
Schutzhandschuhe tragen
Atemschutz tragen
Schutzbrille tragen
Feuer, Brandquellen und Rauchen beim Betrieb des Gerätes sind verboten
Achtung heiße Oberflächen
Restmengen an Nebelflüssigkeit sind gemäß den rechtlichen Vorschriften zu entsorgen.
Wenn brennbare Substanzen in Innenräume vernebelt werden, darf keine explosive
Konzentration erreicht werden. Sicherheitsgrenze: Ausbringung von max. 3 l pro 1000 m³.
Material zum Löschen von Bränden muss bereitstehen.
Das Kippen des Gerätes beim Transport ist auszuschließen.
Zur Beantwortung von Fragen ist der örtliche Lieferant oder die Swingtec GmbH zu kontaktieren.
E-Mail: info@swingtec.de
88316 Isny / Germany
•
Edition: 01/20/18
1
