Compactstar
4.4
Düsen einsetzen

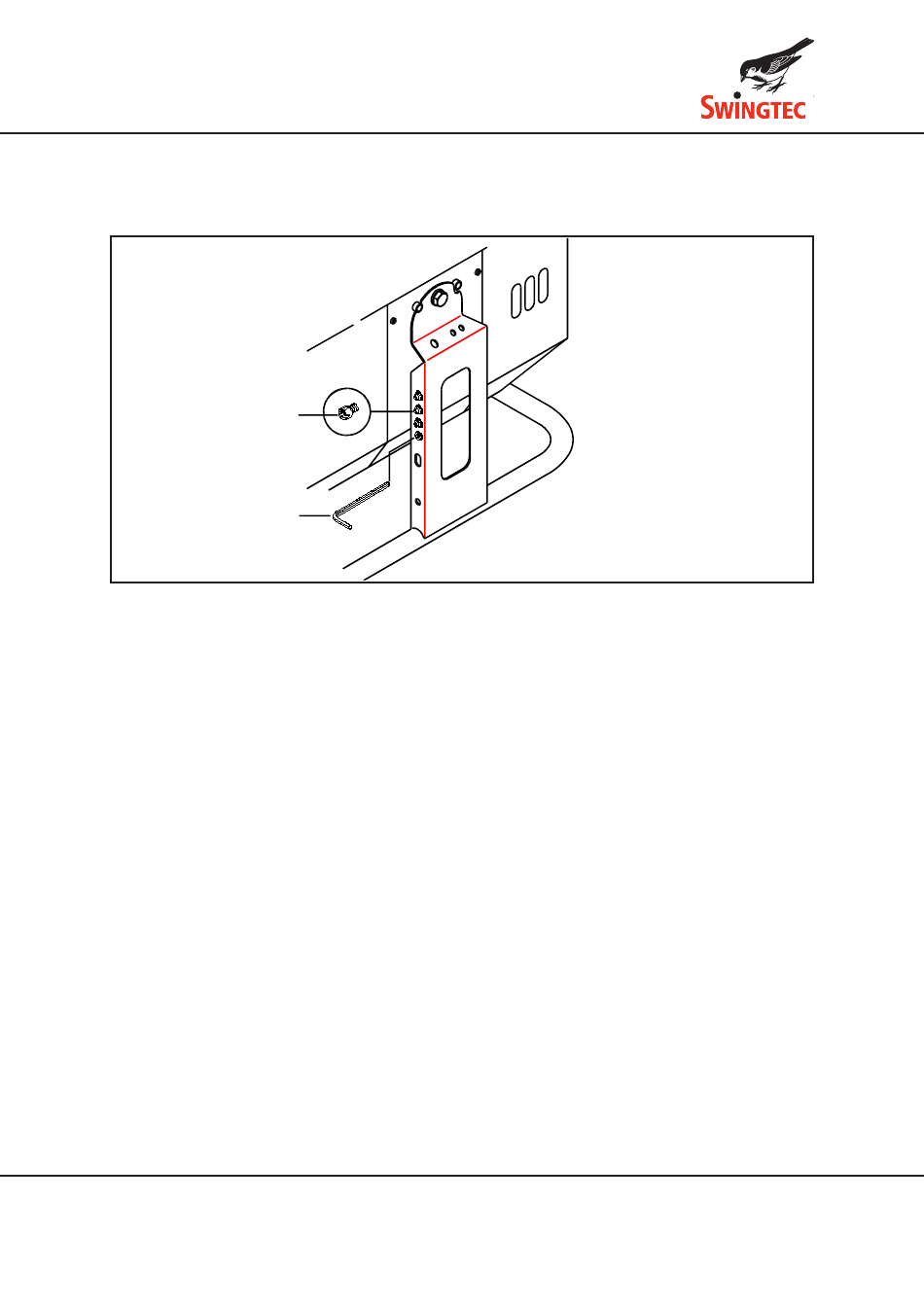

Abb. 4 Standard-Zubehör
1 Inbusschlüssel SW 3
2 Düse
Die Ausbringmenge/Std. der Nebelmischung kann durch verschieden große Düsen variiert werden.
Die Wirkstoffdüsen sind gekennzeichnet (Ausbringkapazitäten l/h entnehmen Sie bitte Tabelle Pkt. 3.2).
Werkseitig ist bei der Auslieferung die Düse Nr. 74 mit 3,8 l/h eingebaut.
Die im Standardzubehör enthaltenen Wirkstoffdüsen (Abb. 4-2) sind in den Gummitüllen seitlich am
Rahmen eingesteckt.
- Bei der Wahl einer anderen Ausbringleistung können Sie die im Sprühkopf eingebaute Zerstäuber-
düse mit dem Inbusschlüssel SW 3 (Abb. 4-1) herausdrehen. Schrauben Sie die Wirkstoffdüse mit
einem Schraubendreher heraus, während Sie mit dem Sechskantschlüssel gegenhalten.
- Schrauben Sie die neue Wirkstoffdüse in gleicher Weise ein. Überprüfen Sie vor dem Einsetzen der
Düse, ob die Düsenbohrung frei von Rückständen ist und entfernen Sie diese gegebenenfalls mit
einem feinen Draht.
- Empfehlungen über zu verwendende Düsengrößen finden Sie unter Pkt. 3.2.
4.5
Ventilator einstellen
- Der Ventilator kann in der Neigung stufenlos zwischen 0° und 8° nach oben verstellt werden.
Lösen Sie dazu die seitlich angebrachte Knebelschraube (Abb. 1-8) und bringen Sie den Ventilator
in die gewünschte Lage.
1
1
2
2
00/36/96
15
