RMZ
—

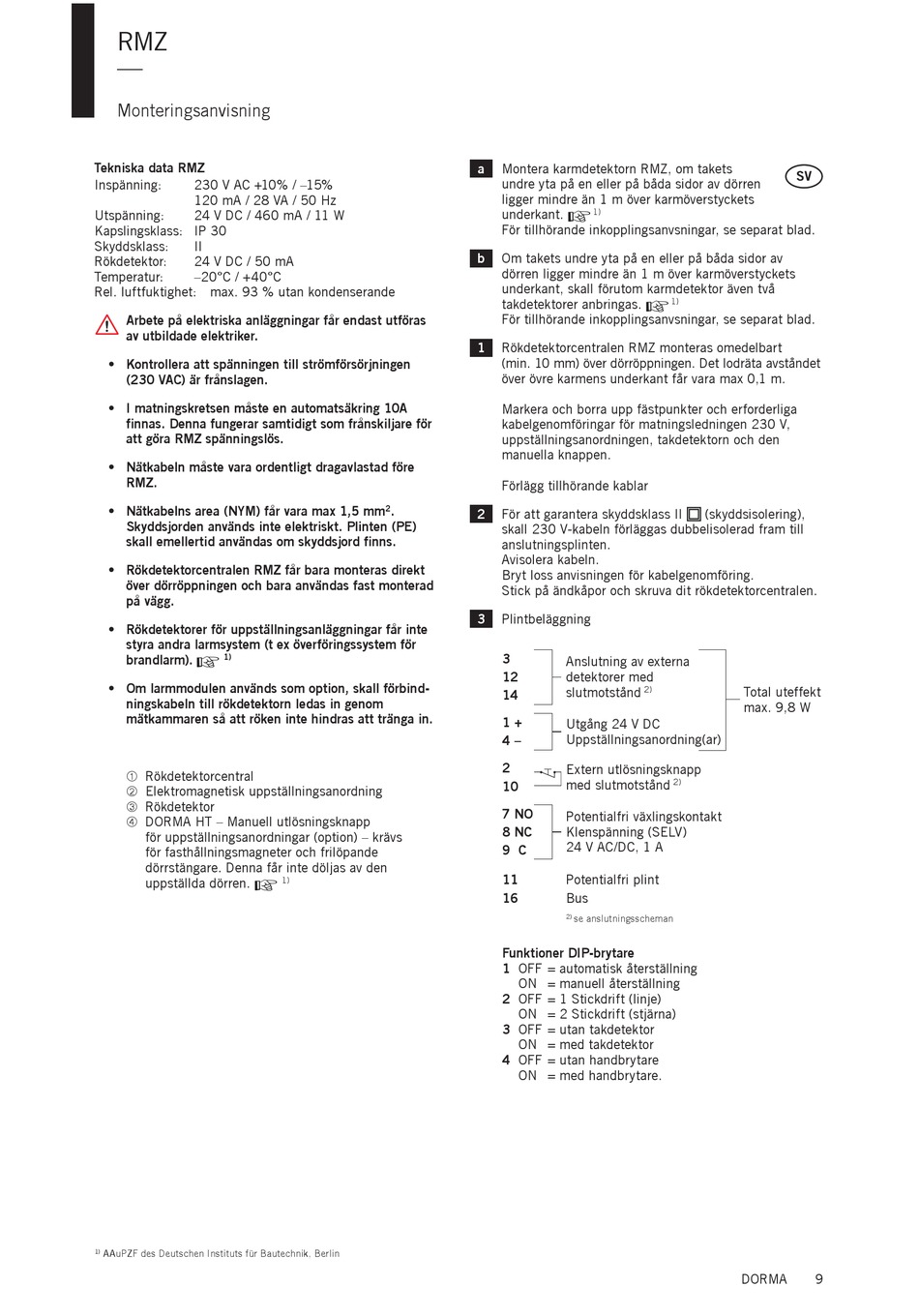

Monteringsanvisning

Tekniska data RMZ
Inspänning: 230 V AC +10% / –15%
120 mA / 28 VA / 50 Hz
Utspänning: 24 V DC / 460 mA / 11 W
Kapslingsklass: IP 30
Skyddsklass: II
Rökdetektor: 24 V DC / 50 mA
Temperatur: –20°C / +40°C
Rel. luftfuktighet: max. 93 % utan kondenserande
Arbete på elektriska anläggningar får endast utföras
av utbildade elektriker.
• Kontrollera att spänningen till strömförsörjningen
(230 VAC) är frånslagen.
• I matningskretsen måste en automatsäkring 10A
finnas. Denna fungerar samtidigt som frånskiljare för
att göra RMZ spänningslös.
• Nätkabeln måste vara ordentligt dragavlastad före
RMZ.
• Nätkabelns area (NYM) får vara max 1,5 mm
Skyddsjorden används inte elektriskt. Plinten (PE)
skall emellertid användas om skyddsjord finns.
• Rökdetektorcentralen RMZ får bara monteras direkt
över dörröppningen och bara användas fast monterad
på vägg.
• Rökdetektorer för uppställningsanläggningar får inte
styra andra larmsystem (t ex överföringssystem för
+
brandlarm). 1)
• Om larmmodulen används som option, skall förbind-
ningskabeln till rökdetektorn ledas in genom
mätkammaren så att röken inte hindras att tränga in.
À Rökdetektorcentral
Á Elektromagnetisk uppställningsanordning
 Rökdetektor
à DORMA HT – Manuell utlösningsknapp
för uppställningsanordningar (option) – krävs
för fasthållningsmagneter och frilöpande
dörrstängare. Denna får inte döljas av den
+
uppställda dörren.
1) AAuPZF des Deutschen Instituts für Bautechnik, Berlin
2 .
1)
a
Montera karmdetektorn RMZ, om takets
undre yta på en eller på båda sidor av dörren
ligger mindre än 1 m över karmöverstyckets
+
underkant. 1)
För tillhörande inkopplingsanvsningar, se separat blad.
b Om takets undre yta på en eller på båda sidor av
dörren ligger mindre än 1 m över karmöverstyckets
underkant, skall förutom karmdetektor även två
+
takdetektorer anbringas.
För tillhörande inkopplingsanvsningar, se separat blad.
1 Rökdetektorcentralen RMZ monteras omedelbart
(min. 10 mm) över dörröppningen. Det lodräta avståndet
över övre karmens underkant får vara max 0,1 m.
Markera och borra upp fästpunkter och erforderliga
kabelgenomföringar för matningsledningen 230 V,
uppställningsanordningen, takdetektorn och den
manuella knappen.
Förlägg tillhörande kablar
2 För att garantera skyddsklass II
skall 230 V-kabeln förläggas dubbelisolerad fram till
anslutningsplinten.
Avisolera kabeln.
Bryt loss anvisningen för kabelgenomföring.
Stick på ändkåpor och skruva dit rökdetektorcentralen.
3 Plintbeläggning
3
Anslutning av externa
12 detektorer med
slutmotstånd 2)
14
1 +
Utgång 24 V DC
Uppställningsanordning(ar)
4 –
2
Extern utlösningsknapp
med slutmotstånd
10
7 NO
Potentialfri växlingskontakt
8 NC Klenspänning (SELV)
24 V AC/DC, 1 A
9 C
11 Potentialfri plint
16
Bus
2) se anslutningsscheman
Funktioner DIP-brytare
1 OFF = automatisk återställning
ON = manuell återställning
2 OFF = 1 Stickdrift (linje)
ON = 2 Stickdrift (stjärna)
3 OFF = utan takdetektor
ON = med takdetektor
4 OFF = utan handbrytare
ON = med handbrytare.
SV
1)
(skyddsisolering),
Total uteffekt
max. 9,8 W
2)
