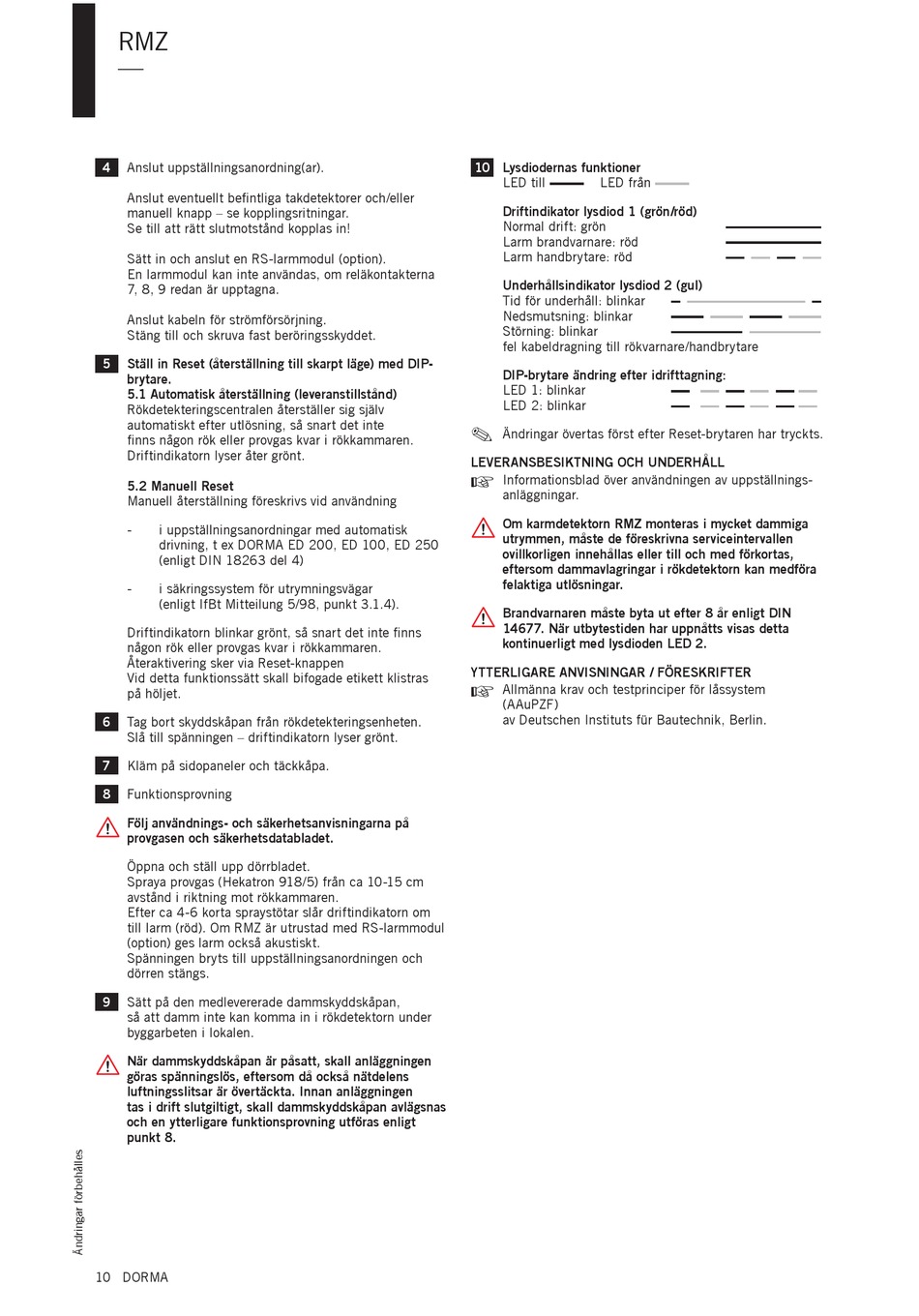

Dorma RMZ Montageanleitung Seite 10

RMZ
—
4
Anslut uppställningsanordning(ar).
Anslut eventuellt befintliga takdetektorer och/eller
manuell knapp – se kopplingsritningar.
Se till att rätt slutmotstånd kopplas in!
Sätt in och anslut en RS-larmmodul (option).
En larmmodul kan inte användas, om reläkontakterna
7, 8, 9 redan är upptagna.
Anslut kabeln för strömförsörjning.
Stäng till och skruva fast beröringsskyddet.
5 Ställ in Reset (återställning till skarpt läge) med DIP-
brytare.
5.1 Automatisk återställning (leveranstillstånd)
Rökdetekteringscentralen återställer sig själv
automatiskt efter utlösning, så snart det inte
finns någon rök eller provgas kvar i rökkammaren.
Driftindikatorn lyser åter grönt.
5.2 Manuell Reset
Manuell återställning föreskrivs vid användning
- i uppställningsanordningar med automatisk
drivning, t ex DORMA ED 200, ED 100, ED 250
(enligt DIN 18263 del 4)
- i säkringssystem för utrymningsvägar
(enligt IfBt Mitteilung 5/98, punkt 3.1.4).
Driftindikatorn blinkar grönt, så snart det inte finns
någon rök eller provgas kvar i rökkammaren.
Återaktivering sker via Reset-knappen
Vid detta funktionssätt skall bifogade etikett klistras
på höljet.
6 Tag bort skyddskåpan från rökdetekteringsenheten.
Slå till spänningen – driftindikatorn lyser grönt.
7 Kläm på sidopaneler och täckkåpa.
8
Funktionsprovning
Följ användnings- och säkerhetsanvisningarna på
provgasen och säkerhetsdatabladet.
Öppna och ställ upp dörrbladet.
Spraya provgas (Hekatron 918/5) från ca 10-15 cm
avstånd i riktning mot rökkammaren.
Efter ca 4-6 korta spraystötar slår driftindikatorn om
till larm (röd). Om RMZ är utrustad med RS-larmmodul
(option) ges larm också akustiskt.
Spänningen bryts till uppställningsanordningen och
dörren stängs.
9
Sätt på den medlevererade dammskyddskåpan,
så att damm inte kan komma in i rökdetektorn under
byggarbeten i lokalen.
När dammskyddskåpan är påsatt, skall anläggningen
göras spänningslös, eftersom då också nätdelens
luftningsslitsar är övertäckta. Innan anläggningen
tas i drift slutgiltigt, skall dammskyddskåpan avlägsnas
och en ytterligare funktionsprovning utföras enligt
punkt 8.
10 DORMA
10 Lysdiodernas funktioner
LED till LED från
Driftindikator lysdiod 1 (grön/röd)
Normal drift: grön
Larm brandvarnare: röd
Larm handbrytare: röd
Underhållsindikator lysdiod 2 (gul)
Tid för underhåll: blinkar
Nedsmutsning: blinkar
Störning: blinkar
fel kabeldragning till rökvarnare/handbrytare
DIP-brytare ändring efter idrifttagning:
LED 1: blinkar
LED 2: blinkar

Ändringar övertas först efter Reset-brytaren har tryckts.
LEVERANSBESIKTNING OCH UNDERHÅLL
+
Informationsblad över användningen av uppställnings-
anläggningar.
Om karmdetektorn RMZ monteras i mycket dammiga
utrymmen, måste de föreskrivna serviceintervallen
ovillkorligen innehållas eller till och med förkortas,
eftersom dammavlagringar i rökdetektorn kan medföra
felaktiga utlösningar.
Brandvarnaren måste byta ut efter 8 år enligt DIN
14677. När utbytestiden har uppnåtts visas detta
kontinuerligt med lysdioden LED 2.
YTTERLIGARE ANVISNINGAR / FÖRESKRIFTER
+
Allmänna krav och testprinciper för låssystem
(AAuPZF)
av Deutschen Instituts für Bautechnik, Berlin.
