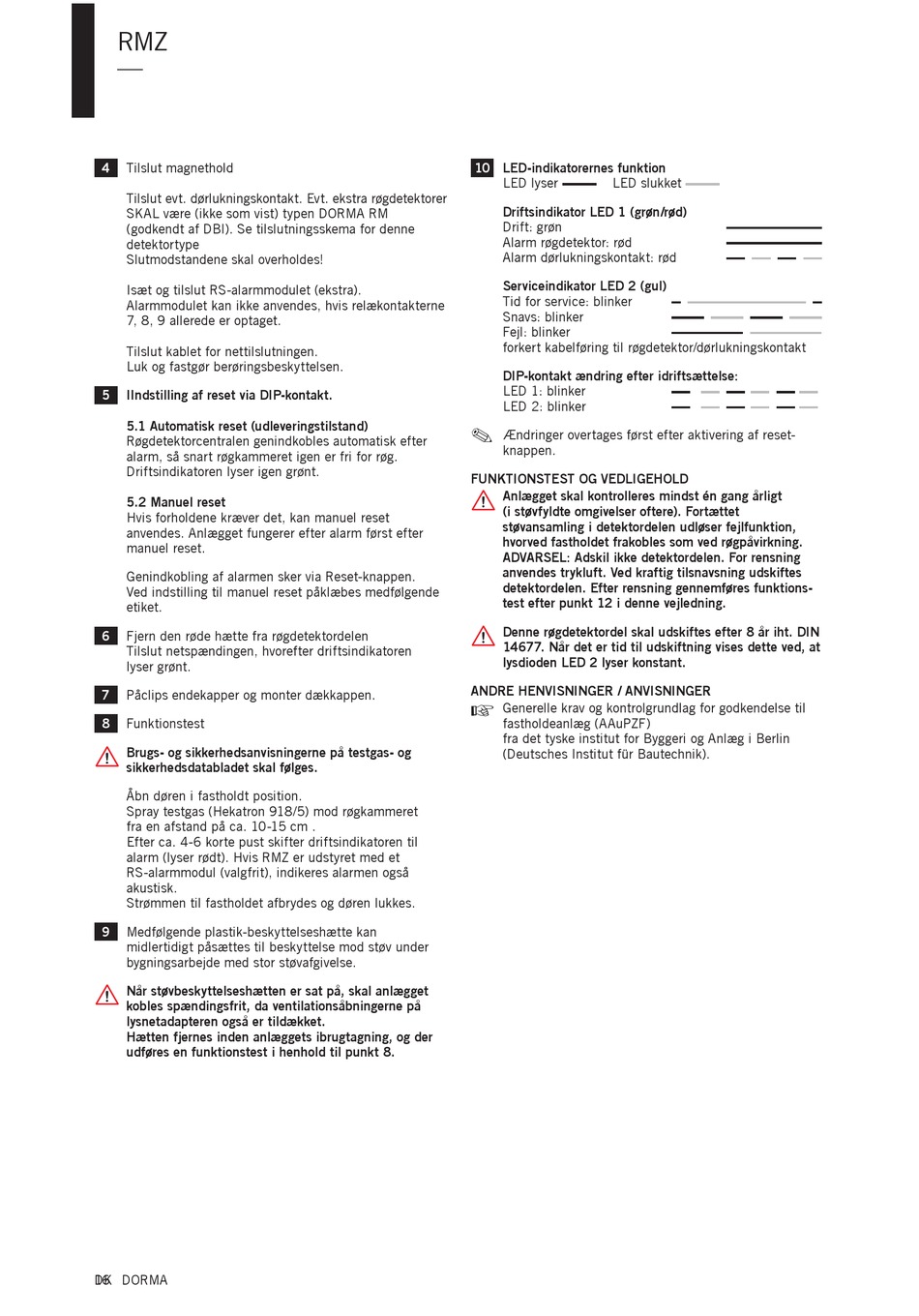

Dorma RMZ Montageanleitung Seite 16

RMZ
—
4
Tilslut magnethold
Tilslut evt. dørlukningskontakt. Evt. ekstra røgdetektorer
SKAL være (ikke som vist) typen DORMA RM
(godkendt af DBI). Se tilslutningsskema for denne
detektortype
Slutmodstandene skal overholdes!
Isæt og tilslut RS-alarmmodulet (ekstra).
Alarmmodulet kan ikke anvendes, hvis relækontakterne
7, 8, 9 allerede er optaget.
Tilslut kablet for nettilslutningen.
Luk og fastgør berøringsbeskyttelsen.
5 IIndstilling af reset via DIP-kontakt.
5.1 Automatisk reset (udleveringstilstand)
Røgdetektorcentralen genindkobles automatisk efter
alarm, så snart røgkammeret igen er fri for røg.
Driftsindikatoren lyser igen grønt.
5.2 Manuel reset
Hvis forholdene kræver det, kan manuel reset
anvendes. Anlægget fungerer efter alarm først efter
manuel reset.
Genindkobling af alarmen sker via Reset-knappen.
Ved indstilling til manuel reset påklæbes medfølgende
etiket.
6 Fjern den røde hætte fra røgdetektordelen
Tilslut netspændingen, hvorefter driftsindikatoren
lyser grønt.
7 Påclips endekapper og monter dækkappen.
8 Funktionstest
Brugs- og sikkerhedsanvisningerne på testgas- og
sikkerhedsdatabladet skal følges.
Åbn døren i fastholdt position.
Spray testgas (Hekatron 918/5) mod røgkammeret
fra en afstand på ca. 10-15 cm .
Efter ca. 4-6 korte pust skifter driftsindikatoren til
alarm (lyser rødt). Hvis RMZ er udstyret med et
RS-alarmmodul (valgfrit), indikeres alarmen også
akustisk.
Strømmen til fastholdet afbrydes og døren lukkes.
9 Medfølgende plastik-beskyttelseshætte kan
midlertidigt påsættes til beskyttelse mod støv under
bygningsarbejde med stor støvafgivelse.
Når støvbeskyttelseshætten er sat på, skal anlægget
kobles spændingsfrit, da ventilationsåbningerne på
lysnetadapteren også er tildækket.
Hætten fjernes inden anlæggets ibrugtagning, og der
udføres en funktionstest i henhold til punkt 8.
16 DORMA DK
10 LED-indikatorernes funktion
LED lyser LED slukket
Driftsindikator LED 1 (grøn/rød)
Drift: grøn
Alarm røgdetektor: rød
Alarm dørlukningskontakt: rød
Serviceindikator LED 2 (gul)
Tid for service: blinker
Snavs: blinker
Fejl: blinker
forkert kabelføring til røgdetektor/dørlukningskontakt
DIP-kontakt ændring efter idriftsættelse:
LED 1: blinker
LED 2: blinker

Ændringer overtages først efter aktivering af reset-
knappen.
FUNKTIONSTEST OG VEDLIGEHOLD
Anlægget skal kontrolleres mindst én gang årligt
(i støvfyldte omgivelser oftere). Fortættet
støvansamling i detektordelen udløser fejlfunktion,
hvorved fastholdet frakobles som ved røgpåvirkning.
ADVARSEL: Adskil ikke detektordelen. For rensning
anvendes trykluft. Ved kraftig tilsnavsning udskiftes
detektordelen. Efter rensning gennemføres funktions-
test efter punkt 12 i denne vejledning.
Denne røgdetektordel skal udskiftes efter 8 år iht. DIN
14677. Når det er tid til udskiftning vises dette ved, at
lysdioden LED 2 lyser konstant.
ANDRE HENVISNINGER / ANVISNINGER
+
Generelle krav og kontrolgrundlag for godkendelse til
fastholdeanlæg (AAuPZF)
fra det tyske institut for Byggeri og Anlæg i Berlin
(Deutsches Institut für Bautechnik).
