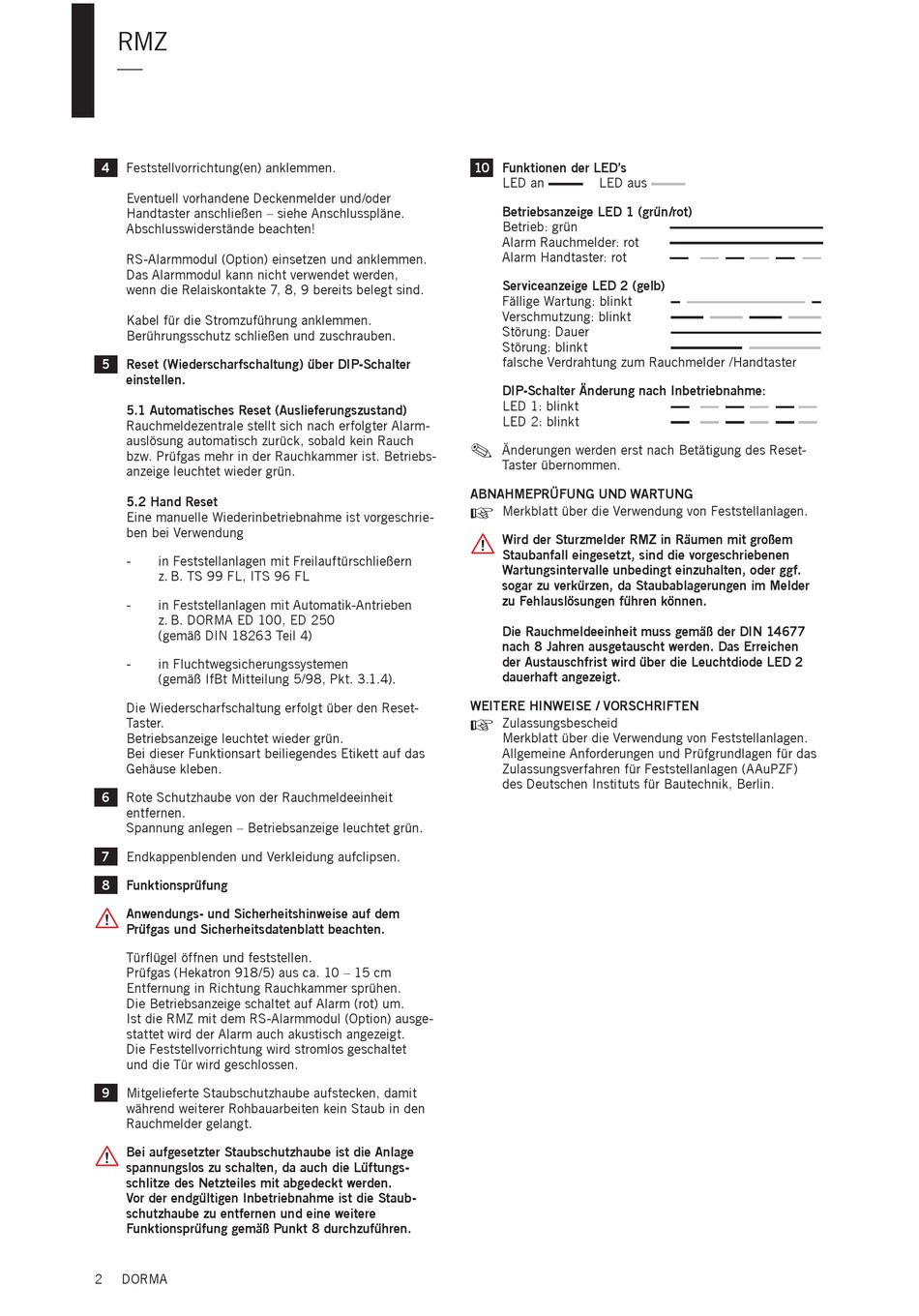

Dorma RMZ Montageanleitung Seite 2

RMZ
—
4
Feststellvorrichtung(en) anklemmen.
Eventuell vorhandene Deckenmelder und/oder
Handtaster anschließen – siehe Anschlusspläne.
Abschlusswiderstände beachten!
RS-Alarmmodul (Option) einsetzen und anklemmen.
Das Alarmmodul kann nicht verwendet werden,
wenn die Relaiskontakte 7, 8, 9 bereits belegt sind.
Kabel für die Stromzuführung anklemmen.
Berührungsschutz schließen und zuschrauben.
5 Reset (Wiederscharfschaltung) über DIP-Schalter
einstellen.
5.1 Automatisches Reset (Auslieferungszustand)
Rauchmeldezentrale stellt sich nach erfolgter Alarm-
auslösung automatisch zurück, sobald kein Rauch
bzw. Prüfgas mehr in der Rauchkammer ist. Betriebs-
anzeige leuchtet wieder grün.
5.2 Hand Reset
Eine manuelle Wiederinbetriebnahme ist vorgeschrie-
ben bei Verwendung
- in Feststellanlagen mit Freilauftürschließern
z. B. TS 99 FL, ITS 96 FL
- in Feststellanlagen mit Automatik-Antrieben
z. B. DORMA ED 100, ED 250
(gemäß DIN 18263 Teil 4)
- in Fluchtwegsicherungssystemen
(gemäß IfBt Mitteilung 5/98, Pkt. 3.1.4).
Die Wiederscharfschaltung erfolgt über den Reset-
Taster.
Betriebsanzeige leuchtet wieder grün.
Bei dieser Funktionsart beiliegendes Etikett auf das
Gehäuse kleben.
6 Rote Schutzhaube von der Rauchmeldeeinheit
entfernen.
Spannung anlegen – Betriebsanzeige leuchtet grün.
7 Endkappenblenden und Verkleidung aufclipsen.
8 Funktionsprüfung
Anwendungs- und Sicherheitshinweise auf dem
Prüfgas und Sicherheitsdatenblatt beachten.
Türflügel öffnen und feststellen.
Prüfgas (Hekatron 918/5) aus ca. 10 – 15 cm
Entfernung in Richtung Rauchkammer sprühen.
Die Betriebsanzeige schaltet auf Alarm (rot) um.
Ist die RMZ mit dem RS-Alarmmodul (Option) ausge-
stattet wird der Alarm auch akustisch angezeigt.
Die Feststellvorrichtung wird stromlos geschaltet
und die Tür wird geschlossen.
9 Mitgelieferte Staubschutzhaube aufstecken, damit
während weiterer Rohbauarbeiten kein Staub in den
Rauchmelder gelangt.
Bei aufgesetzter Staubschutzhaube ist die Anlage
spannungslos zu schalten, da auch die Lüftungs-
schlitze des Netzteiles mit abgedeckt werden.
Vor der endgültigen Inbetriebnahme ist die Staub-
schutzhaube zu entfernen und eine weitere
Funktionsprüfung gemäß Punkt 8 durchzuführen.
2 DORMA
10 Funktionen der LED's
LED an LED aus
Betriebsanzeige LED 1 (grün/rot)
Betrieb: grün
Alarm Rauchmelder: rot
Alarm Handtaster: rot
Serviceanzeige LED 2 (gelb)
Fällige Wartung: blinkt
Verschmutzung: blinkt
Störung: Dauer
Störung: blinkt
falsche Verdrahtung zum Rauchmelder /Handtaster
DIP-Schalter Änderung nach Inbetriebnahme:
LED 1: blinkt
LED 2: blinkt

Änderungen werden erst nach Betätigung des Reset-
Taster übernommen.
ABNAHMEPRÜFUNG UND WARTUNG
+
Merkblatt über die Verwendung von Feststellanlagen.
Wird der Sturzmelder RMZ in Räumen mit großem
Staubanfall eingesetzt, sind die vorgeschriebenen
Wartungsintervalle unbedingt einzuhalten, oder ggf.
sogar zu verkürzen, da Staubablagerungen im Melder
zu Fehlauslösungen führen können.
Die Rauchmeldeeinheit muss gemäß der DIN 14677
nach 8 Jahren ausgetauscht werden. Das Erreichen
der Austauschfrist wird über die Leuchtdiode LED 2
dauerhaft angezeigt.
WEITERE HINWEISE / VORSCHRIFTEN
+
Zulassungsbescheid
Merkblatt über die Verwendung von Feststellanlagen.
Allgemeine Anforderungen und Prüfgrundlagen für das
Zulassungsverfahren für Feststellanlagen (AAuPZF)
des Deutschen Instituts für Bautechnik, Berlin.
