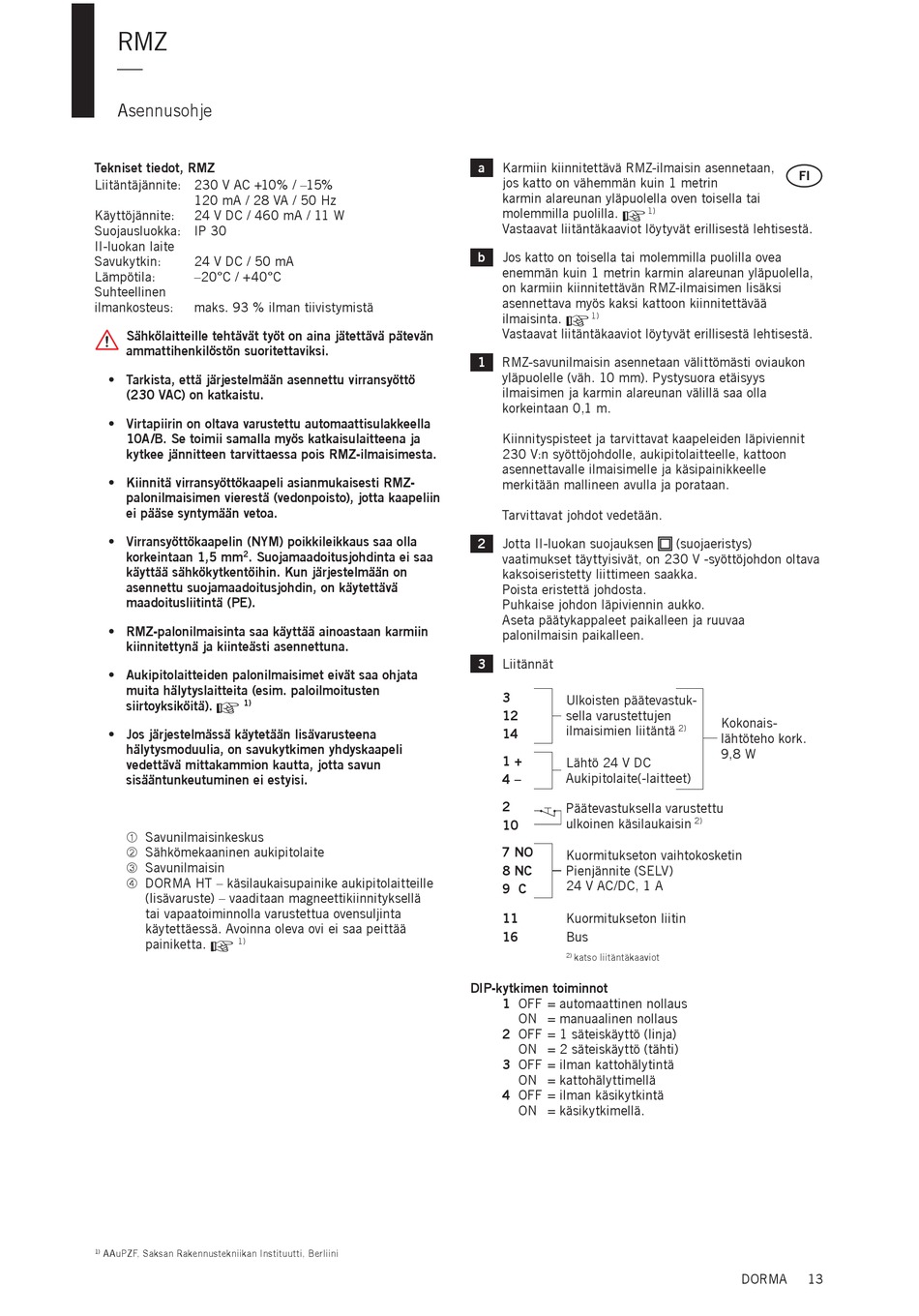

Dorma RMZ Montageanleitung Seite 13

RMZ
—
Asennusohje
Tekniset tiedot, RMZ
Liitäntäjännite: 230 V AC +10% / –15%
120 mA / 28 VA / 50 Hz
Käyttöjännite: 24 V DC / 460 mA / 11 W
Suojausluokka: IP 30
II-luokan laite
Savukytkin: 24 V DC / 50 mA
Lämpötila: –20°C / +40°C
Suhteellinen
ilmankosteus: maks. 93 % ilman tiivistymistä
Sähkölaitteille tehtävät työt on aina jätettävä pätevän
ammattihenkilöstön suoritettaviksi.
• Tarkista, että järjestelmään asennettu virransyöttö
(230 VAC) on katkaistu.
• Virtapiirin on oltava varustettu automaattisulakkeella
10A/B. Se toimii samalla myös katkaisulaitteena ja
kytkee jännitteen tarvittaessa pois RMZ-ilmaisimesta.
• Kiinnitä virransyöttökaapeli asianmukaisesti RMZ-
palonilmaisimen vierestä (vedonpoisto), jotta kaapeliin
ei pääse syntymään vetoa.
• Virransyöttökaapelin (NYM) poikkileikkaus saa olla
korkeintaan 1,5 mm 2 . Suojamaadoitusjohdinta ei saa
käyttää sähkökytkentöihin. Kun järjestelmään on
asennettu suojamaadoitusjohdin, on käytettävä
maadoitusliitintä (PE).
• RMZ-palonilmaisinta saa käyttää ainoastaan karmiin
kiinnitettynä ja kiinteästi asennettuna.
• Aukipitolaitteiden palonilmaisimet eivät saa ohjata
muita hälytyslaitteita (esim. paloilmoitusten
+
1)
siirtoyksiköitä).
• Jos järjestelmässä käytetään lisävarusteena
hälytysmoduulia, on savukytkimen yhdyskaapeli
vedettävä mittakammion kautta, jotta savun
sisääntunkeutuminen ei estyisi.
À Savunilmaisinkeskus
Á Sähkömekaaninen aukipitolaite
 Savunilmaisin
à DORMA HT – käsilaukaisupainike aukipitolaitteille
(lisävaruste) – vaaditaan magneettikiinnityksellä
tai vapaatoiminnolla varustettua ovensuljinta
käytettäessä. Avoinna oleva ovi ei saa peittää
+
painiketta. 1)
1) AAuPZF, Saksan Rakennustekniikan Instituutti, Berliini
a
Karmiin kiinnitettävä RMZ-ilmaisin asennetaan,
jos katto on vähemmän kuin 1 metrin
karmin alareunan yläpuolella oven toisella tai
+
molemmilla puolilla.
Vastaavat liitäntäkaaviot löytyvät erillisestä lehtisestä.
b Jos katto on toisella tai molemmilla puolilla ovea
enemmän kuin 1 metrin karmin alareunan yläpuolella,
on karmiin kiinnitettävän RMZ-ilmaisimen lisäksi
asennettava myös kaksi kattoon kiinnitettävää
+
1)
ilmaisinta.
Vastaavat liitäntäkaaviot löytyvät erillisestä lehtisestä.
1 RMZ-savunilmaisin asennetaan välittömästi oviaukon
yläpuolelle (väh. 10 mm). Pystysuora etäisyys
ilmaisimen ja karmin alareunan välillä saa olla
korkeintaan 0,1 m.
Kiinnityspisteet ja tarvittavat kaapeleiden läpiviennit
230 V:n syöttöjohdolle, aukipitolaitteelle, kattoon
asennettavalle ilmaisimelle ja käsipainikkeelle
merkitään mallineen avulla ja porataan.
Tarvittavat johdot vedetään.
2 Jotta II-luokan suojauksen
vaatimukset täyttyisivät, on 230 V -syöttöjohdon oltava
kaksoiseristetty liittimeen saakka.
Poista eristettä johdosta.
Puhkaise johdon läpiviennin aukko.
Aseta päätykappaleet paikalleen ja ruuvaa
palonilmaisin paikalleen.
3
Liitännät
3
Ulkoisten päätevastuk-
12 sella varustettujen
ilmaisimien liitäntä
14
1 +
Lähtö 24 V DC
Aukipitolaite(-laitteet)
4 –
2
Päätevastuksella varustettu
ulkoinen käsilaukaisin
10
7 NO
Kuormitukseton vaihtokosketin
8 NC Pienjännite (SELV)
24 V AC/DC, 1 A
9 C
11 Kuormitukseton liitin
16 Bus
2) katso liitäntäkaaviot
DIP-kytkimen toiminnot
1 OFF = automaattinen nollaus
ON = manuaalinen nollaus
2 OFF = 1 säteiskäyttö (linja)
ON = 2 säteiskäyttö (tähti)
3 OFF = ilman kattohälytintä
ON = kattohälyttimellä
4 OFF = ilman käsikytkintä
ON = käsikytkimellä.
FI
1)
(suojaeristys)
Kokonais-
2)
lähtöteho kork.
9,8 W
2)
