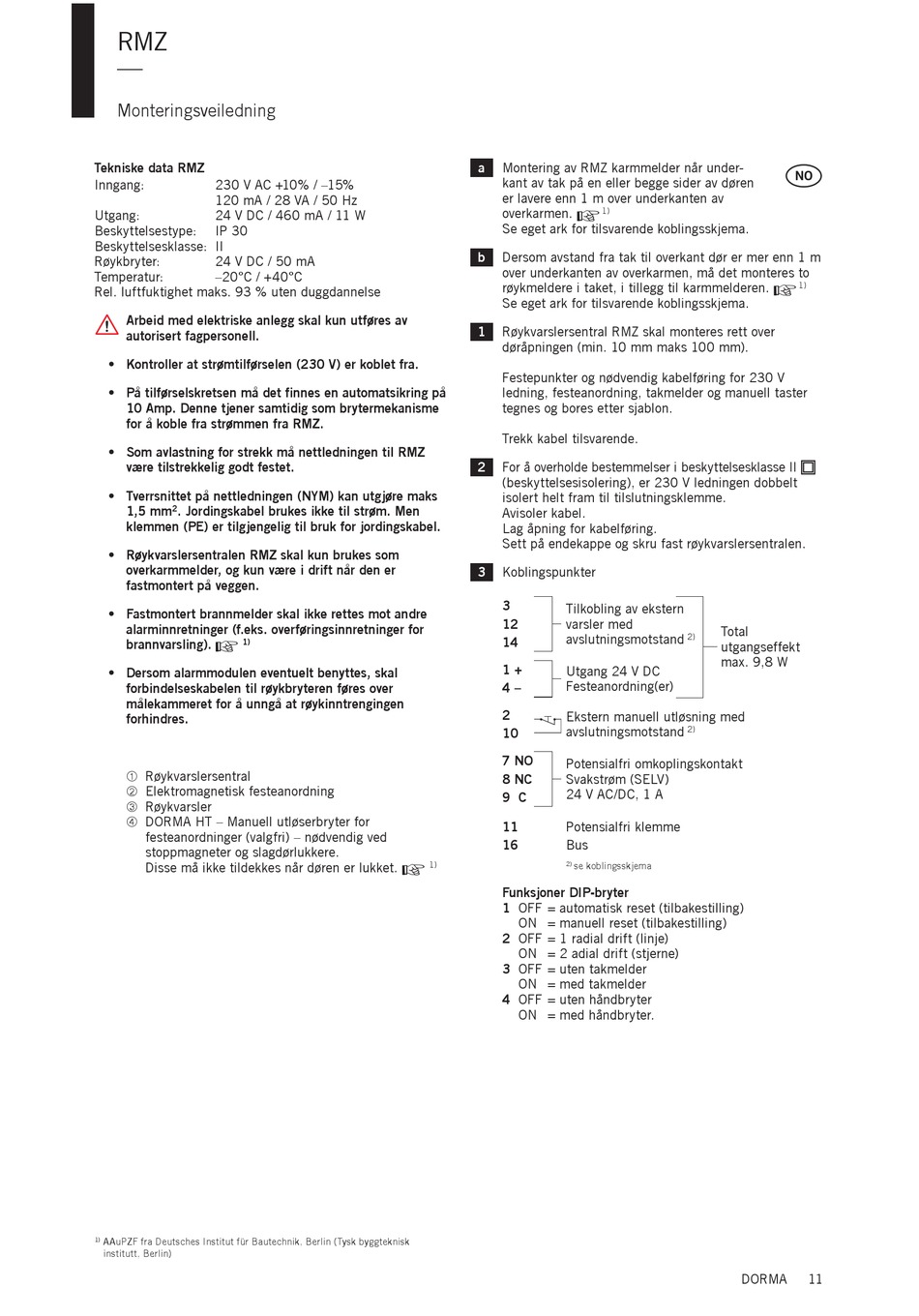

RMZ
—
Monteringsveiledning
Tekniske data RMZ
Inngang:
230 V AC +10% / –15%
120 mA / 28 VA / 50 Hz
Utgang:
24 V DC / 460 mA / 11 W
Beskyttelsestype:
IP 30
Beskyttelsesklasse: II
Røykbryter:
24 V DC / 50 mA
Temperatur:
–20°C / +40°C
Rel. luftfuktighet maks. 93 % uten duggdannelse
Arbeid med elektriske anlegg skal kun utføres av
autorisert fagpersonell.
• Kontroller at strømtilførselen (230 V) er koblet fra.
• På tilførselskretsen må det finnes en automatsikring på
10 Amp. Denne tjener samtidig som brytermekanisme
for å koble fra strømmen fra RMZ.
• Som avlastning for strekk må nettledningen til RMZ
være tilstrekkelig godt festet.
• Tverrsnittet på nettledningen (NYM) kan utgjøre maks
1,5 mm
2
. Jordingskabel brukes ikke til strøm. Men
klemmen (PE) er tilgjengelig til bruk for jordingskabel.
• Røykvarslersentralen RMZ skal kun brukes som
overkarmmelder, og kun være i drift når den er
fastmontert på veggen.
• Fastmontert brannmelder skal ikke rettes mot andre
alarminnretninger (f.eks. overføringsinnretninger for
+
brannvarsling).
1)
• Dersom alarmmodulen eventuelt benyttes, skal
forbindelseskabelen til røykbryteren føres over
målekammeret for å unngå at røykinntrengingen
forhindres.
À Røykvarslersentral
Á Elektromagnetisk festeanordning
 Røykvarsler
à DORMA HT – Manuell utløserbryter for
festeanordninger (valgfri) – nødvendig ved
stoppmagneter og slagdørlukkere.
Disse må ikke tildekkes når døren er lukket.
1)
AAuPZF fra Deutsches Institut für Bautechnik, Berlin (Tysk byggteknisk
institutt, Berlin)
a
Montering av RMZ karmmelder når under-
kant av tak på en eller begge sider av døren
er lavere enn 1 m over underkanten av
overkarmen.
Se eget ark for tilsvarende koblingsskjema.
b
Dersom avstand fra tak til overkant dør er mer enn 1 m
over underkanten av overkarmen, må det monteres to
røykmeldere i taket, i tillegg til karmmelderen.
Se eget ark for tilsvarende koblingsskjema.
1
Røykvarslersentral RMZ skal monteres rett over
døråpningen (min. 10 mm maks 100 mm).
Festepunkter og nødvendig kabelføring for 230 V
ledning, festeanordning, takmelder og manuell taster
tegnes og bores etter sjablon.
Trekk kabel tilsvarende.
2
For å overholde bestemmelser i beskyttelsesklasse II
(beskyttelsesisolering), er 230 V ledningen dobbelt
isolert helt fram til tilslutningsklemme.
Avisoler kabel.
Lag åpning for kabelføring.
Sett på endekappe og skru fast røykvarslersentralen.
3
Koblingspunkter
3
Tilkobling av ekstern
12
varsler med
avslutningsmotstand
14
1 +
Utgang 24 V DC
Festeanordning(er)
4 –
2
Ekstern manuell utløsning med
avslutningsmotstand
10
7 NO
Potensialfri omkoplingskontakt
8 NC
Svakstrøm (SELV)
24 V AC/DC, 1 A
9 C
11
Potensialfri klemme
16
Bus
+
1)
2)
se koblingsskjema
Funksjoner DIP-bryter
1 OFF = automatisk reset (tilbakestilling)
ON = manuell reset (tilbakestilling)
2 OFF = 1 radial drift (linje)
ON = 2 adial drift (stjerne)
3 OFF = uten takmelder
ON = med takmelder
4 OFF = uten håndbryter
ON = med håndbryter.
+
1)
Total
2)
utgangseffekt
max. 9,8 W
2)
DORMA
NO
+
1)
11
