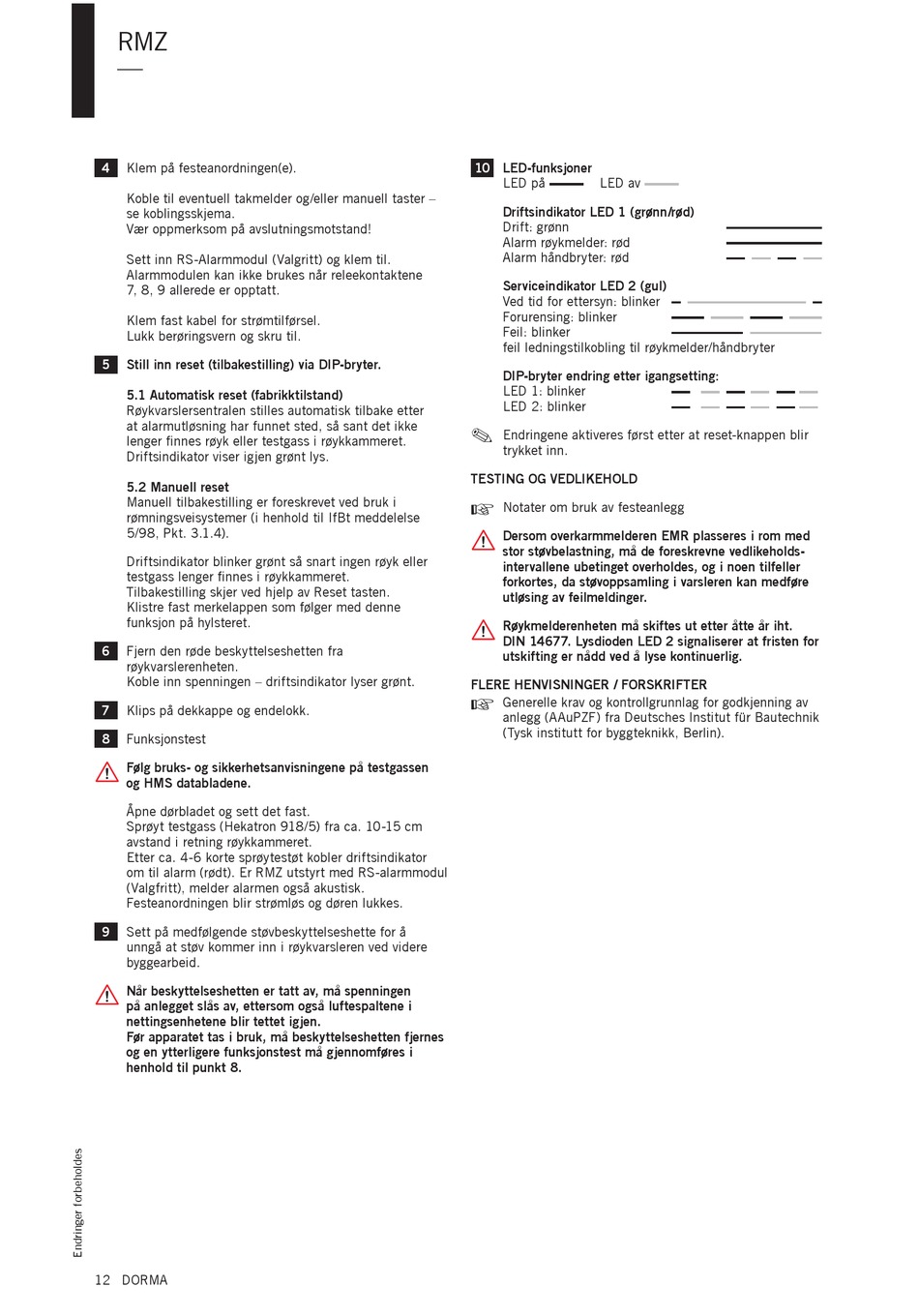

Klem på festeanordningen(e).
Koble til eventuell takmelder og/eller manuell taster –
se koblingsskjema.
Vær oppmerksom på avslutningsmotstand!
Sett inn RS-Alarmmodul (Valgritt) og klem til.
Alarmmodulen kan ikke brukes når releekontaktene
7, 8, 9 allerede er opptatt.
Klem fast kabel for strømtilførsel.
Lukk berøringsvern og skru til.
5 Still inn reset (tilbakestilling) via DIP-bryter.
5.1 Automatisk reset (fabrikktilstand)
Røykvarslersentralen stilles automatisk tilbake etter
at alarmutløsning har funnet sted, så sant det ikke
lenger finnes røyk eller testgass i røykkammeret.
Driftsindikator viser igjen grønt lys.
5.2 Manuell reset
Manuell tilbakestilling er foreskrevet ved bruk i
rømningsveisystemer (i henhold til IfBt meddelelse
5/98, Pkt. 3.1.4).
Driftsindikator blinker grønt så snart ingen røyk eller
testgass lenger finnes i røykkammeret.
Tilbakestilling skjer ved hjelp av Reset tasten.
Klistre fast merkelappen som følger med denne
funksjon på hylsteret.
6 Fjern den røde beskyttelseshetten fra
røykvarslerenheten.
Koble inn spenningen – driftsindikator lyser grønt.
7 Klips på dekkappe og endelokk.
8
Funksjonstest
Følg bruks- og sikkerhetsanvisningene på testgassen
og HMS databladene.
Åpne dørbladet og sett det fast.
Sprøyt testgass (Hekatron 918/5) fra ca. 10-15 cm
avstand i retning røykkammeret.
Etter ca. 4-6 korte sprøytestøt kobler driftsindikator
om til alarm (rødt). Er RMZ utstyrt med RS-alarmmodul
(Valgfritt), melder alarmen også akustisk.
Festeanordningen blir strømløs og døren lukkes.
9 Sett på medfølgende støvbeskyttelseshette for å
unngå at støv kommer inn i røykvarsleren ved videre
byggearbeid.
Når beskyttelseshetten er tatt av, må spenningen
på anlegget slås av, ettersom også luftespaltene i
nettingsenhetene blir tettet igjen.
Før apparatet tas i bruk, må beskyttelseshetten fjernes
og en ytterligere funksjonstest må gjennomføres i
henhold til punkt 8.
12 DORMA
10 LED-funksjoner
LED på LED av
Driftsindikator LED 1 (grønn/rød)
Drift: grønn
Alarm røykmelder: rød
Alarm håndbryter: rød
Serviceindikator LED 2 (gul)
Ved tid for ettersyn: blinker
Forurensing: blinker
Feil: blinker
feil ledningstilkobling til røykmelder/håndbryter
DIP-bryter endring etter igangsetting:
LED 1: blinker
LED 2: blinker

Endringene aktiveres først etter at reset-knappen blir
trykket inn.
TESTING OG VEDLIKEHOLD
+
Notater om bruk av festeanlegg
Dersom overkarmmelderen EMR plasseres i rom med
stor støvbelastning, må de foreskrevne vedlikeholds-
intervallene ubetinget overholdes, og i noen tilfeller
forkortes, da støvoppsamling i varsleren kan medføre
utløsing av feilmeldinger.
Røykmelderenheten må skiftes ut etter åtte år iht.
DIN 14677. Lysdioden LED 2 signaliserer at fristen for
utskifting er nådd ved å lyse kontinuerlig.
FLERE HENVISNINGER / FORSKRIFTER
+
Generelle krav og kontrollgrunnlag for godkjenning av
anlegg (AAuPZF) fra Deutsches Institut für Bautechnik
(Tysk institutt for byggteknikk, Berlin).
