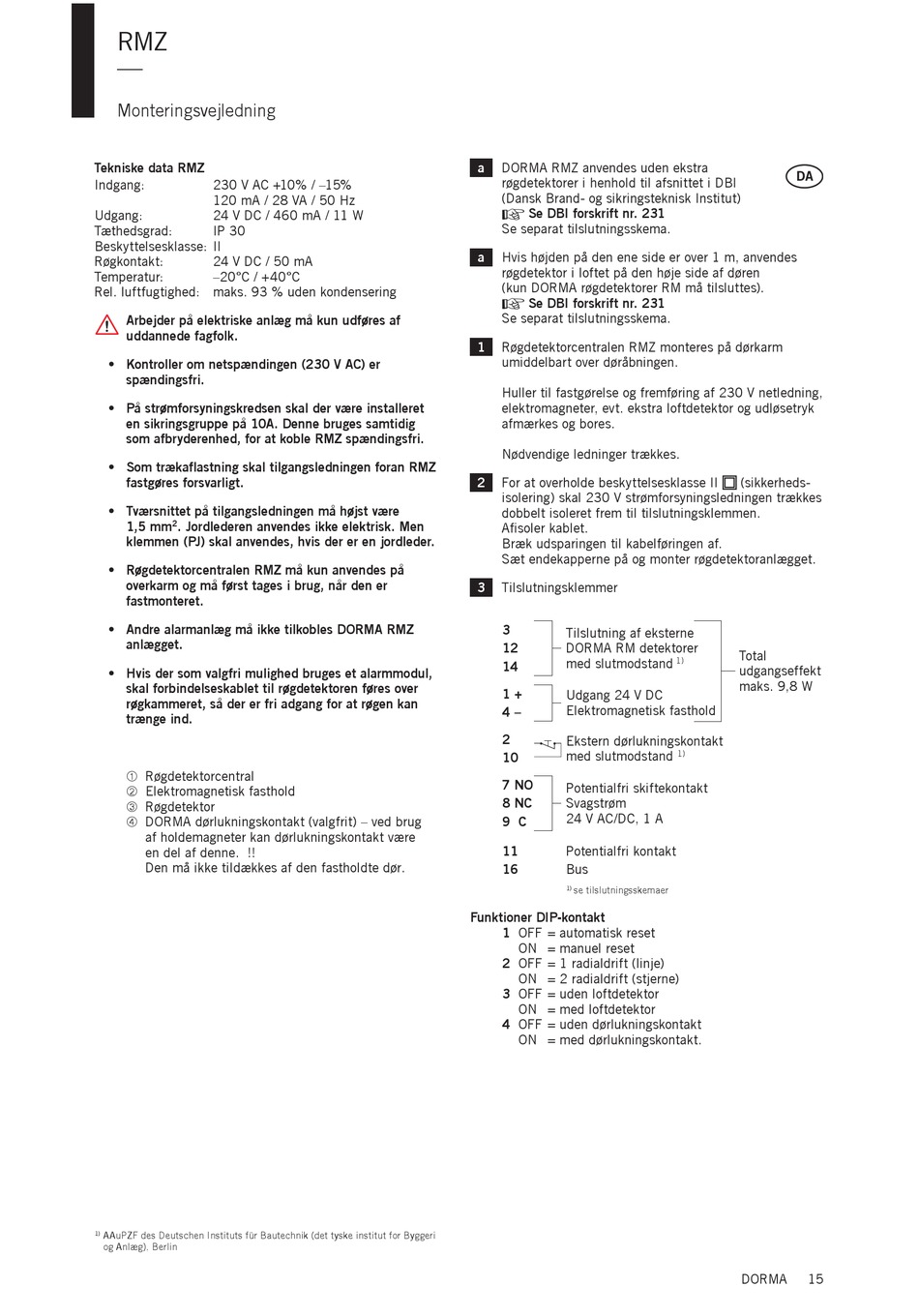

RMZ
—
Monteringsvejledning
Tekniske data RMZ
Indgang: 230 V AC +10% / –15%
120 mA / 28 VA / 50 Hz
Udgang: 24 V DC / 460 mA / 11 W
Tæthedsgrad: IP 30
Beskyttelsesklasse: II
Røgkontakt: 24 V DC / 50 mA
Temperatur: –20°C / +40°C
Rel. luftfugtighed: maks. 93 % uden kondensering
Arbejder på elektriske anlæg må kun udføres af
uddannede fagfolk.
• Kontroller om netspændingen (230 V AC) er
spændingsfri.
• På strømforsyningskredsen skal der være installeret
en sikringsgruppe på 10A. Denne bruges samtidig
som afbryderenhed, for at koble RMZ spændingsfri.
• Som trækaflastning skal tilgangsledningen foran RMZ
fastgøres forsvarligt.
• Tværsnittet på tilgangsledningen må højst være
1,5 mm 2 . Jordlederen anvendes ikke elektrisk. Men
klemmen (PJ) skal anvendes, hvis der er en jordleder.
• Røgdetektorcentralen RMZ må kun anvendes på
overkarm og må først tages i brug, når den er
fastmonteret.
• Andre alarmanlæg må ikke tilkobles DORMA RMZ
anlægget.
• Hvis der som valgfri mulighed bruges et alarmmodul,
skal forbindelseskablet til røgdetektoren føres over
røgkammeret, så der er fri adgang for at røgen kan
trænge ind.
À Røgdetektorcentral
Á Elektromagnetisk fasthold
 Røgdetektor
à DORMA dørlukningskontakt (valgfrit) – ved brug
af holdemagneter kan dørlukningskontakt være
en del af denne. !!
Den må ikke tildækkes af den fastholdte dør.
1) AAuPZF des Deutschen Instituts für Bautechnik (det tyske institut for Byggeri
og Anlæg), Berlin
a
DORMA RMZ anvendes uden ekstra
røgdetektorer i henhold til afsnittet i DBI
(Dansk Brand- og sikringsteknisk Institut)
+
Se DBI forskrift nr. 231
Se separat tilslutningsskema.
a Hvis højden på den ene side er over 1 m, anvendes
røgdetektor i loftet på den høje side af døren
(kun DORMA røgdetektorer RM må tilsluttes).
+
Se DBI forskrift nr. 231
Se separat tilslutningsskema.
1 Røgdetektorcentralen RMZ monteres på dørkarm
umiddelbart over døråbningen.
Huller til fastgørelse og fremføring af 230 V netledning,
elektromagneter, evt. ekstra loftdetektor og udløsetryk
afmærkes og bores.
Nødvendige ledninger trækkes.
2 For at overholde beskyttelsesklasse II
isolering) skal 230 V strømforsyningsledningen trækkes
dobbelt isoleret frem til tilslutningsklemmen.
Afisoler kablet.
Bræk udsparingen til kabelføringen af.
Sæt endekapperne på og monter røgdetektoranlægget.
3
Tilslutningsklemmer
3
Tilslutning af eksterne
12 DORMA RM detektorer
med slutmodstand
14
1 +
Udgang 24 V DC
Elektromagnetisk fasthold
4 –
2
Ekstern dørlukningskontakt
med slutmodstand
10
7 NO
Potentialfri skiftekontakt
8 NC
Svagstrøm
24 V AC/DC, 1 A
9 C
11 Potentialfri kontakt
16 Bus
1) se tilslutningsskemaer
Funktioner DIP-kontakt
1 OFF = automatisk reset
ON = manuel reset
2 OFF = 1 radialdrift (linje)
ON = 2 radialdrift (stjerne)
3 OFF = uden loftdetektor
ON = med loftdetektor
4 OFF = uden dørlukningskontakt
ON = med dørlukningskontakt.
DA
(sikkerheds-
Total
1)
udgangseffekt
maks. 9,8 W
1)
