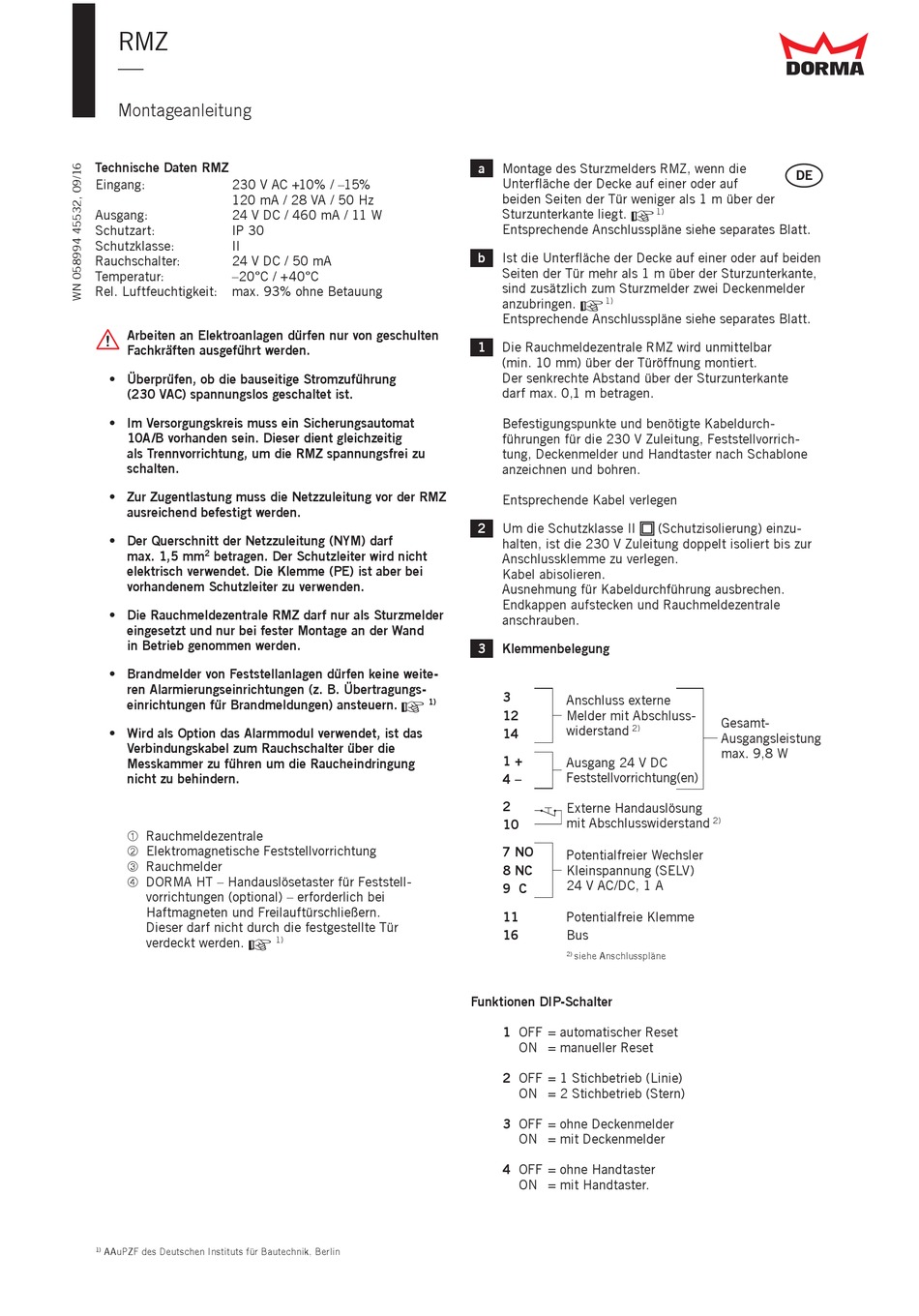

Dorma RMZ Montageanleitung

RMZ
—
Montageanleitung
Technische Daten RMZ
Eingang: 230 V AC +10% / –15%
120 mA / 28 VA / 50 Hz
Ausgang: 24 V DC / 460 mA / 11 W
Schutzart: IP 30
Schutzklasse: II
Rauchschalter: 24 V DC / 50 mA
Temperatur: –20°C / +40°C
Rel. Luftfeuchtigkeit: max. 93% ohne Betauung
Arbeiten an Elektroanlagen dürfen nur von geschulten
Fachkräften ausgeführt werden.
• Überprüfen, ob die bauseitige Stromzuführung
(230 VAC) spannungslos geschaltet ist.
• Im Versorgungskreis muss ein Sicherungsautomat
10A/B vorhanden sein. Dieser dient gleichzeitig
als Trennvorrichtung, um die RMZ spannungsfrei zu
schalten.
• Zur Zugentlastung muss die Netzzuleitung vor der RMZ
ausreichend befestigt werden.
• Der Querschnitt der Netzzuleitung (NYM) darf
max. 1,5 mm 2 betragen. Der Schutzleiter wird nicht
elektrisch verwendet. Die Klemme (PE) ist aber bei
vorhandenem Schutzleiter zu verwenden.
• Die Rauchmeldezentrale RMZ darf nur als Sturzmelder
eingesetzt und nur bei fester Montage an der Wand
in Betrieb genommen werden.
• Brandmelder von Feststellanlagen dürfen keine weite-
ren Alarmierungseinrichtungen (z. B. Übertragungs-
einrichtungen für Brandmeldungen) ansteuern.
• Wird als Option das Alarmmodul verwendet, ist das
Verbindungskabel zum Rauchschalter über die
Messkammer zu führen um die Raucheindringung
nicht zu behindern.

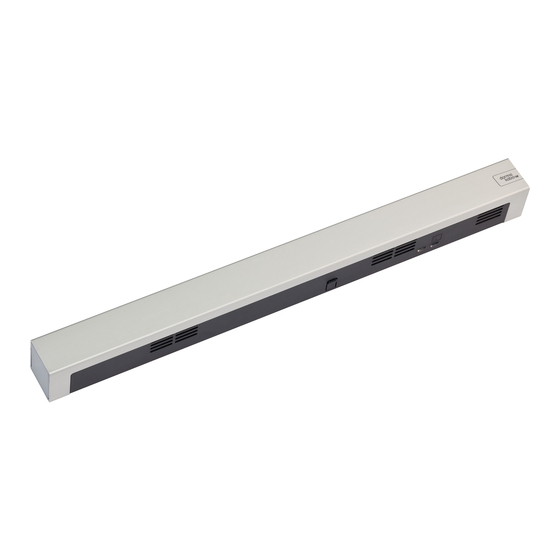

À Rauchmeldezentrale
Á Elektromagnetische Feststellvorrichtung
 Rauchmelder
à DORMA HT – Handauslösetaster für Feststell-
vorrichtungen (optional) – erforderlich bei
Haftmagneten und Freilauftürschließern.
Dieser darf nicht durch die festgestellte Tür
+
verdeckt werden.
1) AAuPZF des Deutschen Instituts für Bautechnik, Berlin
+
1)
1)
a
Montage des Sturzmelders RMZ, wenn die
Unterfläche der Decke auf einer oder auf
beiden Seiten der Tür weniger als 1 m über der
+
Sturzunterkante liegt.
Entsprechende Anschlusspläne siehe separates Blatt.
b Ist die Unterfläche der Decke auf einer oder auf beiden
Seiten der Tür mehr als 1 m über der Sturzunterkante,
sind zusätzlich zum Sturzmelder zwei Deckenmelder
+
anzubringen. 1)
Entsprechende Anschlusspläne siehe separates Blatt.
1 Die Rauchmeldezentrale RMZ wird unmittelbar
(min. 10 mm) über der Türöffnung montiert.
Der senkrechte Abstand über der Sturzunterkante
darf max. 0,1 m betragen.
Befestigungspunkte und benötigte Kabeldurch-
führungen für die 230 V Zuleitung, Feststellvorrich-
tung, Deckenmelder und Handtaster nach Schablone
anzeichnen und bohren.
Entsprechende Kabel verlegen
2
Um die Schutzklasse II
halten, ist die 230 V Zuleitung doppelt isoliert bis zur
Anschlussklemme zu verlegen.
Kabel abisolieren.
Ausnehmung für Kabeldurchführung ausbrechen.
Endkappen aufstecken und Rauchmeldezentrale
anschrauben.
3 Klemmenbelegung
3
Anschluss externe
12 Melder mit Abschluss-
widerstand 2)
14
1 +
Ausgang 24 V DC
Feststellvorrichtung(en)
4 –
2
Externe Handauslösung
mit Abschlusswiderstand
10
7 NO
Potentialfreier Wechsler
8 NC Kleinspannung (SELV)
24 V AC/DC, 1 A
9 C
11
Potentialfreie Klemme
16 Bus
2) siehe Anschlusspläne
Funktionen DIP-Schalter
1 OFF = automatischer Reset
ON = manueller Reset
2 OFF = 1 Stichbetrieb (Linie)
ON = 2 Stichbetrieb (Stern)
3 OFF = ohne Deckenmelder
ON = mit Deckenmelder
4 OFF = ohne Handtaster
ON = mit Handtaster.
DE
1)
(Schutzisolierung) einzu-
Gesamt-
Ausgangsleistung
max. 9,8 W
2)
