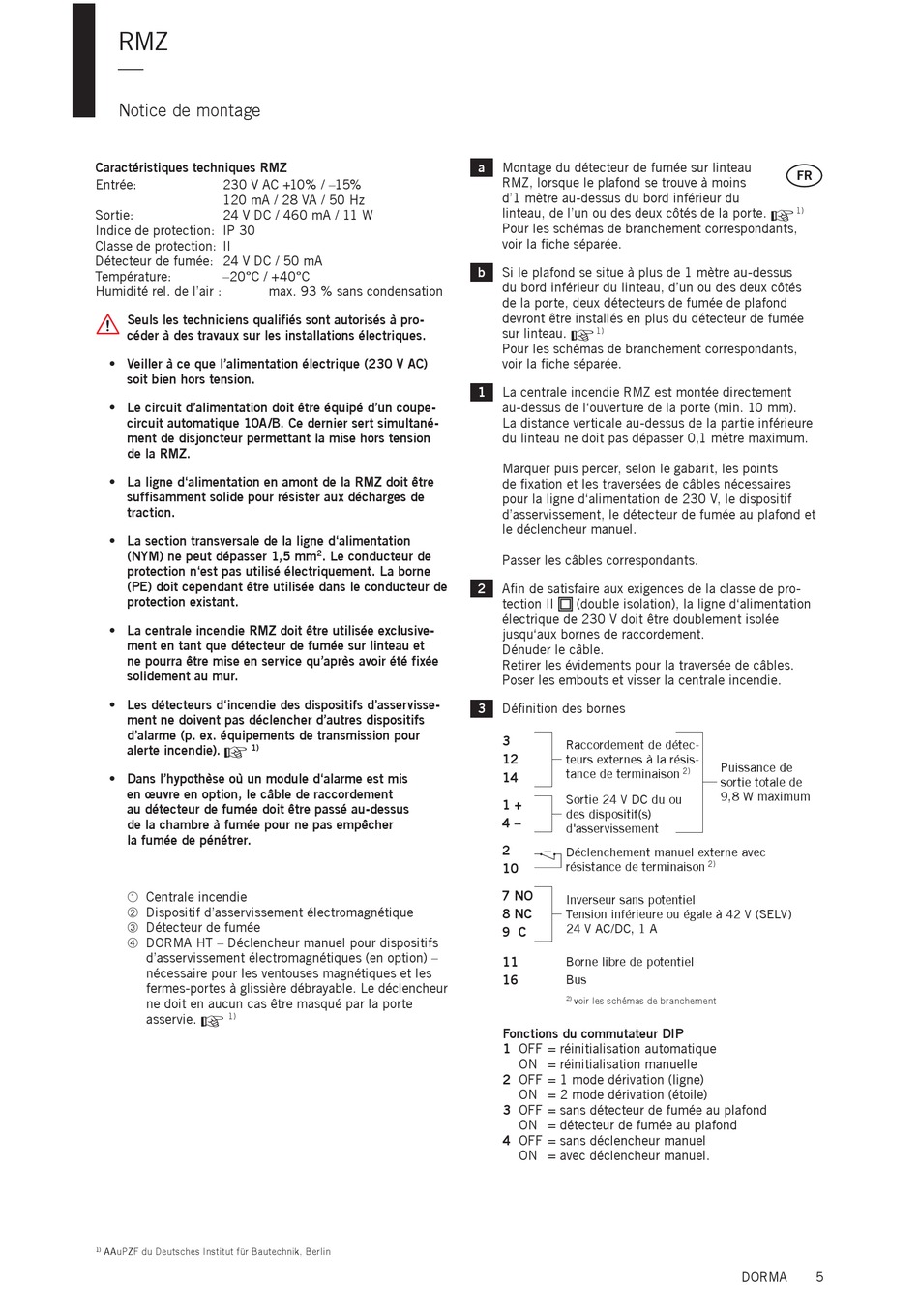

RMZ
—

Notice de montage

Caractéristiques techniques RMZ
Entrée: 230 V AC +10% / –15%
120 mA / 28 VA / 50 Hz
Sortie: 24 V DC / 460 mA / 11 W
Indice de protection: IP 30
Classe de protection: II
Détecteur de fumée: 24 V DC / 50 mA
Température: –20°C / +40°C
Humidité rel. de l'air :
Seuls les techniciens qualifiés sont autorisés à pro-
céder à des travaux sur les installations électriques.
• Veiller à ce que l'alimentation électrique (230 V AC)
soit bien hors tension.
• Le circuit d'alimentation doit être équipé d'un coupe-
circuit automatique 10A/B. Ce dernier sert simultané-
ment de disjoncteur permettant la mise hors tension
de la RMZ.
• La ligne d'alimentation en amont de la RMZ doit être
suffisamment solide pour résister aux décharges de
traction.
• La section transversale de la ligne d'alimentation
(NYM) ne peut dépasser 1,5 mm
protection n'est pas utilisé électriquement. La borne
(PE) doit cependant être utilisée dans le conducteur de
protection existant.
• La centrale incendie RMZ doit être utilisée exclusive-
ment en tant que détecteur de fumée sur linteau et
ne pourra être mise en service qu'après avoir été fixée
solidement au mur.
• Les détecteurs d'incendie des dispositifs d'asservisse-
ment ne doivent pas déclencher d'autres dispositifs
d'alarme (p. ex. équipements de transmission pour
+
alerte incendie). 1)
• Dans l'hypothèse où un module d'alarme est mis
en œuvre en option, le câble de raccordement
au détecteur de fumée doit être passé au-dessus
de la chambre à fumée pour ne pas empêcher
la fumée de pénétrer.
À Centrale incendie
Á Dispositif d'asservissement électromagnétique
 Détecteur de fumée
à DORMA HT – Déclencheur manuel pour dispositifs
d'asservissement électromagnétiques (en option) –
nécessaire pour les ventouses magnétiques et les
fermes-portes à glissière débrayable. Le déclencheur
ne doit en aucun cas être masqué par la porte
+
asservie. 1)
1) AAuPZF du Deutsches Institut für Bautechnik, Berlin
max. 93 % sans condensation
2 . Le conducteur de
a
Montage du détecteur de fumée sur linteau
RMZ, lorsque le plafond se trouve à moins
d'1 mètre au-dessus du bord inférieur du
linteau, de l'un ou des deux côtés de la porte.
Pour les schémas de branchement correspondants,
voir la fiche séparée.
b Si le plafond se situe à plus de 1 mètre au-dessus
du bord inférieur du linteau, d'un ou des deux côtés
de la porte, deux détecteurs de fumée de plafond
devront être installés en plus du détecteur de fumée
+
sur linteau. 1)
Pour les schémas de branchement correspondants,
voir la fiche séparée.
1 La centrale incendie RMZ est montée directement
au-dessus de l'ouverture de la porte (min. 10 mm).
La distance verticale au-dessus de la partie inférieure
du linteau ne doit pas dépasser 0,1 mètre maximum.
Marquer puis percer, selon le gabarit, les points
de fixation et les traversées de câbles nécessaires
pour la ligne d'alimentation de 230 V, le dispositif
d'asservissement, le détecteur de fumée au plafond et
le déclencheur manuel.
Passer les câbles correspondants.
2 Afin de satisfaire aux exigences de la classe de pro-
(double isolation), la ligne d'alimentation
tection II
électrique de 230 V doit être doublement isolée
jusqu'aux bornes de raccordement.
Dénuder le câble.
Retirer les évidements pour la traversée de câbles.
Poser les embouts et visser la centrale incendie.
3 Définition des bornes
3
Raccordement de détec-
12
teurs externes à la résis-
tance de terminaison
14
Sortie 24 V DC du ou
1 +
des dispositif(s)
4 –
d'asservissement
2
Déclenchement manuel externe avec
résistance de terminaison
10
7 NO
Inverseur sans potentiel
8 NC
Tension inférieure ou égale à 42 V (SELV)
24 V AC/DC, 1 A
9 C
11
Borne libre de potentiel
16 Bus
2)
voir les schémas de branchement
Fonctions du commutateur DIP
1 OFF = réinitialisation automatique
ON = réinitialisation manuelle
2 OFF = 1 mode dérivation (ligne)
ON = 2 mode dérivation (étoile)
3 OFF = sans détecteur de fumée au plafond
ON = détecteur de fumée au plafond
4 OFF = sans déclencheur manuel
ON = avec déclencheur manuel.
FR
+
1)
Puissance de
2)
sortie totale de
9,8 W maximum
2)
DORMA 5
