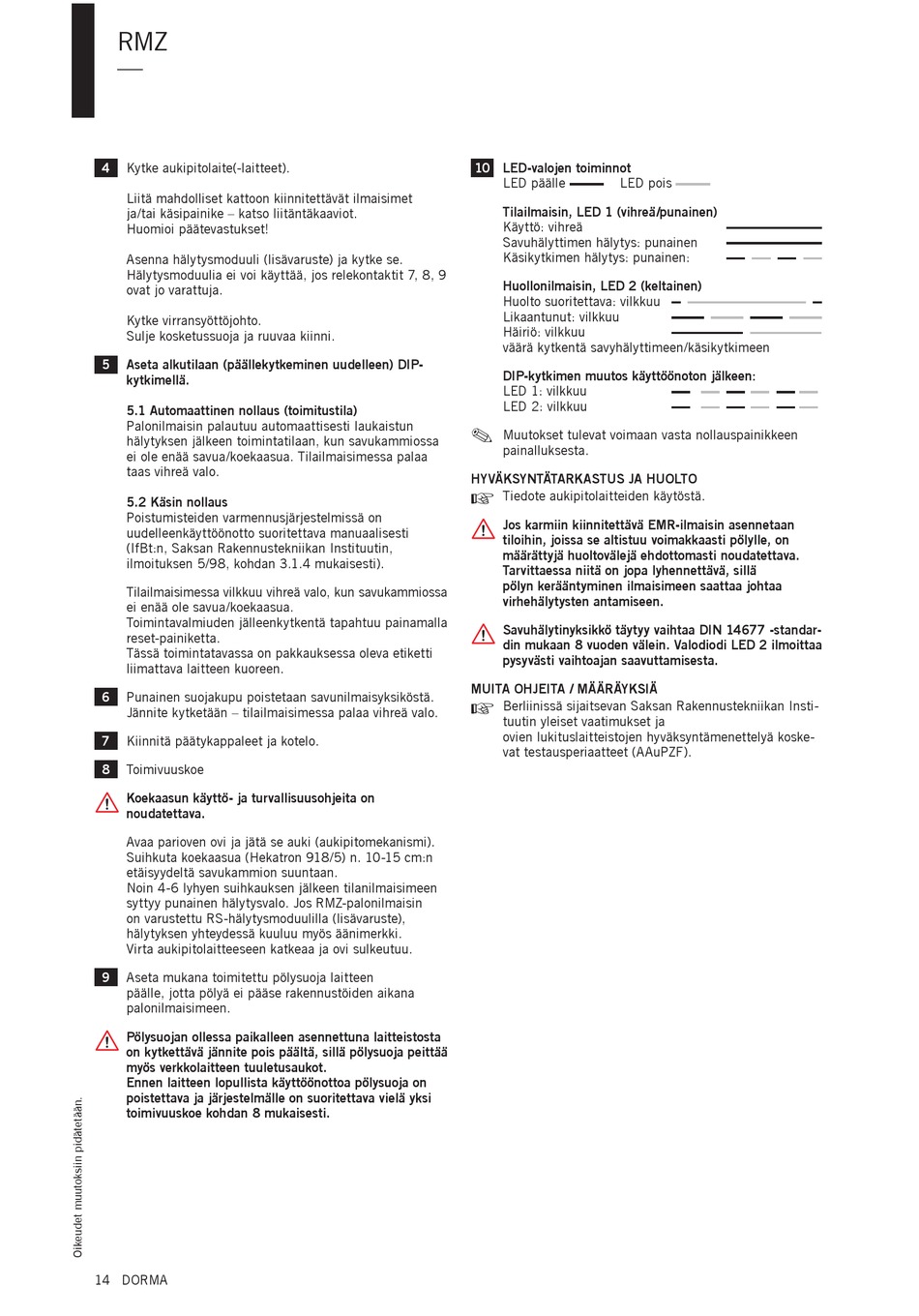

Dorma RMZ Montageanleitung Seite 14

RMZ
—
4
Kytke aukipitolaite(-laitteet).
Liitä mahdolliset kattoon kiinnitettävät ilmaisimet
ja/tai käsipainike – katso liitäntäkaaviot.
Huomioi päätevastukset!
Asenna hälytysmoduuli (lisävaruste) ja kytke se.
Hälytysmoduulia ei voi käyttää, jos relekontaktit 7, 8, 9
ovat jo varattuja.
Kytke virransyöttöjohto.
Sulje kosketussuoja ja ruuvaa kiinni.
5 Aseta alkutilaan (päällekytkeminen uudelleen) DIP-
kytkimellä.
5.1 Automaattinen nollaus (toimitustila)
Palonilmaisin palautuu automaattisesti laukaistun
hälytyksen jälkeen toimintatilaan, kun savukammiossa
ei ole enää savua/koekaasua. Tilailmaisimessa palaa
taas vihreä valo.
5.2 Käsin nollaus
Poistumisteiden varmennusjärjestelmissä on
uudelleenkäyttöönotto suoritettava manuaalisesti
(IfBt:n, Saksan Rakennustekniikan Instituutin,
ilmoituksen 5/98, kohdan 3.1.4 mukaisesti).
Tilailmaisimessa vilkkuu vihreä valo, kun savukammiossa
ei enää ole savua/koekaasua.
Toimintavalmiuden jälleenkytkentä tapahtuu painamalla
reset-painiketta.
Tässä toimintatavassa on pakkauksessa oleva etiketti
liimattava laitteen kuoreen.
6 Punainen suojakupu poistetaan savunilmaisyksiköstä.
Jännite kytketään – tilailmaisimessa palaa vihreä valo.
7 Kiinnitä päätykappaleet ja kotelo.
8 Toimivuuskoe
Koekaasun käyttö- ja turvallisuusohjeita on
noudatettava.
Avaa parioven ovi ja jätä se auki (aukipitomekanismi).
Suihkuta koekaasua (Hekatron 918/5) n. 10-15 cm:n
etäisyydeltä savukammion suuntaan.
Noin 4-6 lyhyen suihkauksen jälkeen tilanilmaisimeen
syttyy punainen hälytysvalo. Jos RMZ-palonilmaisin
on varustettu RS-hälytysmoduulilla (lisävaruste),
hälytyksen yhteydessä kuuluu myös äänimerkki.
Virta aukipitolaitteeseen katkeaa ja ovi sulkeutuu.
9 Aseta mukana toimitettu pölysuoja laitteen
päälle, jotta pölyä ei pääse rakennustöiden aikana
palonilmaisimeen.
Pölysuojan ollessa paikalleen asennettuna laitteistosta
on kytkettävä jännite pois päältä, sillä pölysuoja peittää
myös verkkolaitteen tuuletusaukot.
Ennen laitteen lopullista käyttöönottoa pölysuoja on
poistettava ja järjestelmälle on suoritettava vielä yksi
toimivuuskoe kohdan 8 mukaisesti.
14 DORMA
10 LED-valojen toiminnot
LED päälle LED pois
Tilailmaisin, LED 1 (vihreä/punainen)
Käyttö: vihreä
Savuhälyttimen hälytys: punainen
Käsikytkimen hälytys: punainen:
Huollonilmaisin, LED 2 (keltainen)
Huolto suoritettava: vilkkuu
Likaantunut: vilkkuu
Häiriö: vilkkuu
väärä kytkentä savyhälyttimeen/käsikytkimeen
DIP-kytkimen muutos käyttöönoton jälkeen:
LED 1: vilkkuu
LED 2: vilkkuu

Muutokset tulevat voimaan vasta nollauspainikkeen
painalluksesta.
HYVÄKSYNTÄTARKASTUS JA HUOLTO
+
Tiedote aukipitolaitteiden käytöstä.
Jos karmiin kiinnitettävä EMR-ilmaisin asennetaan
tiloihin, joissa se altistuu voimakkaasti pölylle, on
määrättyjä huoltovälejä ehdottomasti noudatettava.
Tarvittaessa niitä on jopa lyhennettävä, sillä
pölyn kerääntyminen ilmaisimeen saattaa johtaa
virhehälytysten antamiseen.
Savuhälytinyksikkö täytyy vaihtaa DIN 14677 -standar-
din mukaan 8 vuoden välein. Valodiodi LED 2 ilmoittaa
pysyvästi vaihtoajan saavuttamisesta.
MUITA OHJEITA / MÄÄRÄYKSIÄ
+
Berliinissä sijaitsevan Saksan Rakennustekniikan Insti-
tuutin yleiset vaatimukset ja
ovien lukituslaitteistojen hyväksyntämenettelyä koske-
vat testausperiaatteet (AAuPZF).
