Installation der Antenneneinheit
1. Die Verpackung der Antenneneinheit sehr vorsichtig öffnen.
2. Lösen Sie die vier Schrauben an der Radom-Basis, und nehmen Sie die Radom-Abdeckung ab.
Der Ort, an dem die Antenneneinheit installiert werden soll, muss parallel zur Wasseroberfläche
sein. Bohren Sie am Einbauort fünf Löcher. Die Maße entnehmen Sie der Umrisszeichnung am
Ende dieses Handbuchs. Ein Zielecho aus Bugrichtung muss auf dem Bildschirm auf einem
Winkel von Null Grad angezeigt werden. Achten Sie beim Bohren der Löcher darauf, dass diese
parallel zur Längsschifflinie liegen.
3. Bereiten Sie eine Plattform mit einer Dicke von 5 bis 10 mm für die Antenneneinheit vor.
Eine zusätzlich erhältliche Montagehalterung ermöglicht die Installation der Antenneneinheit
auf einem Mast eines Segelbootes. (Siehe Seite 1-8 für weitere Informationen.) Lokalisieren
Sie die Kabeleinführung an der Radom-Basis. Setzen Sie die Radom-Basis so, dass die
Kabeleinführung zum Heck zeigt.

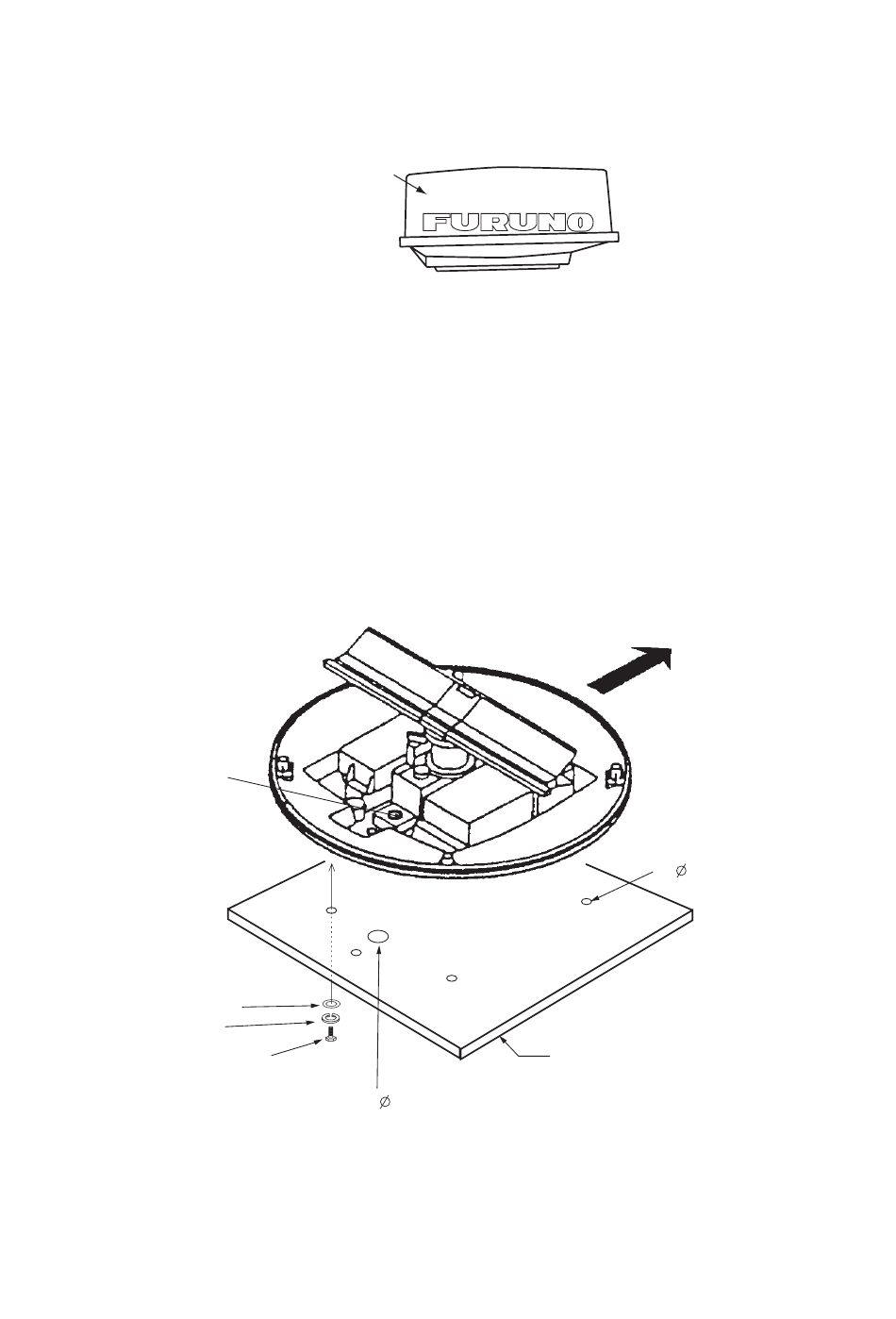

Kabel-
einführung
Unterlegscheibe
Federscheibe
Sechskantschraube
M10x25
1-4
Radom-Abdeckung
Antenneneinheit
1- 20 Löcher
Antenneneinheit, Abdeckung entfernt
Bug des Schiffs
Plattform
4- 12 Löcher
