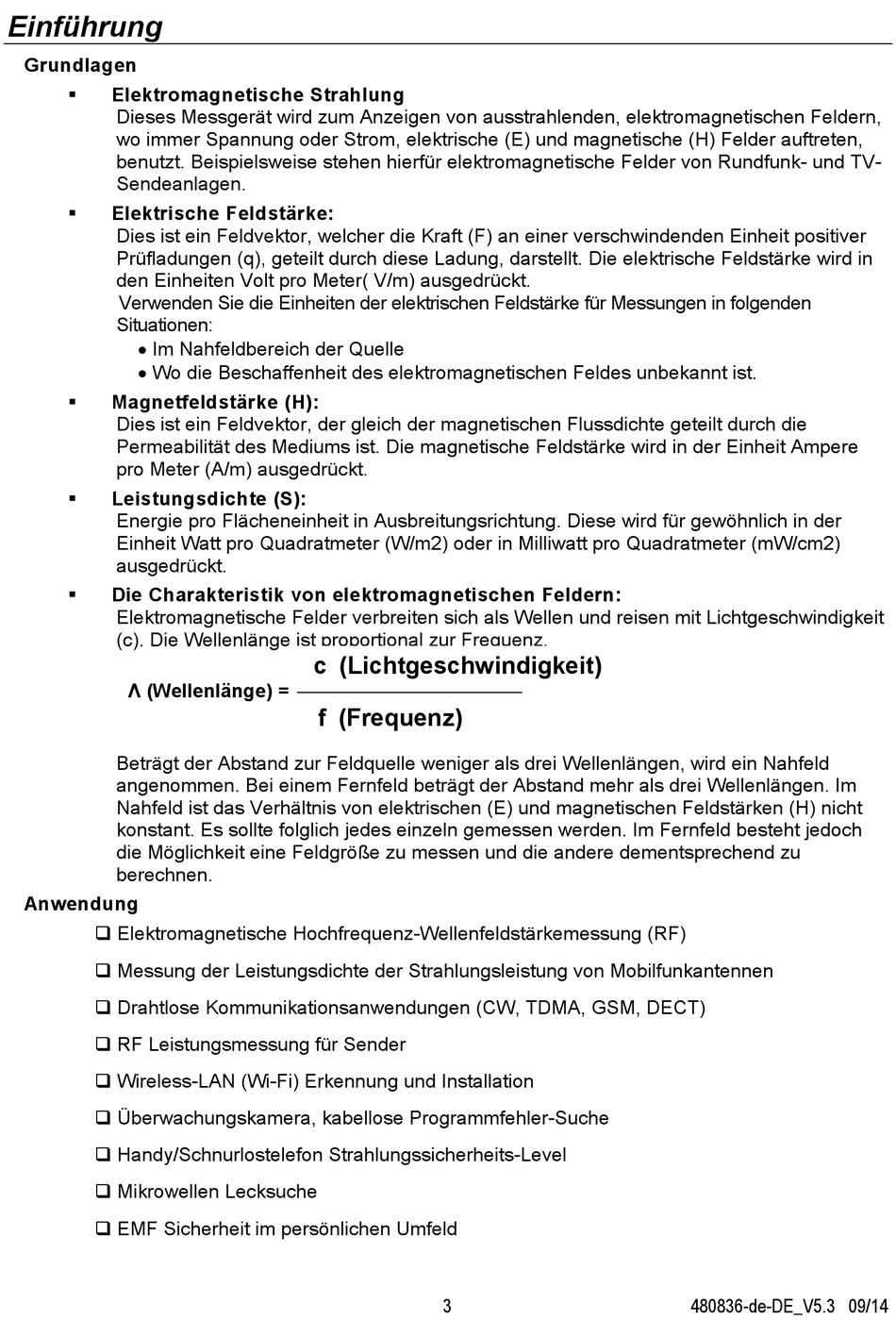

Einführung
Grundlagen
 Elektromagnetische Strahlung
Dieses Messgerät wird zum Anzeigen von ausstrahlenden, elektromagnetischen Feldern,
wo immer Spannung oder Strom, elektrische (E) und magnetische (H) Felder auftreten,
benutzt. Beispielsweise stehen hierfür elektromagnetische Felder von Rundfunk- und TV-
Sendeanlagen.
 Elektrische Feldstärke:
Dies ist ein Feldvektor, welcher die Kraft (F) an einer verschwindenden Einheit positiver
Prüfladungen (q), geteilt durch diese Ladung, darstellt. Die elektrische Feldstärke wird in
den Einheiten Volt pro Meter( V/m) ausgedrückt.
Verwenden Sie die Einheiten der elektrischen Feldstärke für Messungen in folgenden
Situationen:
 Im Nahfeldbereich der Quelle
 Wo die Beschaffenheit des elektromagnetischen Feldes unbekannt ist.
 Magnetfeldstärke (H):
Dies ist ein Feldvektor, der gleich der magnetischen Flussdichte geteilt durch die
Permeabilität des Mediums ist. Die magnetische Feldstärke wird in der Einheit Ampere
pro Meter (A/m) ausgedrückt.
 Leistungsdichte (S):
Energie pro Flächeneinheit in Ausbreitungsrichtung. Diese wird für gewöhnlich in der
Einheit Watt pro Quadratmeter (W/m2) oder in Milliwatt pro Quadratmeter (mW/cm2)
ausgedrückt.
 Die Charakteristik von elektromagnetischen Feldern:
Elektromagnetische Felder verbreiten sich als Wellen und reisen mit Lichtgeschwindigkeit
(c). Die Wellenlänge ist proportional zur Frequenz.
Λ (Wellenlänge) =
Beträgt der Abstand zur Feldquelle weniger als drei Wellenlängen, wird ein Nahfeld
angenommen. Bei einem Fernfeld beträgt der Abstand mehr als drei Wellenlängen. Im
Nahfeld ist das Verhältnis von elektrischen (E) und magnetischen Feldstärken (H) nicht
konstant. Es sollte folglich jedes einzeln gemessen werden. Im Fernfeld besteht jedoch
die Möglichkeit eine Feldgröße zu messen und die andere dementsprechend zu
berechnen.
Anwendung
 Elektromagnetische Hochfrequenz-Wellenfeldstärkemessung (RF)
 Messung der Leistungsdichte der Strahlungsleistung von Mobilfunkantennen
 Drahtlose Kommunikationsanwendungen (CW, TDMA, GSM, DECT)
 RF Leistungsmessung für Sender
 Wireless-LAN (Wi-Fi) Erkennung und Installation
 Überwachungskamera, kabellose Programmfehler-Suche
 Handy/Schnurlostelefon Strahlungssicherheits-Level
 Mikrowellen Lecksuche
 EMF Sicherheit im persönlichen Umfeld
c (Lichtgeschwindigkeit)
c (speed of light)
f (frequency)
f (Frequenz)
