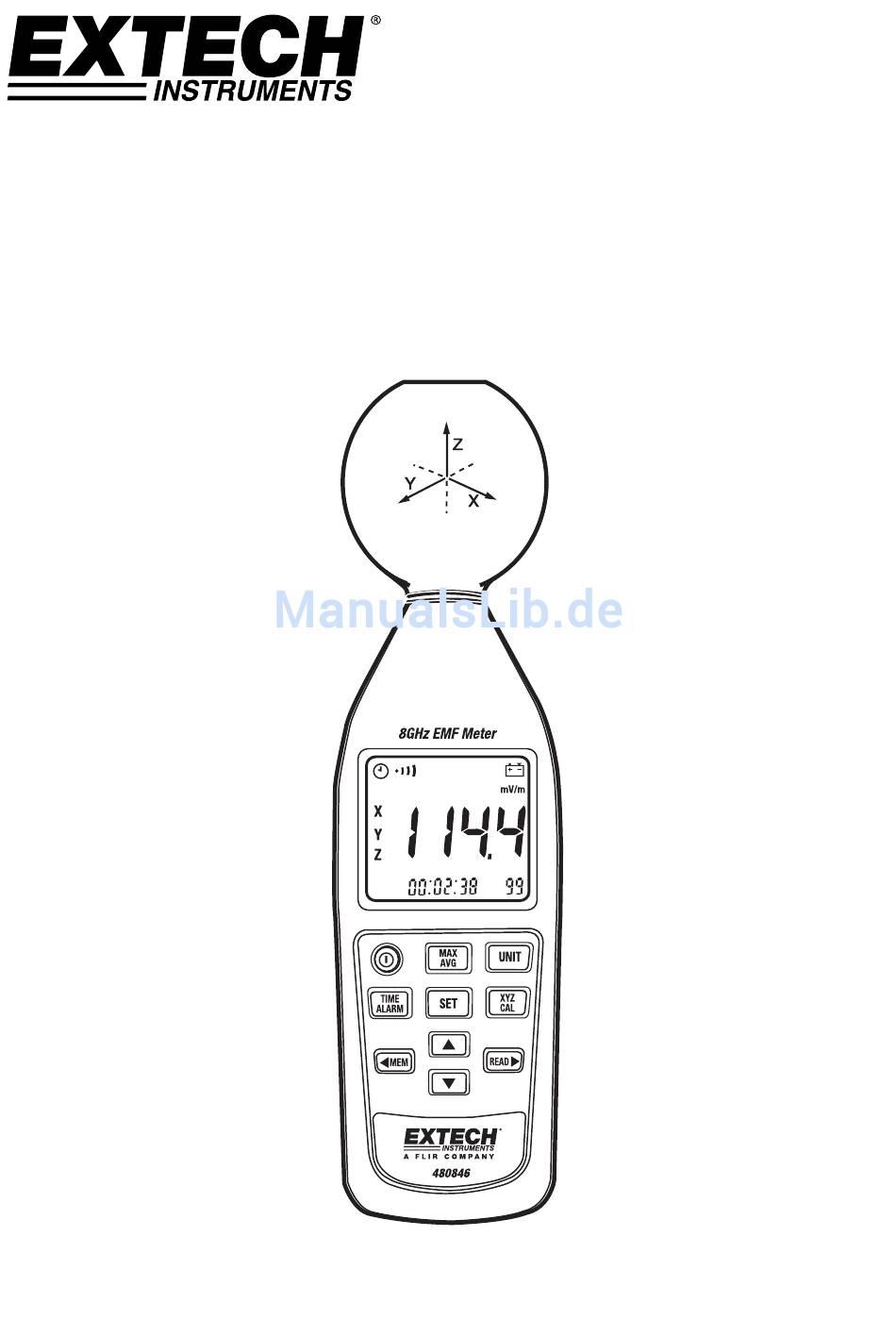

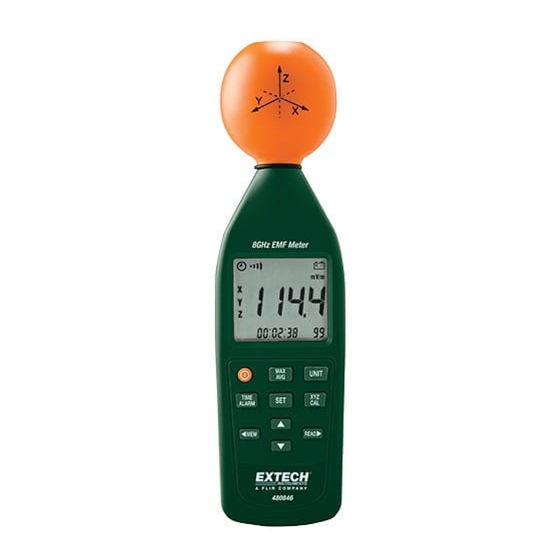

- Seite 1 Benutzerhandbuch RF EMF Feldstärkenmessgerät Modell 480846...
-
Seite 2: Sicherheitsinformationen
Alle Feldstärken-Messgeräte verfügen über einen begrenzten, festgelegten Frequenzbereich. Felder mit Spektralanteilen außerhalb dieses Frequenzbereichs werden generell falsch evaluiert und unterbewertet. Vor der Benutzung von Feldstärken-Messgeräten sollten Sie sich gewiss sein, dass alle messbaren Feldkomponenten im festgelegten Frequenzbereich des Messgeräts liegen. 480846-de-DE_V4.3 09/14... - Seite 3 Wert oder den Durchschnittswert anzeigt. Momentan- und Maximalwert-Messungen sind zur Orientierung hilfreich (z.B. beim Betreten einer freiliegenden Fläche). 10MHz bis 8GHz Frequenzbereich. Isotrope Messungen von elektromagnetischen Feldern. Richtungsunabhängige (isotrop) Messungen mit Drei-Kanal Messsensor Hoher Dynamikbereich durch Drei-Kanal Digitalverarbeitung Konfigurierbare Alarmschwellen und Speicherfunktion 480846-de-DE_V4.3 09/14...
-
Seite 4: Elektrische Feldstärke
Bei einem Fernfeld beträgt der Abstand mehr als drei Wellenlängen. Im Nahfeld ist das Verhältnis von elektrischen (E) und magnetischen Feldstärken (H) nicht konstant. Es sollte folglich jedes einzeln gemessen werden. Im Fernfeld besteht jedoch die Möglichkeit eine Feldgröße zu messen und die andere dementsprechend zu berechnen. 480846-de-DE_V4.3 09/14... -
Seite 5: Beschreibung Der Vorderseite
Drücken Sie diese Taste, um in den manuellen Datenanzeigemodus zu gelangen. Drücken Sie die Taste erneut, um diesen Modus zu beenden. Drücken und halten Sie diese Taste während Sie das Messgerät einschalten, um die automatische Abschaltfunktion zu deaktivieren. Das Symbol „ “ erlischt. 480846-de-DE_V4.3 09/14... -
Seite 6: Beschreibung Des Lcd-Displays
(16). Y : Anzeige des an der Y-Achse gemessenen Wertes. (17). X : Anzeige des an der X-Achse gemessenen Wertes. (18). : Analoge Bargraph-Anzeige jeder Achse (X,Y oder Z) und Anzeige des gemessenen Dynamikbereichs zur Beobachtung von Richtungen. 480846-de-DE_V4.3 09/14... -
Seite 7: Betrieb
Average (AVG): Auf der Digitalanzeige wird der Durchschnittswert angezeigt. Das “AVG” Symbol wird angezeigt. (RMS Waarde) Maximum average (MAX AVG): Auf der Digitalanzeige wird der höchste Durchschnittswert angezeigt. Das “MAX AVG” Symbol wird angezeigt. (piekwaarde) Field strength Max. Hold Max. Average Average Actual 480846-de-DE_V4.3 09/14... -
Seite 8: Einstellen Der Maßeinheiten
(b). Berechnete magnetische Feldstärke (mA/m). (c). Berechnete Leistungsdichte (mW/m (d). Berechnete Leistungsdichte (W/cm Einstellen des Ergebnis Modus Der Instantaneous Result Modus ist automatisch eingestellt, sobald das Messgerät eingeschaltet wird. Drücken Sie die Taste MAX/AVG, um durch die einzelnen Ergebnisanzeigen zu schalten: 480846-de-DE_V4.3 09/14... -
Seite 9: Einstellen Des Alarmgrenzwertes (Alm)
Im Display erscheinen „ALM“ und „▲“ (Alarmeinstellungsmodus). Die vier blinkenden Ziffern können nun geändert werden. 3. Drücken Sie die ▼ oder ▼ Taste, um den Wert zu erhöhen oder zu erniedrigen. 4. Drücken Sie zum Speichern der neuen Einstellungen und zum Beenden. 480846-de-DE_V4.3 09/14... -
Seite 10: Alarmfunktion Aktivieren Oder Deaktivieren
1. Drücken Sie die Taste zum Ausschalten des Messgeräts. 2. Drücken und halten Sie die READ Taste, und schalten Sie nochmals das Messgerät ein, um die automatische Abschaltfunktion zu deaktivieren. Das “ ” Symbol verschwindet vom Display. 480846-de-DE_V4.3 09/14... -
Seite 11: Durchführen Von Messungen
Anmerkung: Verwenden Sie die “Average ” oder “Max average” Modi nur wenn die momentanen Messwerte sehr schwanken. Alarmfunktion Benutzen Sie diese Funktion innerhalb der “Instantaneous”, “Max. Instantaneous”, “Average” oder “Max. Average” Modi. Übersteigt der momentane Messwert den Grenzwert sind aufeinanderfolgende “Pieptöne” zu hören. 480846-de-DE_V4.3 09/14... - Seite 12 2. Drücken Sie die ▼ oder ▲ Taste, um den gewünschten Speicherplatz auszuwählen. 3. Drücken Sie die Taste UNIT zur Auswahl der gewünschten Maßeinheit für den Anzeigewert. 4. Drücken Sie die Taste XYZ/CAL zur Auswahl der gewünschten Sensorachse. ► 5. Drücken Sie READ zum Beenden. 480846-de-DE_V4.3 09/14...
- Seite 13 2. Verwenden Sie die Tasten o d e r , um den blinkenden Cursor zur Position „hh:mm:ss“ oder „YY/MM/DD“ zu verschieben. 3. Stellen Sie mit den Tasten oder die aktuelle Uhrzeit „hh:mm:ss“ und das aktuelle Datum „YY/MM/DD“ ein. 4. Drücken Sie die Taste SET zum Speichern der Einstellungen und zum Beenden. 480846-de-DE_V4.3 09/14...
-
Seite 14: Kalibrierungsfaktor (Cal)
50MHz 2,13 900 MHz 1,40 100MHz 1,37 1,8GHz 2,06 200 MHz 1,19 2,4GHz 0,66 300 MHz 0,69 3,5GHz 1,05 433 MHz 0,78 5,4GHz 2,20 500 MHz 1,38 8,0GHz 3,16 600 MHz 2,12 700 MHz 1,66 800 MHz 1,40 480846-de-DE_V4.3 09/14... -
Seite 15: Ein- Und Ersetzen Der Batterie
5 Minuten. Betriebstemperaturbereich: 0 °C bis +50 °C Betriebsfeuchtigkeitsbereich: 25 % bis 75 %RH Lagertemperaturbereich: -10°C bis +60°C Lagerfeuchtigkeitsbereich: 0% bis 80 %RH Ca. 67 (W) 60 (T) 247 (L) mm. Abmessungen: Gewicht (inklusive Batterien): Ca. 250g 480846-de-DE_V4.3 09/14... -
Seite 16: Elektrische Spezifikationen
