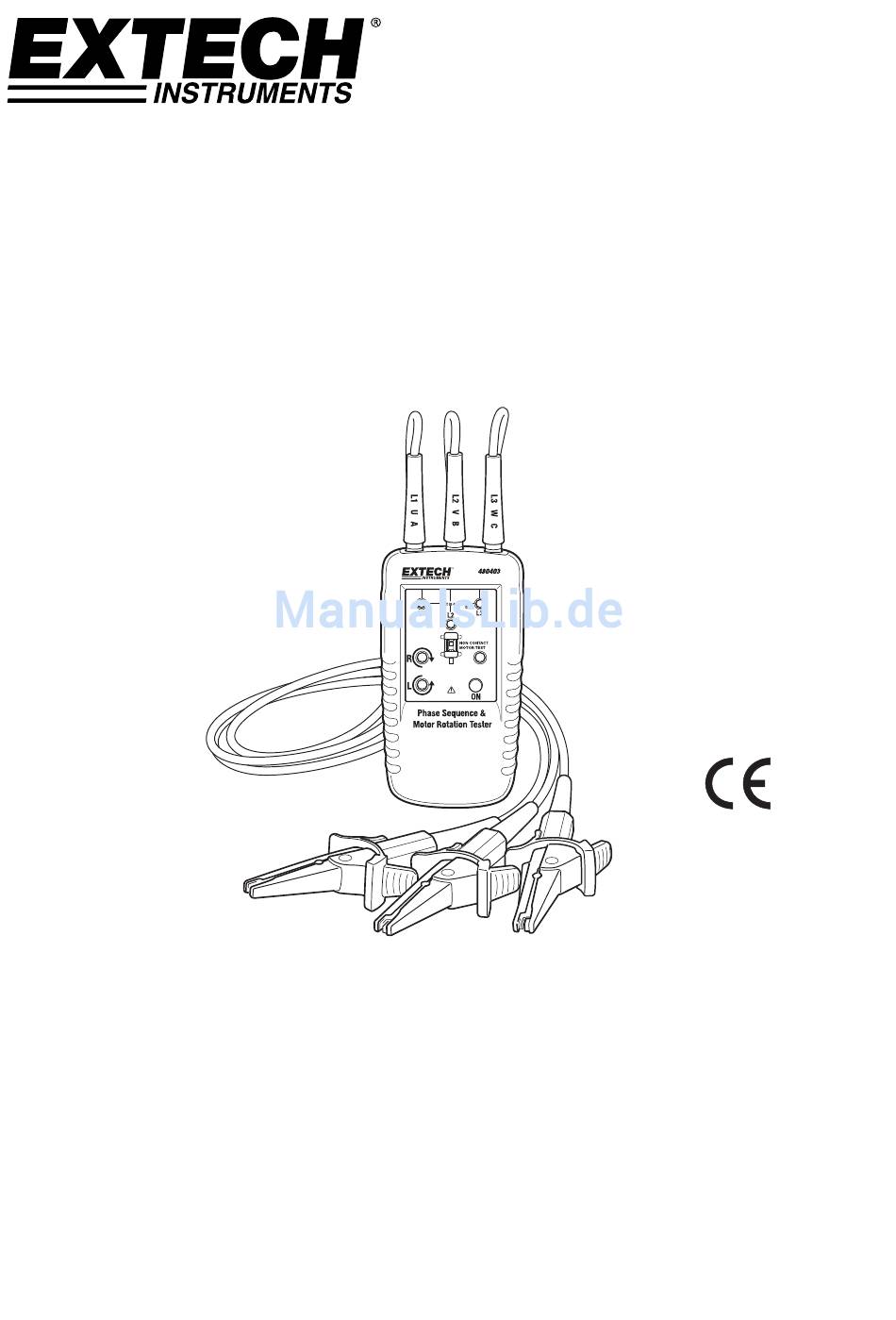

- Seite 1 Bedienungsanleitung Messgerät zur Messung von Phasenverschiebung und Motorrotation Modell 480403...

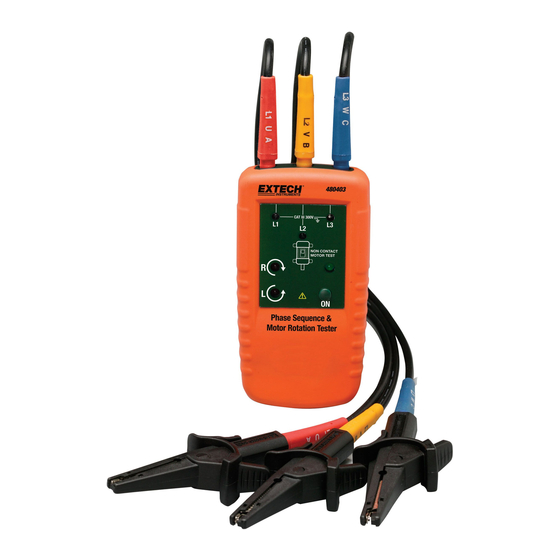

- Seite 2 Einführung Wir gratulieren Ihnen zum Erwerb des Extech Modells 480403, einem Messgerät zur Messung von Motor- und Phasenrotation. Dieses Handgerät ermittelt das Rotationsfeld von Drei-Phasensystemen und bestimmt die Motorrotationsrichtung. Farbcodierte Messfühler werden zur Verbindung mit dem zu prüfenden System oder Motor mitgeliefert. Dieses Messgerät wird vollständig geprüft und kalibriert ausgeliefert und wird bei richtiger Handhabung und Pflege viele Jahre lang verlässlich...
-
Seite 3: Beschreibung Des Messgerätes
Hinweis: Sie müssen die Welle drehen mit genügend Geschwindigkeit, um eine Spannung erzeugen, die erkannt werden können. 5. Die Pfeile im oder gegen den Uhrzeigersinn mit den Symbolen ‚L’ und ‚R’ für links und rechts zeigen die Orientierung des Motors an. 480403-EU-GE v3.4 08/13... - Seite 4 Magnetfeldermittlung 1. Halten Sie das Messgerät in das zu prüfende Gebiet. Drücken und halten Sie die Taste ON. 2. Ein Magnetfeld ist vorhanden, wenn entweder die LED für den Uhrzeigersinn oder die LED gegen den Uhrzeigersinn aufleuchtet. 480403-EU-GE v3.4 08/13...
-
Seite 5: Batterieaustausch
Sie können Ihre Batterien / Akkumulatoren kostenlos an den Sammelstellen in Ihrer Gemeinde oder überall dort, wo Batterien verkauft werden, abgeben! Entsorgung: Befolgen Sie die rechtlichen Vorschriften bezüglich der Entsorgung des Gerätes am Ende seiner Lebensdauer. 480403-EU-GE v3.4 08/13... -
Seite 6: Spezifikationen
CAT lll 600 V Elektrische Spezifikationen Batterietyp 9-V-Batterie Stromverbrauch 20 mA max. Batterielebensdauer Mindestens ein (1) Jahr Nominalspannung 40 bis 600 VAC Frequenzbereich (fn) 2 bis 400 Hz Nominaler Teststrom (pro Phase) < 3,5 mA Copyright © 2013 FLIR Systems, Inc. Alle Rechte vorbehalten, einschließlich des Rechts der vollständigen oder teilweisen Vervielfältigung in jeder Form. ISO‐9001 Certified www.extech.com 480403-EU-GE v3.4 08/13...
