Inhaltszusammenfassung für Extech Instruments 461880

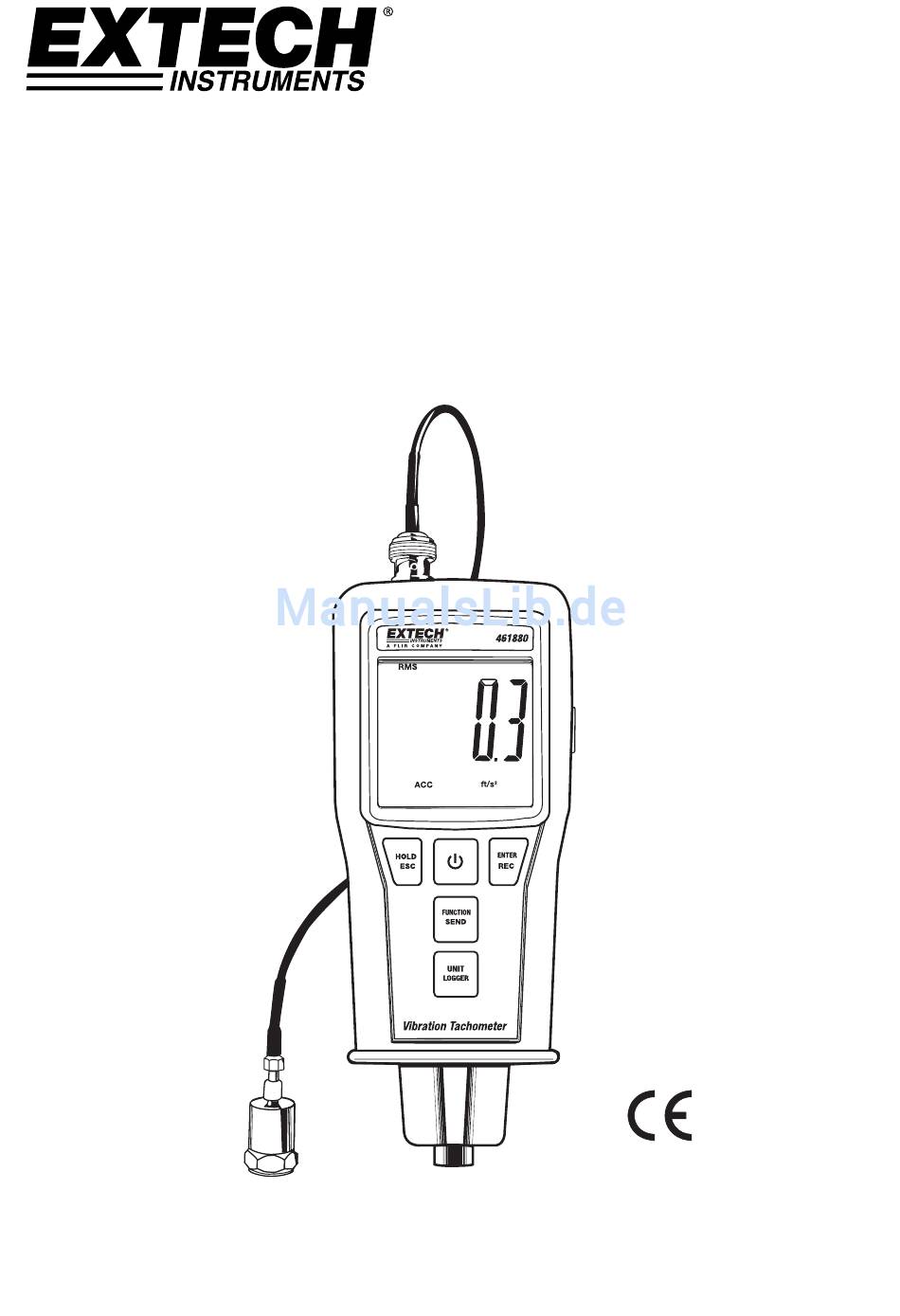

- Seite 1 Benutzerhandbuch Schwingungsmessgerät und Laser Drehzahlmesser Modell 461880...
- Seite 2 Ein Datenlogger mit 1000 Messpunkten ermöglicht das Aufnehmen sowie Herunterladen von Daten auf einen PC, mit der im Lieferumfang enthaltenen Software. Die Drehzahlmessfunktionen bieten eine RPM- und lineare Oberflächengeschwindigkeit sowie kontaktfreie RPM Messungen. Der 461880 wird komplett getestet und kalibriert versendet. Durch ordnungsgemäße Bedienung bietet er jahrelang zuverlässige Dienste. Funktionen Schwingungsfunktionen: ...
-
Seite 3: Beschreibung Des Messgeräts
HOLD/ESCAPE-Drucktaste POWER-Drucktaste ENTER/RECORD-Drucktaste FUNCTION/SEND-Drucktaste UNIT/LOGGER-Drucktaste Kontakt-Drehzahlmesser Oberflächengeschwindigkeits- Einstellrad 10. Kontakt-Drehzahlmesser RPM-Adapter 11. Geschwindigkeitssensor und Magnethalterung 12. Kontakt-Drehzahlmesser Schutzkappe 13. Schraube der Schutzkappe Messgerätspitze BNC-Verbindung IR Temperatursonden-Eingang (nicht unterstützt) RS232 Ausgangsterminal Foto-Drehzahlmesser Laserdetektor Foto-Drehzahlmesser Laser-Lichtquelle LCD-Bildschirm des Messgeräts 461880-EU-GE v2.5 7/13... - Seite 4 Halten Sie die Sonde per Hand in Position, gegen den Prüfling gedrückt. c. Schrauben Sie den Magnet vom Sondenende ab und benutzen Sie das Anschraubgewinde, um es mit einer Schraube, Bolzen oder Stift des Prüflings zu verbinden. 461880-EU-GE v2.5 7/13...
- Seite 5 Um die MAX/MIN Aufnahmewerte zu löschen drücken Sie die HOLD Taste, während der zu löschende MAX/MIN Wert auf dem Display angezeigt wird. Der Wert wird gelöscht und das MAX oder MIN Icon verschwindet. Das Gerät bleibt im Aufnahmemodus bis die REC Taste für mehr als 2 Sekunden gedrückt wird. 461880-EU-GE v2.5 7/13...
- Seite 6 Daten im Speicher zu behalten. Drücken Sie zum Ausführen die ENTER Taste. Drücken Sie die HOLD/ESC Taste, um die ESC Funktion auszuwählen. Drücken Sie nochmals die HOLD/ESC Taste, um das Advanced Functions Menü zu verlassen. Das Messgerät schaltet sich aus. 461880-EU-GE v2.5 7/13...
- Seite 7 Messgeräts in der jeweiligen Richtung. Auswählbare Funktion und Einheiten Drücken und halten Sie die Drehzahlmesser Funktions-Drucktaste auf der rechten Seite des 461880. Durch ein wiederholtes Drücken der FUNCTION/SEND Taste, können Sie durch die verfügbaren Modi scrollen: RPM –RPM-Kontaktmessung. M/min – Oberflächengeschwindigkeit – Meter pro Minute Messung.
- Seite 8 Die Werte werden in 3 Modi angezeigt: LA – Letzter angezeigter Messwert UP – Aufgenommener Maximalwert dn – Aufgenommener Minimalwert Durch ein wiederholtes Drücken der ENTER/REC Taste, können Sie durch die 3 Modi scrollen. Es blinken abwechselnd der Wert und die Modusanzeige. 461880-EU-GE v2.5 7/13...
- Seite 9 Sie können Ihre Batterien / Akkumulatoren kostenlos an den Sammelstellen in Ihrer Gemeinde oder überall dort, wo Batterien verkauft werden, abgeben! Entsorgung: Befolgen Sie die rechtlichen Vorschriften bezüglich der Entsorgung des Gerätes am Ende seiner Lebensdauer. 461880-EU-GE v2.5 7/13...
-
Seite 10: Technische Daten
C (14 bis 140 Lagerfeuchtigkeit 10 bis 80 % RH Abmessungen Messgerät: 188 x 75,5 x 46,8 mm (7,4x3,0x1,8") Messfühler: 18 mm Durchmesser, 40 mm Höhe Gewicht Messgerät: 397 g (0,87 lbs) Messfühler: 110 g (0,24 lbs) 461880-EU-GE v2.5 7/13... - Seite 11 2 bis 59” (50 bis 1,500 mm) kennzeichnend* Foto- * festgelegt durch Benutzung eines 10 mm quadratischen Drehzahlmesser Reflexionsbands bei 1,800 rpm. Der maximale und minimale Detektionsabstand verändert sich mit den Umgebungsbedingungen, Reflexionsband oder Geschwindigkeiten über 1800 rpm. Copyright © 2013 FLIR Systems, Inc. Alle Rechte vorbehalten einschließlich des Rechts der vollständigen oder teilweisen Reproduktion in jedweder Form. ISO9001 zertifiziert www.extech.com 461880-EU-GE v2.5 7/13...
