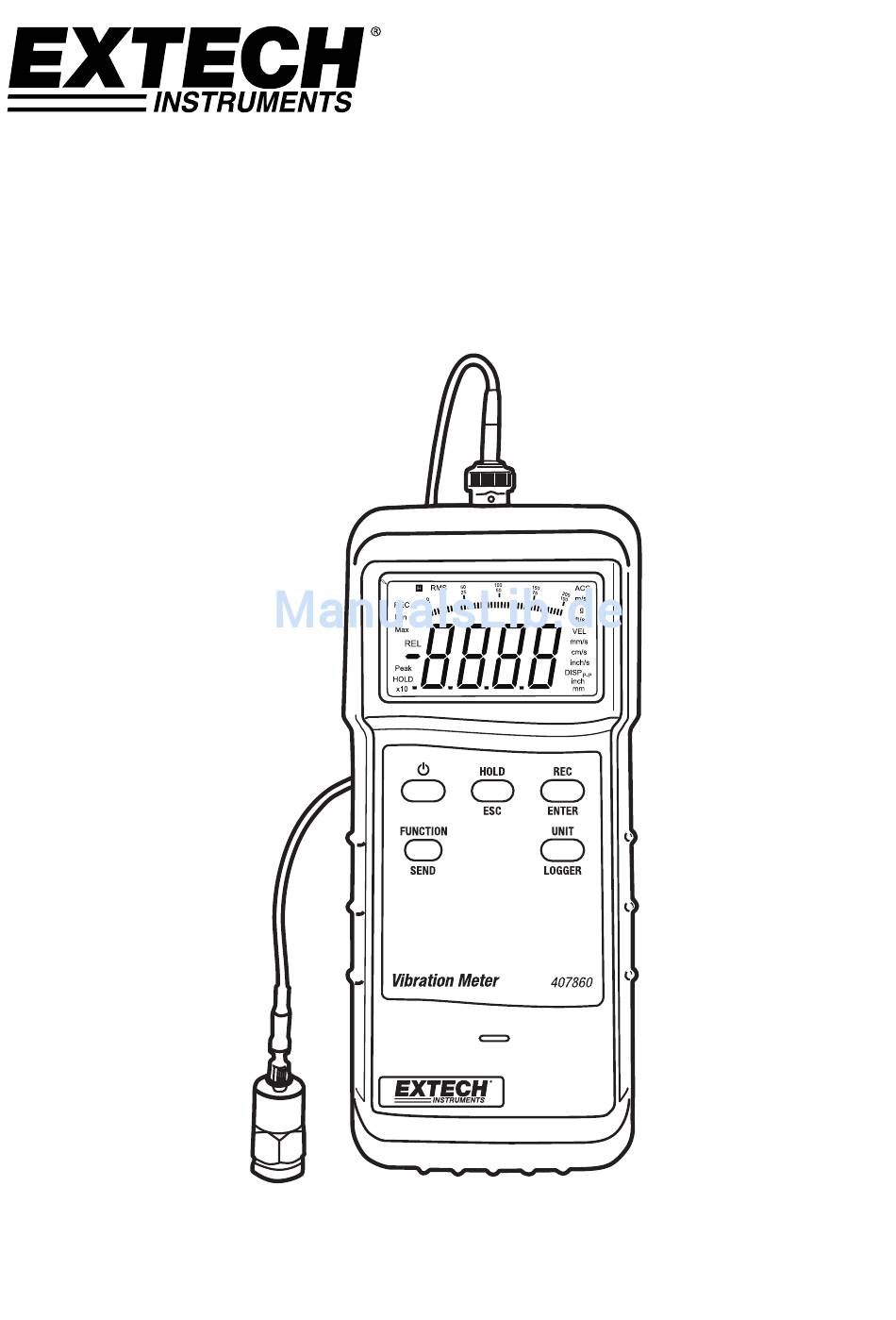

- Seite 1 Benutzerhandbuch Hochleistungs-Schwingungsmessgerät Modell 407860...
-
Seite 2: Beschreibung Des Messgeräts

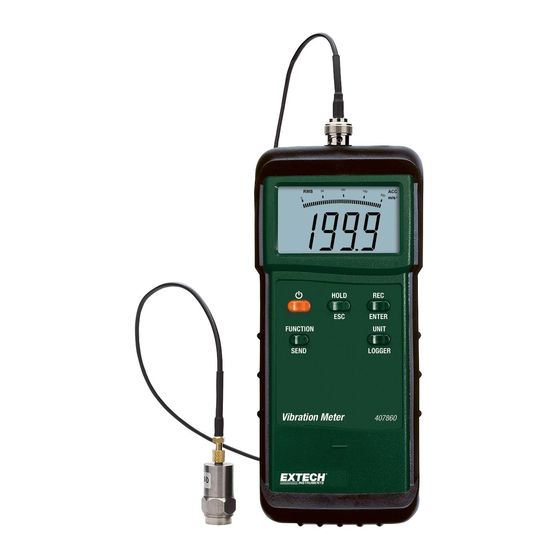

Einführung Wir gratulieren Ihnen zum Erwerb des Schwingungsmessgeräts Extech 407860. Das Modell 407860 misst Schwingungspegel von industriellen Maschinen. Ausrichtungsfehler, mangelnde Ausbalancierung, Konstruktionsbeeinträchtigungen und andere Faktoren können das Auftreten unerwünschter Schwingungen verstärken. Die Frequenzempfindlichkeit des Modells 407860 entspricht den Anforderungen von ISO-2954; das Gerät verfügt zudem über Funktionen zur Messung der Schwingverschiebung, Schwinggeschwindigkeit und Schwingbeschleunigung. -
Seite 3: Bedienungshinweise
Hinweis: Die Abschaltautomatik ist innerhalb der Aufnahmefunktion deaktiviert. Taste FUNCTION Drücken Sie die Taste FUNCTION zur Auswahl von RMS, PEAK oder MAX-HOLD. RMS – Typische Auswahl für Schwingungsmessungen PEAK – Zur Messung von Spitzenwerten. Nicht innerhalb des Schwingverschiebungs- Modus‘ verfügbar. 407860-de-DE_v2.8 6/15... - Seite 4 Schalten Sie das Gerät an und stellen Sie die Funktion auf ACC und RMS. Achten Sie darauf, dass der Schwingungssensor vollständig zur Ruhe kommt (keine Schwingung). Drücken und halten Sie die Taste HOLD für > 5 Sekunden, bis auf der Anzeige der Nullwert erreicht wird. 407860-de-DE_v2.8 6/15...
- Seite 5 Drücken Sie zum Speichern eines Datenpunktes erneut die Taste LOGGER. Das Symbol REC blinkt auf und ein Signalton erklingt. Wiederholen Sie diesen Schritt jeweils zum Speichern eines gewünschten Messergebnisses. Drücken und halten Sie zum Verlassen der Datenlogger-Funktion die Taste REC für > 2 Sekunden. 407860-de-DE_v2.8 6/15...
- Seite 6 Nutzer das Übertragen der Inhalte des Gerätespeichers auf den PC Für das Streaming von Daten auf einen PC über die RS232-Output-Buchse an, die optional 407001-USB-Kit (RS232-auf-USB-Kabel und Treiber-CD) zusammen mit der 407001 software (kostenlos erhältlich auf www.extech.com) erforderlich sind. 407860-de-DE_v2.8 6/15...
-
Seite 7: Austausch Der Batterie
Batterien und Akkumulatoren zurückzugeben; die Entsorgung in den Hausmüll ist verboten! Sie können Ihre Batterien / Akkumulatoren kostenlos an den Sammelstellen in Ihrer Gemeinde oder überall dort, wo Batterien verkauft werden, abgeben! Entsorgung: Befolgen Sie die rechtlichen Vorschriften bezüglich der Entsorgung des Gerätes am Ende seiner Lebensdauer. 407860-de-DE_v2.8 6/15... -
Seite 8: Technische Daten
Schwinggeschwindigkeit Spitze Bereich: 1,0 bis 199,9mm/s Abstimmungspunkt: 50mm/s @ 160Hz Schwingverschiebung 0.003 bis 1,999mm ±(5% + 2 Ziffern) (Spitze zu Spitze) inch 0,078in Abstimmungspunkt: 0,141mm @ 160Hz Hinweis: Angegebene Genauigkeiten für einen Bereich von 80 bis 160Hz @ 23 ± 5°C 407860-de-DE_v2.8 6/15... -
Seite 9: Anhang A: Maschinenklassifizierung
1,81 bis 4,50 Noch zulässig 4,51 bis 11,20 Unzulässig Mehr als 11,20 GRUPPE T – Große Turbomaschinen mit speziellen, schweren Verankerungen Prüfergebnis Schwingstärke (mm/s) 0 bis 2,80 Akzeptabel 2,81 bis 7,10 Noch zulässig 7,11 bis 18,00 Unzulässig Mehr als 18,00 407860-de-DE_v2.8 6/15... -
Seite 10: Anhang B: Tabelle Zur Relativen Empfindlichkeit (Iso 2954)
RMS-Schwingungsamplitude ist 0,707-mal so groß wie der Wert der Spitzenamplitude. Der RMS- Wert eines Schwingungssignals gilt als wichtiges Maß für dessen Schwingungsauslenkung. Copyright © 2014-2015 FLIR Systems, Inc. Alle Rechte vorbehalten, einschließlich des Rechtes an der vollständigen oder teilweisen Vervielfältigung in jeder Form. ISO-9001 Certified www.extech.com 407860-de-DE_v2.8 6/15...
