Inhaltszusammenfassung für Extech Instruments 480836

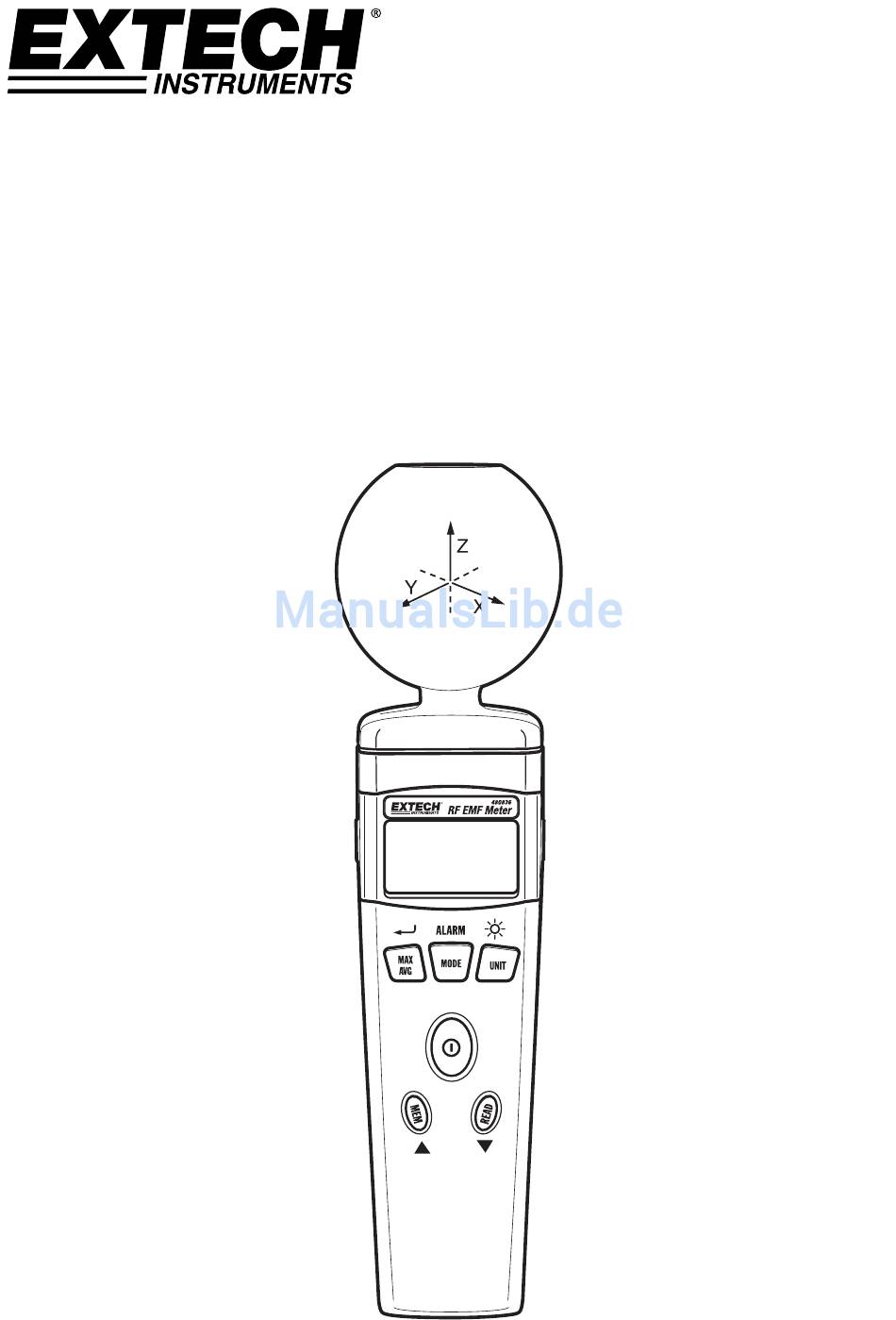

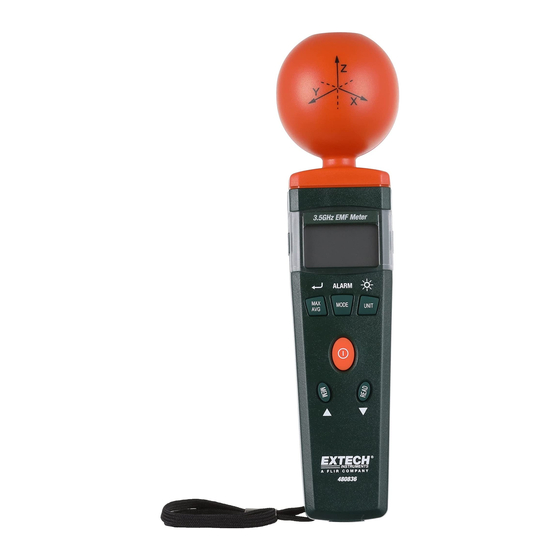

- Seite 1 Benutzerhandbuch RF EMF Feldstärkenmessgerät Modell 480836...
-
Seite 2: Sicherheitsinformationen
Alle Feldstärken-Messgeräte verfügen über einen begrenzten, festgelegten Frequenzbereich. Felder mit Spektralanteilen außerhalb dieses Frequenzbereichs werden generell falsch evaluiert und unterbewertet. Vor der Benutzung von Feldstärken-Messgeräten sollten Sie sich gewiss sein, dass alle messbaren Feldkomponenten im festgelegten Frequenzbereich des Messgeräts liegen. 480836-de-DE_V5.3 09/14... - Seite 3 Messung der Leistungsdichte der Strahlungsleistung von Mobilfunkantennen Drahtlose Kommunikationsanwendungen (CW, TDMA, GSM, DECT) RF Leistungsmessung für Sender Wireless-LAN (Wi-Fi) Erkennung und Installation Überwachungskamera, kabellose Programmfehler-Suche Handy/Schnurlostelefon Strahlungssicherheits-Level Mikrowellen Lecksuche EMF Sicherheit im persönlichen Umfeld 480836-de-DE_V5.3 09/14...
- Seite 4 Messungen in den festgelegten Frequenzbereichen von 900 MHz, 1800 MHz und 2,7 GHz Isotrope Messungen von elektromagnetischen Feldern. Richtungsunabhängige (isotrop) Messungen mit Drei-Kanal Messsensor Hoher Dynamikbereich durch Drei-Kanal Digitalverarbeitung Konfigurierbare Alarmschwellen und Speicherfunktion 480836-de-DE_V5.3 09/14...
-
Seite 5: Betrieb
Drücken Sie im Alarm-Einstellmodus diese Taste, um den Einstellwert zu erhöhen (increase). (8). READ/▼ Taste: Drücken Sie diese Taste, um in den manuellen Datenanzeigemodus zu gelangen. Drücken und halten Sie diese Taste während Sie das Messgerät einschalten, um die automatische Abschaltfunktion zu deaktivieren. 480836-de-DE_V5.3 09/14... - Seite 6 : Analoge Bargraph-Anzeige jeder Achse (X,Y oder Z) und Anzeige des gemessenen Dynamikbereichs zur Beobachtung von Richtungen. (14). X: Anzeige des an der X-Achse gemessenen Wertes. (15). Y: Anzeige des an der Y-Achse gemessenen Wertes. (16). Z: Anzeige des an der Z-Achse gemessenen Wertes. 480836-de-DE_V5.3 09/14...
- Seite 7 Average (AVG): Auf der Digitalanzeige wird der Durchschnittswert angezeigt. Das “AVG” Symbol wird angezeigt. (Effektivwert) Maximum average (MAX AVG): Auf der Digitalanzeige wird der höchste Durchschnittswert angezeigt. Das “MAX AVG” Symbol wird angezeigt. (Spitzenwert) Field strength Max. Hold Max. Average Average Actual 480836-de-DE_V5.3 09/14...
- Seite 8 500 MHz 0,37 600 MHz 2,41 700 MHz 4,63 800 MHz 4,21 900 MHz 4,47 1 GHz 2,80 1,2 GHz 1,38 1,4 GHz 3,26 1,6 GHz 1,25 1,8 GHz 1,87 2 GHz 1,67 2,2 GHz 1,95 2,45 GHz 1,93 480836-de-DE_V5.3 09/14...
- Seite 9 (a). Elektrische Feldstärke (V/m). (b). Berechnete magnetische Feldstärke (mA/m). (c). Berechnete Leistungsdichte (mW/m (d). Berechnete Leistungsdichte (W/cm Einstellen des Ergebnis Modus Der Instantaneous Result Modus ist automatisch eingestellt, sobald das Messgerät eingeschaltet wird. Benutzen Sie wie folgt die MAX/AVG Taste: 480836-de-DE_V5.3 09/14...
- Seite 10 Die vier blinkenden Ziffern können nun geändert werden. 3. Drücken Sie die ▼ oder ▼ Taste, um den Wert zu erhöhen oder zu erniedrigen. 4. Drücken Sie die Taste, um den neu eingestellten Wert zu speichern und die Einstellung zu beenden. 480836-de-DE_V5.3 09/14...
- Seite 11 1. Drücken Sie die Taste, um das Messgerät auszuschalten. 2. Drücken und halten Sie die READ Taste, und schalten Sie nochmals das Messgerät ein, um die automatische Abschaltfunktion zu deaktivieren. Das “ ” Symbol verschwindet vom Display. 480836-de-DE_V5.3 09/14...
- Seite 12 2. Führen Sie mehrere Messungen an verschiedenen Standorten um den Arbeitsplatz oder in Bereichen von Interesse, wie oben beschrieben, durch. Dies ist speziell, bei unbekannten Feldbedingungen, wichtig. 3. Achten Sie besonders beim Messen in Nachbarschaftsnähe auf mögliche Strahlungsquellen. Neben aktiven Quellen können auch die an einer Quelle angeschlossenen Komponenten als 480836-de-DE_V5.3 09/14...
- Seite 13 Hinweis: Verwenden Sie die “Average ” oder “Max average” Modi nur wenn die momentanen Messwerte sehr schwanken. Alarmfunktion Benutzen Sie diese Funktion innerhalb der “Instantaneous”, “Max. Instantaneous”, “Average” oder “Max. Average” Modi. Übersteigt der momentane Messwert den Grenzwert sind aufeinanderfolgende “Pieptöne” zu hören. 480836-de-DE_V5.3 09/14...
- Seite 14 2. Drücken Sie die ▼ oder ▲ Taste, um den gewünschten Speicherplatz auszuwählen. 3. Drücken Sie die UNIT Taste, um die gewünschten Leseeinheiten auszuwählen. 4. Drücken Sie die MODE Taste, um die gewünschte Achsenrichtung des Sensors auszuwählen. 5. Drücken Sie zum Beenden die MAX Taste. 480836-de-DE_V5.3 09/14...
- Seite 15 2. Drücken und halten Sie die MEM Taste und schalten Sie nochmals das Messgerät ein. Auf dem Display wird folgendes angezeigt: “ ” und “ ”. 3. Drücken Sie ▼, um “ ” auszuwählen. 4. Drücken Sie ▲, um den Speicher zu löschen. 480836-de-DE_V5.3 09/14...
-
Seite 16: Spezifikationen
Lagertemperaturbereich: -10 °C bis +60 °C Lagerfeuchtigkeitsbereich: 0 % bis 80 %RH Abmessungen: Ca. 60 (W) 60 (T) 237 (L) mm. Gewicht (inklusive Batterien): Ca. 200 g Zubehör: Bedienungsanleitung, Batterie, Tragekoffer. 480836-de-DE_V5.3 09/14... - Seite 17 Sie können Ihre Batterien / Akkumulatoren kostenlos an den Sammelstellen in Ihrer Gemeinde oder überall dort, wo Batterien / Akkumulatoren verkauft werden, abgeben! Entsorgung: Befolgen Sie die rechtlichen Vorschriften bezüglich der Entsorgung des Gerätes am Ende seiner Lebensdauer. Copyright © 2014 FLIR Systems, Inc. Alle Rechte vorbehalten, einschließlich des Rechts der vollständigen oder teilweisen Vervielfältigung in jeder Form. www.extech.com 480836-de-DE_V5.3 09/14...
