Extech Instruments 461950 Benutzerhandbuch
Digitaler drehzahlmesser für die schalttafelmontage
Verwandte Anleitungen für Extech Instruments 461950
Inhaltszusammenfassung für Extech Instruments 461950

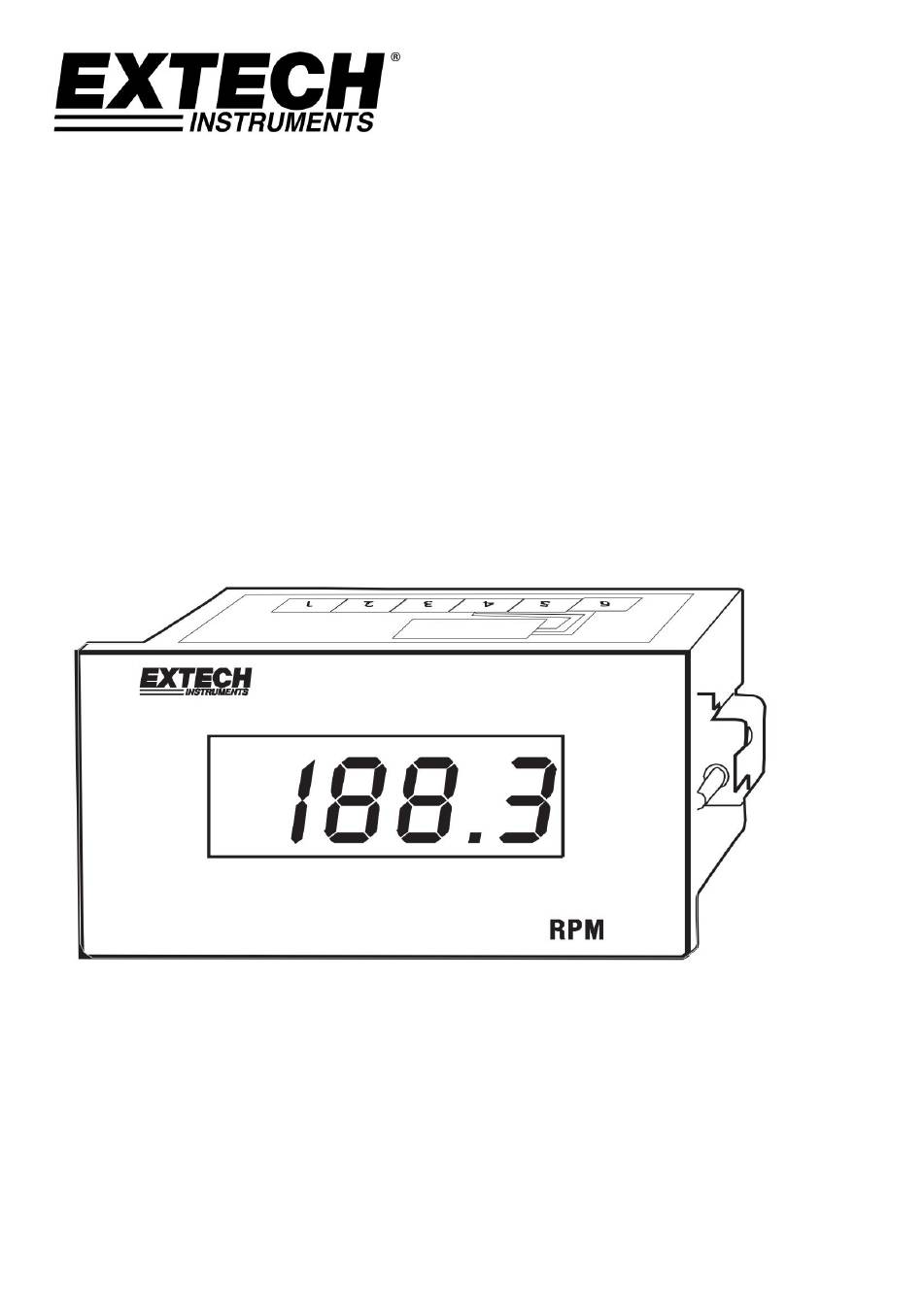

- Seite 1 Machine Translated by Google BENUTZERHANDBUCH Digitaler Drehzahlmesser für die Schalttafelmontage Modell 461950...
- Seite 2 Machine Translated by Google Einführung Herzlichen Glückwunsch zum Kauf des Extech 461950 Panel Tachometers. Dieses Messgerät zeigt kontinuierliche Werte von 5 bis 99.990 U/min an. Durch die Aktivierung mit einem einzelnen Impuls sind keine Spezialwerkzeuge erforderlich, wenn das Messgerät in einer bestimmten Anwendung eingerichtet wird.
- Seite 3 Machine Translated by Google Montageanleitung Montage des Panelmessgeräts 1. Die Abmessungen des 461950 sind: ÿ Messgerät: 3,78 x 1,89 x 4,33 Zoll (92 x 42 x 90 mm) ÿ Blende: 3,78 x 1,89 x 0,2 Zoll (96 x 48 x 5,1 mm) 2.
- Seite 4 Machine Translated by Google Verdrahtungsanweisungen: Das Modell 461950 hat sieben Schraubklemmen für Wechselstromversorgung, Sensoreingang und Sensorerregung. Modell 461955 Verdrahtung des Näherungsschalters 1. Braunes Kabel (10 - 30V Versorgungssignal) an Klemme 3 am Tacho im Armaturenbrett (+12V) 2. Schwarzes Kabel an Klemme 2 3.
- Seite 5 Machine Translated by Google Messgeräte- und Sensorbetrieb Messgerätebetrieb Montieren und verdrahten Sie das Messgerät wie zuvor beschrieben. Der Drehzahlmesser für die Schalttafelmontage Modell 461950 wurde für die Messung und Anzeige von Drehzahlen in den folgenden Bereichen entwickelt: Genauigkeit (von rdg) Auflösung...
- Seite 6 Garantie FLIR Systems, Inc. garantiert, dass dieses Gerät der Marke Extech Instruments für ein Jahr ab Versanddatum frei von Teile- und Verarbeitungsfehlern ist (für Sensoren und Kabel gilt eine beschränkte Garantie von sechs Monaten). Sollte es während oder nach Ablauf der Garantiezeit erforderlich sein, das Gerät zur Wartung einzusenden, wenden Sie sich zur Genehmigung an die Kundendienstabteilung.
