Verkabelung

WICHTIG!
Vor dem Anschließen der Netzspannungs-Leitungen an den Fronius Smart Meter die
Stromversorgung immer ausschalten.
Aunschlussquerschnitt Strompfad:
-
-
-
Anschlussquerschnitt Datenkommunikation und Neutralleiter:
-
-
-
Pro Schraubklemme nicht mehr als ein Kabel legen. Bei Bedarf Klemmenblöcke verwen-
den.

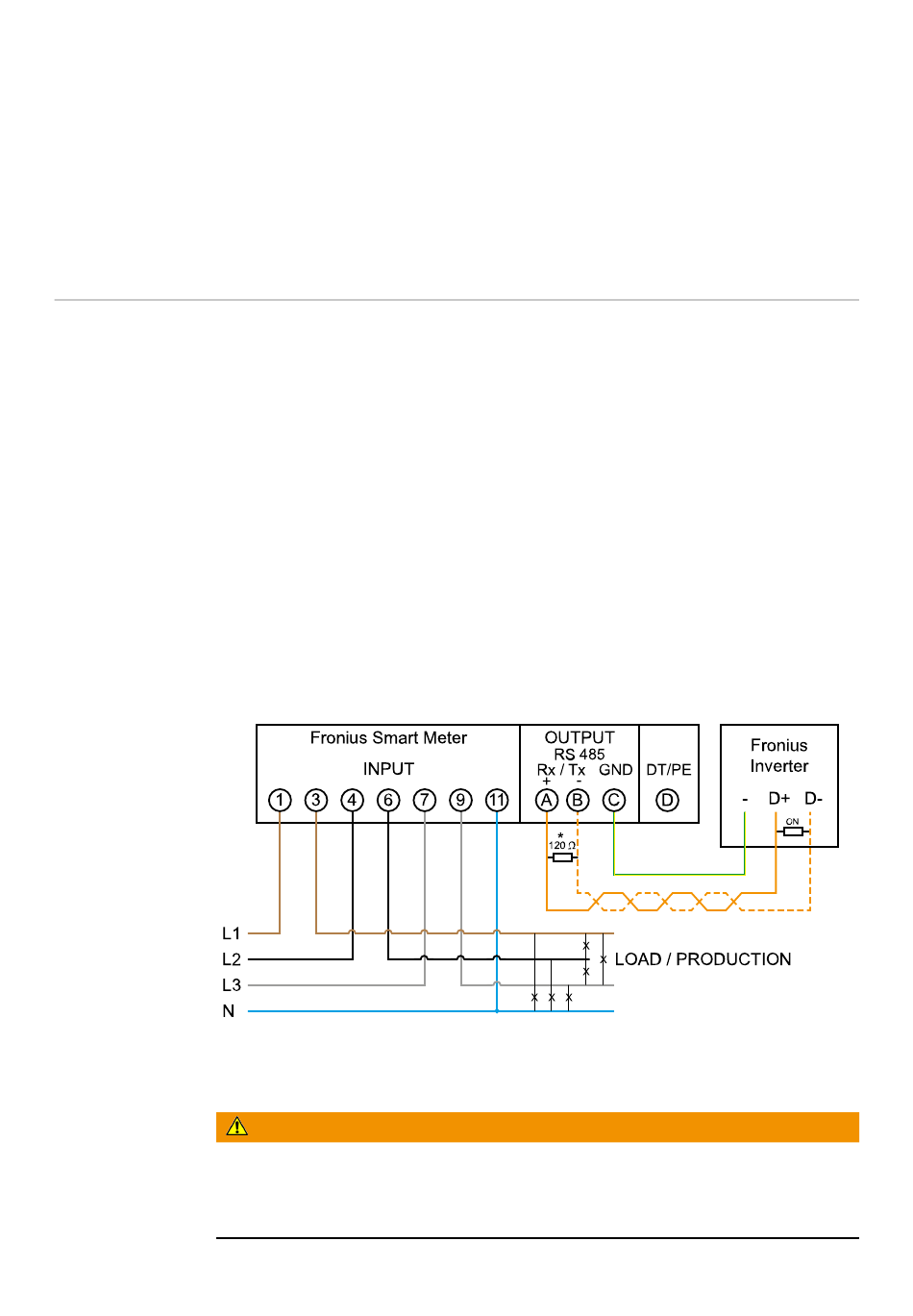

Verbinden Sie jede Spannungsleitung mit der Klemmleiste gemäß unten stehender Gra-
fik.
* liegt dem Gerät bei
Es ist eine dem Querschnitt der Leitung entsprechende Absicherung zu verwenden.
Gefahr durch Netzspannung.
Ein elektrischer Schlag kann tödlich sein.
▶
10
Trenneinrichtungen müssen in Sichtweite und möglichst nahe beim Fronius Smart
Meter montiert und einfach zu bedienen sein.
Trenneinrichtungen müssen den Anforderungen von IEC 60947-1 und IEC 60947-3,
sowie alle nationalen und lokalen Bestimmungen für elektrische Anlagen, erfüllen.
Überstrom‑Schutz verwenden, der für max. 63 A bemessen ist.
Verbundene Leitungs‑Schutzschalter zur Überwachung von mehr als einer Netz-
spannung verwenden.
Der Überstrom‑Schutz muss die Netz-Anschlussklemmen mit den Bezeichnungen
L1, L2 und L3, schützen. In seltenen Fällen hat der Neutralleiter einen Über-
strom‑Schutz, der gleichzeitig neutrale und nicht geerdete Leitungen unterbrechen
muss.
Draht (starr): min. 1 mm² / max. 16 mm²
Draht (flexibel): min. 1 mm² / max. 10 mm²
Empfohlenes Drehmoment: 1,2 Nm / max. 1,4 Nm
Draht (starr): min. 0,05 mm² / max. 4 mm²
Draht (flexibel): min. 0,05 mm² / max. 2,5 mm²
Empfohlenes Drehmoment: 0,5 Nm / max. 0,8 Nm
WARNUNG!
Vor dem Anschließen der Netzspannungs-Eingänge an den Fronius Smart Meter die
Stromversorgung ausschalten.
