Verkabelung

WICHTIG!
Vor dem Anschließen der Netzspannungs-Eingänge an den Fronius Smart Meter TS die
Stromversorgung immer ausschalten.
Empfohlene Stärke der Litzen von Netzspannungsleitungen für die Anschlussklemmen
des Messeingangs und Messausgangs:
-
-
Empfohlene Stärke der Litzen für die Anschlussklemmen der Datenkommunikation:
-
-

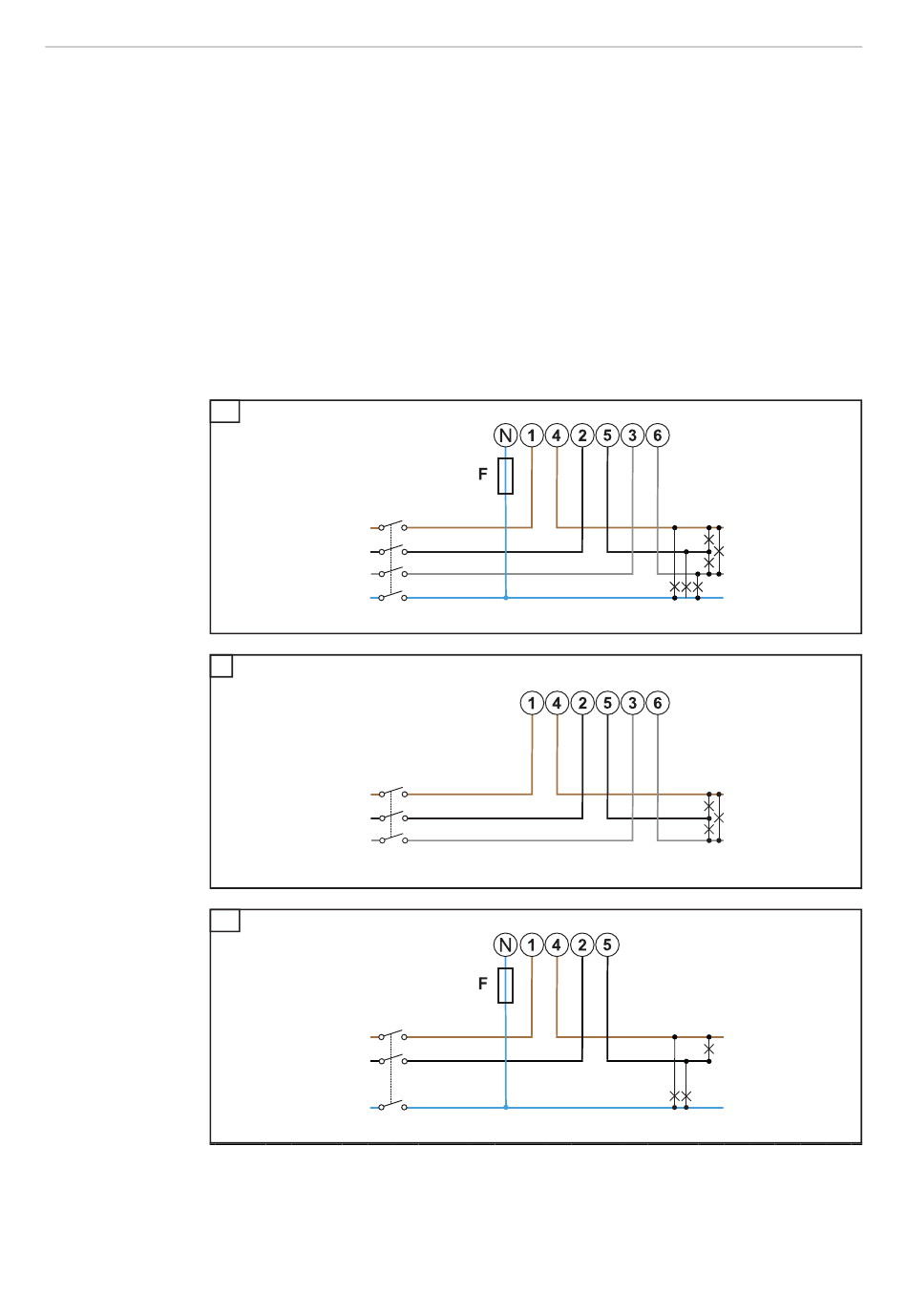

Jede Spannungsleitung gemäß der untenstehenden Grafiken mit der Klemmleiste verbin-
den.
3N
2N
18
Draht: 1 - 16 mm²
Empfohlenes Drehmoment: max. 2,8 Nm
Draht: min. 0,05 mm²
Empfohlenes Drehmoment: max. 0,4 Nm
L1
L2
L3
N
3
L1
L2
L3
L1
L2
N
