Verkabelung

Gefahr durch Netzspannung.
Ein elektrischer Schlag kann tödlich sein.
▶
WICHTIG!
Pro Schraubklemme nicht mehr als ein Kabel anschließen. Bei Bedarf Klemmenblöcke
verwenden.
Anschlussquerschnitt Strompfad:
-
-
-
Anschlussquerschnitt Datenkommunikation und Neutralleiter:
-
-
-

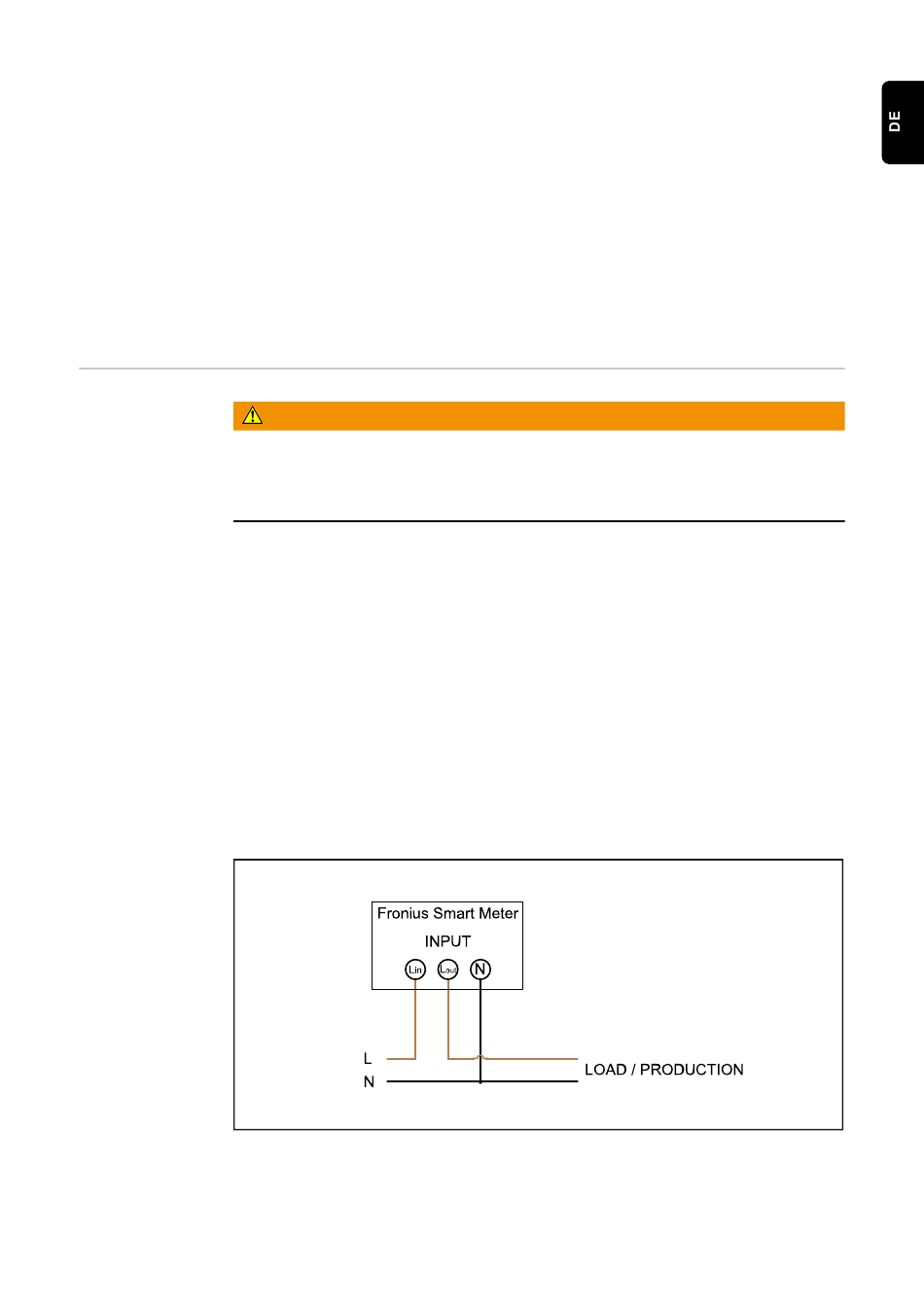

Jede Spannungsleitung gemäß der unten stehenden Grafik mit der Klemmleiste verbin-
den.
Schalter, Trenner und Schutzschalter müssen sich in Sichtweite und möglichst nahe
am Fronius Smart Meter befinden und müssen einfach zu bedienen sein.
Leitungs-Schutzschalter oder Sicherungsautomaten verwenden, die für max. 63
Ampere bemessen sind.
Zur Überwachung von mehr als einer Netzspannung verbundene Leitungs-Schutz-
schalter verwenden.
Die Leitungs-Schutzschalter oder Sicherungsautomaten müssen die Netz-
Anschlussklemme, welche mit der Bezeichnung L1 gekennzeichnet ist, schützen. In
den seltenen Fällen, in denen der Neutralleiter einen Überstromschutz hat, muss die
Überstrom-Schutzeinrichtung gleichzeitig sowohl neutrale als auch nicht geerdete
Leitungen unterbrechen.
Der Schaltkreisschutz/ die Trenneinrichtung muss die Anforderungen von IEC
60947-1 und IEC 60947-3, sowie alle nationalen und lokalen Bestimmungen für
elektrische Anlagen erfüllen.
WARNUNG!
Vor dem Anschließen der Netzspannungs-Eingänge an dem Fronius Smart Meter
die Stromversorgung ausschalten.
Draht (starr): min. 1 mm² / max. 16 mm²
Draht (flexibel): min. 1 mm² / max. 10 mm²
Empfohlenes Drehmoment: 1,2 Nm / max. 1,4 Nm
Draht (starr): min. 0,05 mm² / max. 4 mm²
Draht (flexibel): min. 0,05 mm² / max. 2,5 mm²
Empfohlenes Drehmoment: 0,5 Nm / max. 0,8 Nm
