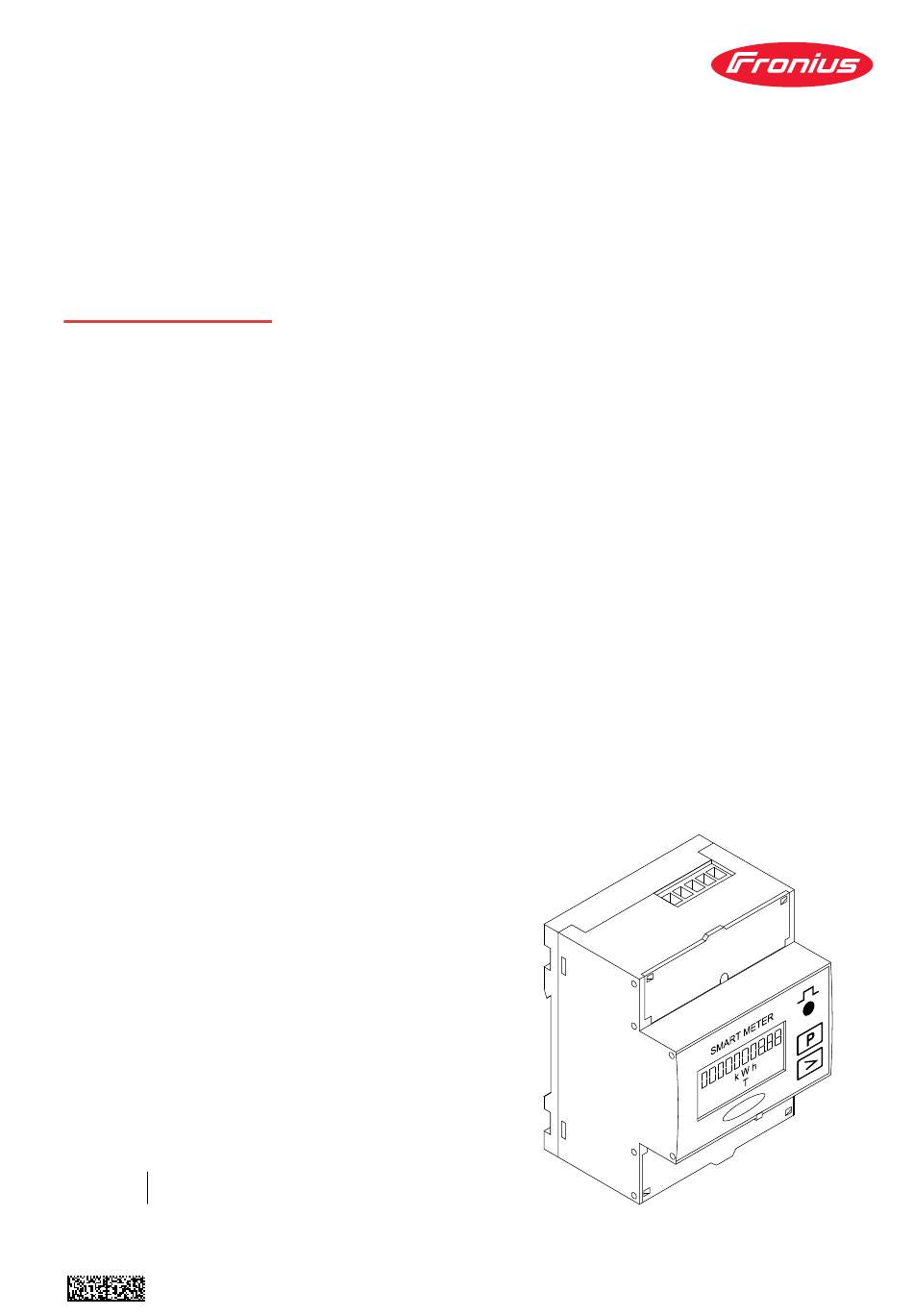

- Seite 1 Operating Instructions Fronius Smart Meter 63A-3 Bedienungsanleitung 42,0426,0293,DE 009-28042023...
-
Seite 3: Inhaltsverzeichnis
Modbus Teilnehmer - Fronius SnapINverter Multizähler-System - Fronius SnapINverter Modbus Teilnehmer - Fronius GEN24 Multizähler-System - Fronius GEN24 Wechselrichter Menüstruktur Adresse des Fronius Smart Meters einstellen Betriebs-Parameter Fronius Smart Meter ablesen Inbetriebnahme Fronius SnapINverter Allgemeines Verbindung zum Fronius Datamanager herstellen Fronius Smart Meter als Primärzähler konfigurieren... -
Seite 4: Sicherheitsvorschriften
Sicherheitsvorschriften Erklärung Si- GEFAHR! cherheitshinwei- Bezeichnet eine unmittelbar drohende Gefahr. ▶ Wenn sie nicht gemieden wird, sind Tod oder schwerste Verletzungen die Fol- WARNUNG! Bezeichnet eine möglicherweise gefährliche Situation. ▶ Wenn sie nicht gemieden wird, können Tod und schwerste Verletzungen die Folge sein. -
Seite 5: Umgebungsbedingungen
Nicht voll funktionstüchtige Sicherheitseinrichtungen vor dem Einschalten des Gerätes von einem autorisierten Fachbetrieb instandsetzen lassen. Schutzeinrichtungen niemals umgehen oder außer Betrieb setzen. Die Positionen der Sicherheits- und Gefahrenhinweise am Gerät sind aus dem Kapitel „Allgemeines“ der Bedienungsanleitung des Gerätes zu entnehmen. Störungen, die die Sicherheit beeinträchtigen können, vor dem Einschalten des Gerätes beseitigen. -
Seite 6: Allgemein
über ein lokales, autorisiertes Sammel- und Entsorgungssystem ein. Ein Ignorieren dieser EU Direktive kann zu potentiellen Auswirkungen auf die Umwelt und Ihre Gesundheit führen! Positionierung Der Fronius Smart Meter kann an zwei möglichen Standorten im System, am Ein- speisepunkt und am Verbrauchspunkt, installiert werden. - Seite 7 Positionierung am Einspeisepunkt Die Positionierung des Fronius Smart Meter am Einspeisepunkt. Positionierung am Verbrauchspunkt Die Positionierung des Fronius Smart Meter am Verbrauchspunkt.
-
Seite 8: Installation
Der Fronius Smart Meter kann auf einer DIN-Hutschiene 35 mm montiert wer- den. Das Gehäuse hat eine Abmessung von 4 TE (Teileinheiten, max. 72 mm). Schutzbeschal- Der Fronius Smart Meter ist ein fest verkabeltes Gerät und benötigt eine Trenn- tung einrichtung (Schutzschalter, Schalter oder Trenner) und einen Überstrom‑Schutz (Sicherungsautomat oder Leitungs‑Schutzschalter). -
Seite 9: Verkabelung
Trenneinrichtungen müssen in Sichtweite und möglichst nahe beim Fronius Smart Meter montiert und einfach zu bedienen sein. Trenneinrichtungen müssen den Anforderungen von IEC 60947-1 und IEC 60947-3, sowie alle nationalen und lokalen Bestimmungen für elektrische Anlagen, erfüllen. Überstrom‑Schutz verwenden, der für max. 63 A bemessen ist. -
Seite 10: Datenkommunikations-Leitung Am Wechselrichter Anschließen
Datenkommuni- Fronius SnapINveter: kations-Leitung Die Datenkommunikations-Anschlüsse des Fronius Smart Meters mit der Fronius am Wechselrich- Anlagenüberwachung im Wechselrichter verbinden. Es können mehrere Smart ter anschließen Meter im System verbaut werden, siehe Kapitel Multizähler-System - Fronius SnapINverter auf Seite A mit D+ verbinden. -
Seite 11: Abschluss-Widerstände - Symbolerklärung
Doppelt isolierte oder ummantelte Ausgangskabel verwenden, wenn sich die- se in der Nähe von blanken Leitern befinden. ▶ Abgeschirmte Twisted-Pair-Kabel verwenden, um Störungen zu vermeiden. ▶ Die Ausgänge des Fronius Smart Meters sind galvanisch von gefährlichen Spannungen getrennt. Abschluss-Wi- Wechselrichter im System derstände - z. - Seite 12 * Der Abschluss-Widerstand beim Fronius Smart Meter wird zwischen A und B hergestellt. Der Abschluss-Widerstand R 120 Ohm liegt dem Fronius Smart Me- ter bei.
-
Seite 13: Multizähler-System - Symbolerklärung
Einspeiseregelung. Sekundärzähler erfasst die Lastkurve einzelner Verbraucher (z. B. Waschmaschie- ne, Lampen, Fernseher, Wärmepumpe, etc.) im Verbrauchszweig und stellt die Messdaten für das Energy Profiling im Fronius So- lar.web bereit. Erzeugerzähler erfasst die Lastkurve einzelner Erzeuger (z. B. Windkraftanlage) im Verbrauchszweig und stellt die Messdaten für das Energy Pro-... -
Seite 14: Modbus Teilnehmer - Fronius Snapinverter
Eingang Batterie Ohmpilot Primärzähler Sekundärzähler Multizähler-Sys- Werden mehrere Fronius Smart Meter verbaut, muss für jeden eine eigene tem - Fronius Adresse des Fronius Smart Meters einstellen auf Seite 17) ein- Adresse (siehe SnapINverter gestellt werden. Der Primärzähler erhält immer die Adresse 1. Alle weiteren Zähler werden im Adressbereich von 2 bis 14 durchnummeriert. -
Seite 15: Modbus Teilnehmer - Fronius Gen24
Die Platzierung der Abschlusswiderstände für jeden Kanal individuell durchführen. Modbus Teilneh- Die Eingänge M0 und M1 können frei gewählt werden. An der Modbus Anschluss- mer - Fronius klemme können auf den Eingängen M0 und M1 jeweils max. 4 Modbus Teilnehmer GEN24 angeschlossen werden. -
Seite 16: Multizähler-System - Fronius Gen24 Wechselrichter
Eingang Batterie Ohmpilot Primärzähler Sekundärzähler Multizähler-Sys- Werden mehrere Fronius Smart Meter verbaut, muss für jeden eine eigene tem - Fronius Adresse (siehe Adresse des Fronius Smart Meters einstellen auf Seite 17) ein- GEN24 Wechsel- gestellt werden. Der Primärzähler erhält immer die Adresse 1. Alle weiteren richter Zähler werden im Adressbereich von 2 bis 14 durchnummeriert. -
Seite 17: Menüstruktur
Gewünschte Adresse einstellen. Zulässige Werte: 1 - 14 Betriebs-Para- Symbol Name Event Funktion meter Fronius Page weiter zur nächsten Anzeige Smart Meter ab- lesen Page Wert zurücksetzen / Menü wechseln 2 Sekunden Die folgenden Abbildungen sind symbolhafte Darstellungen. Die angezeigten... - Seite 18 Anzeige Beschreibung Verbrauchte Gesamt-Wirk- energie Gesamt-Blindenergie Wirkenergie Einspeisung Total maximaler Wirkleistungs-Mit- telwert Pfeiltaste 2 Sekunden drücken, um den Wert zurückzusetzen Mittelwert Wirkleistung Spannungs- und Strom-Menü Pfeiltaste drücken und 2 Se- kunden warten, bis die nächste Anzeige (Strom Phase L1) er- scheint.
- Seite 19 Anzeige Beschreibung Wirkleistung Blindleistung Scheinleistung Wirkleistung Phase L1 Wirkleistung Phase L2 Wirkleistung Phase L3 Blindleistung Phase L1 Blindleistung Phase L2 Blindleistung Phase L3 Leistungsfaktor Phase L1 Leistungsfaktor Phase L2 Leistungsfaktor Phase L3 Frequenz / Leistungsfaktor...
-
Seite 21: Inbetriebnahme
Inbetriebnahme... -
Seite 23: Fronius Snapinverter
Für den Menüpunkt „Zähler“ ist die Eingabe des Service-Passworts erforderlich. Dreiphasige oder einphasige Fronius Smart Meter können verwendet werden. Die Auswahl erfolgt in beiden Fällen über den Punkt „Fronius Smart Meter“. Der Fronius Datamanager ermittelt automatisch den Zählertyp. Ein Primärzähler und mehrere Sekundärzähler können ausgewählt werden. Der Primärzähler muss zuerst konfiguriert werden, bevor ein Sekundärzähler aus-... -
Seite 24: Fronius Smart Meter Als Sekundärzähler Konfigurieren
Status OK angezeigt wird. Wird der Status Zeitüberschreitung angezeigt, den Vorgang wiederholen. Auf die Schaltfläche klicken, um die Einstellungen zu speichern. Der Fronius Smart Meter ist als Primärzähler konfiguriert. In dem Menübereich „Aktuelle Gesamtansicht“ wird die Leistung der PV-Modu- le, der Eigenverbrauch, die Netzeinspeisung und Batterieladung (falls vorhanden) angezeigt. -
Seite 25: Fronius Gen24 Wechselrichter
Fachpersonal durchgeführt werden! Für den Menüpunkt „Gerätekonfiguration“ ist die Eingabe des Techniker-Pass- worts erforderlich. Dreiphasige oder einphasige Fronius Smart Meter können verwendet werden. Die Auswahl erfolgt in beiden Fällen über den Menübereich „Komponenten“. Der Zählertyp wird dabei automatisch ermittelt. -
Seite 26: Fronius Smart Meter Als Primärzähler Konfigurieren
Auf die Schaltfläche „Hinzufügen“ klicken. Auf die Schaltfläche „Speichern“ klicken, um die Einstellungen zu speichern. Der Fronius Smart Meter ist als Primärzähler konfiguriert. Fronius Smart Webseite des Wechselrichters aufrufen. Meter als Se- Webbrowser öffnen. kundärzähler In die Adressleiste des Browsers die IP-Adresse (IP-Adresse für WLAN: konfigurieren 192.168.250.181, IP-Adresse für LAN: 169.254.0.180) oder den Host-... - Seite 27 Im Eingabefeld den Namen des Zählers eingeben. In der Dropdown-Liste „Kategorie“ die Kategorie (Erzeuger oder Verbrau- cher) auswählen. Auf die Schaltfläche „Hinzufügen“ klicken. Auf die Schaltfläche „Speichern“ klicken, um die Einstellungen zu speichern. Der Fronius Smart Meter ist als Sekundärzähler konfiguriert.
-
Seite 28: Technische Daten
Technische Daten Technische Da- Modbus Übertragungsgeschwindigkeit: 9600 baud Parity bit: keines Softwareversion: Datamanager 3.7.2 / Energypackage 1.3.3 Eingang Nennspannung (4-Leiter) 230 - 400 V Arbeitsbereich ±15 % Leistungsaufnahme im Spannungs- 2,2 VA (1,5 W) dreiphase pfad (max. Spannung) Nennfrequenz 50 - 60 Hz Toleranz 49...61 Hz Nennstrom, lb... - Seite 29 Ausgang Antwortzeit ≤ 200 ms Isolation (EN/IEC 62052-11, 62053-21) Installationskategorie Verschmutzungsgrad Isolationsspannung 300 V Phase-Neutral Elektromagnetische Verträglichkeit Emissionstest gem. EN/IEC 62052-11, EN50470 Immunitätstest gem. EN/IEC 62052-11, EN50470 Arbeitsbedingungen Referenztemperatur 23° C (±2° C) Arbeitsbereich -25...55° C Grenztemperatur für Lagerung und -40...70°...
-
Seite 30: Fronius Werksgarantie
Fronius Werks- Detaillierte, länderspezifische Garantiebedingungen sind im Internet erhältlich: garantie www.fronius.com/solar/garantie Um die volle Garantielaufzeit für Ihren neu installierten Fronius Wechselrichter oder Speicher zu erhalten, registrieren Sie sich bitte unter: www.solarweb.com.
