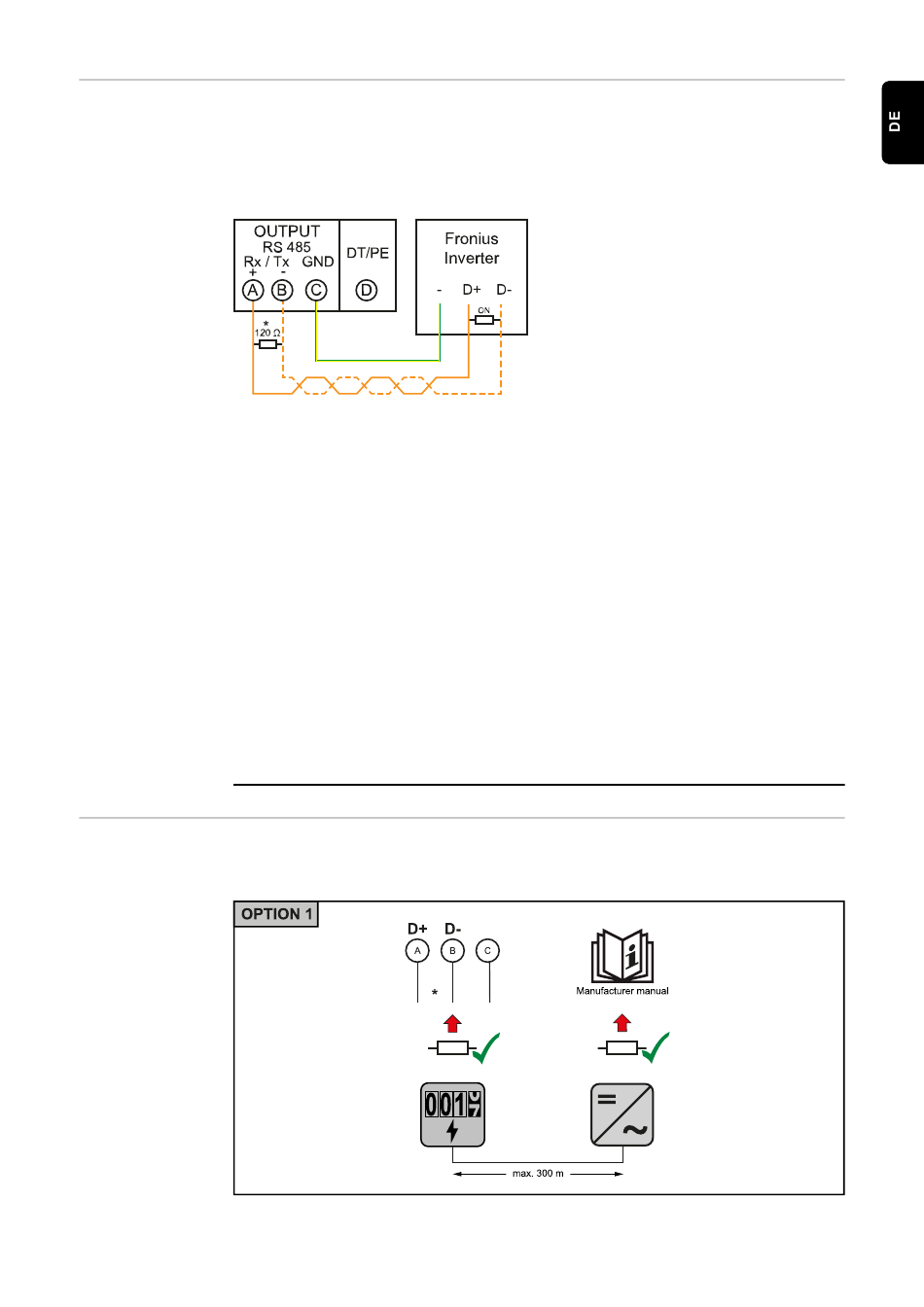

Datenkommuni- Die Datenkommunikations-Anschlüsse des Fronius Smart Meters mit der Fronius Anla-
kations-Leitung genüberwachung im Wechselrichter verbinden.
am Wechselrich- -
ter anschließen -
-
Werden mehrere Fronius Smart Meter verbaut, siehe Kapitel
Seite „13".
WICHTIG!
Weitere Informationen zur erfolgreichen Inbetriebnahme.
Folgende Hinweise zum Anschließen der Datenkommunikations-Leitung am Wechsel-
richter beachten.
▶
▶
▶
▶
▶
▶
Abschluss-Wider- Auf Grund von Interferenzen wird die Verwendung von Abschluss-Widerständen gemäß
stände der nachfolgenden Übersicht für eine einwandfreie Funktion empfohlen.
A (Fronius Smart Meter) mit D+ (Fronius Wechselrichter) verbinden
B (Fronius Smart Meter) mit D- (Fronius Wechselrichter) verbinden
C (Fronius Smart Meter) mit - (Fronius Wechselrichter) verbinden
Kabel vom Typ CAT5 oder höher verwenden.
Für zusammen gehörende Datenleitungen (D+ und D-) ein gemeinsam verdrilltes
Kablepaar verwenden.
Sind die Ausgangskabel nahe der Netzverkabelung, Drähte oder Kabel die auf 300
V bis 600 V ausgerichtet sind, verwenden (niemals weniger als die Betriebsspan-
nung).
Doppelt isolierte oder ummantelte Ausgangskabel verwenden, wenn sich diese in
der Nähe von blanken Leitern befinden.
Abgeschirmte Twisted-Pair-Kabel verwenden, um Störungen zu vermeiden.
Die Ausgänge des Fronius Smart Meters sind galvanisch von gefährlichen Spannun-
gen getrennt.
„Multi Zähler System" auf
