Montage
5.1
Übersicht Montage

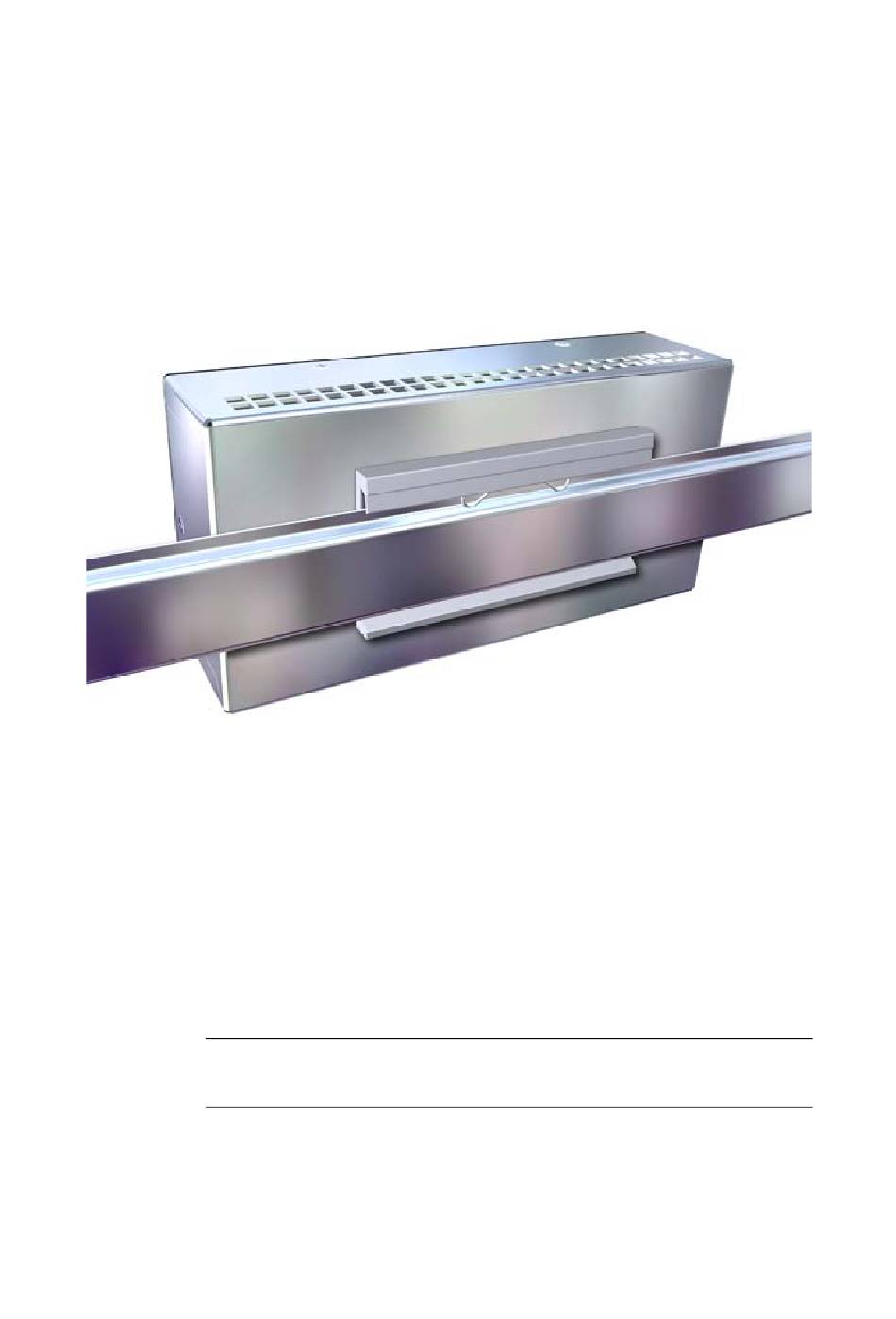

Bild 5-1
SICLOCK TC 400 - Montageansicht
SICLOCK TC 400 ist im Schaltschrank an leicht zugänglicher Stelle zu montieren.
Das Gehäuse kann mittels Schnappbefestigung auf Hutschiene (EN 50022-35)
oder auf SIMATIC S5 Normprofilschiene (6ES5 710-8maxx) befestigt werden.
Zum Ein- und Aushängen des Gerätes auf der Hutschiene und zur ungehinderten
Wärmeabfuhr muss oberhalb des Gerätes ein Freiraum von 100 mm eingehalten
werden.
Unterhalb des Gerätes ist ein Freiraum von mindestens 100 mm für die Prozess-
signalstecker einzuhalten.
Unterhalb dieses Freiraumes empfiehlt sich die Montage eines geeigneten Kabel-
kanals.
Hinweis
Achten Sie auf die korrekte Verriegelung der Schnappbefestigung.
Siehe auch Maßbild (Kapitel 14).
© Siemens AG 2007 All Rights Reserved
®
SICLOCK
TC 400 Betriebsanleitung
5
5-31
