CM2N8174de_08
2013-02-22
TX-I/O™
Super-Universalmodule
• Zwei voll kompatible Ausführungen:
– TXM1.8X:
– TXM1.8X-ML:
• 8 universelle I/O-Punkte, einzeln konfigurierbar als
– Digitaler Eingang:
– Analoger Eingang:
– Analoger Ausgang: 0..10V, 4..20mA (I/O-Punkte 5 ... 8)
• Kompakte Bauform gemäss DIN, geringer Platzbedarf
• Aufteilung in Klemmensockel und Elektronikeinsatz für optimale Handhabung
– Selbstaufbauender Bus für einfachste Installation
– Trennklemmenfunktion für schnelle Inbetriebnahme
– Sekundenschneller Austausch des Elektronikeinsatzes ohne
Umverdrahtung, bei voller Funktionsfähigkeit der restlichen I/O Module
• Alle Klemmen direkt auf den Modulen; für direkten Anschluss der Feldgeräte
ohne zusätzliche Reihenklemmen
• Einfaches Bedienungs- und Anzeigekonzept
– I/O-Status-LED pro I/O-Punkt, Wirksinn und Helligkeit entsprechend I/O-
Funktion
– LEDs und LCD zur schnellen Störungs-Diagnose
• Doppelseitige Beschriftung aller I/O Punkte mit Beschriftungsschild
8 Ein / Ausgänge mit LED Signal / Störungs-Anzeige

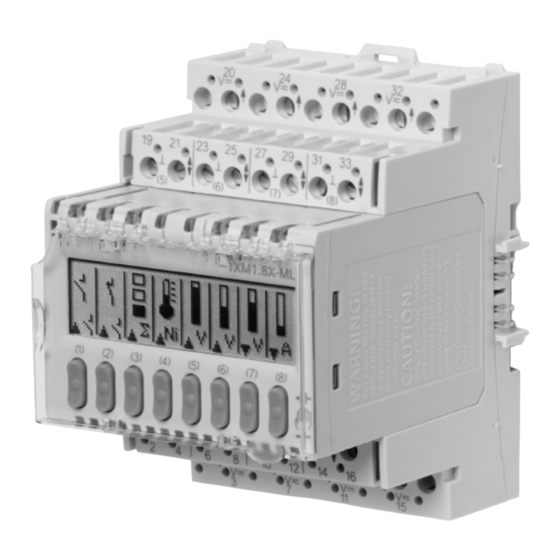

Wie TXM1.8X, jedoch Zusätzlich lokale Bedienung
mit LCD-Darstellung (LVB nach ISO 16 484-2)
Dauerkontakt, Impuls oder Zähler
Fühler, 0..10V, 4..20mA
8
TXM1.8X
TXM1.8X-ML
Building Technologies
174
Werbung
Verwandte Anleitungen für Siemens TXM1.8X
Inhaltszusammenfassung für Siemens TXM1.8X
- Seite 1 • Zwei voll kompatible Ausführungen: – TXM1.8X: 8 Ein / Ausgänge mit LED Signal / Störungs-Anzeige – TXM1.8X-ML: Wie TXM1.8X, jedoch Zusätzlich lokale Bedienung mit LCD-Darstellung (LVB nach ISO 16 484-2) • 8 universelle I/O-Punkte, einzeln konfigurierbar als – Digitaler Eingang: Dauerkontakt, Impuls oder Zähler...
-
Seite 2: Funktion
Kompatibilität Unterstützung der Signaltypen und Funktion in verschiedenen Gebäudeautomations- systemen: siehe TX-I/O Projektierungs- und Installationshandbuch, CM110562. Typenübersicht Super-Universalmodul TXM1.8X Super-Universalmodul TXM1.8X-ML mit LCD-Display und lokaler Bedienung Lieferung Klemmensockel und Elektronikeinsatz werden zusammengesteckt in einer Schachtel geliefert. Zubehör Erhältlich sind u. a. Adressschlüssel, bedruckbare Beschriftungsschilder-Bogen und Ersatz-Beschriftungsschild-Halter. - Seite 3 Prüfabgriff (Stifte 1.8 ... 2 mm) und Klemmennummer Signalbezeichnung Bedien-Status-LEDs (gelb) Adressschlüssel und Modul-Status-LED LCD-Display (nur TXM1.8X-ML) I/O-Punkt-Nummern Handtaste für lokale Bedienung (nur TXM1.8X-ML) I/O-Status-LEDs (grün) * Kombi-Schrauben ab Mitte 2012. • I/O-Status-LEDs Die I/O-Status-LEDs (grün) zeigen den Zustand der Ein / Ausgänge an (Peripherie) •...
-
Seite 4: Entsorgung
Die örtliche und aktuell gültige Gesetzgebung ist zu beachten. Projektierung, Montage, Installation Beachten Sie dazu bitte die folgenden Dokumente: Dokument Nummer TX-I/O™ Funktionen und Bedienung CM110561 TX-I/O™ Projektierungs- und Installationshandbuch CM110562 Ablösung von Legacy-Modulen CM110563 4/10 Siemens TXM1.8X, TXM1.8X-ML – Super-Universalmodule CM2N8174de_08 Building Technologies 2013-02-22... - Seite 5 Eingängen im gleichen Kabelkanal liegen, müssen abgeschirmt werden. Kontaktabfrage-Spannung DC 21.5 ...25 V Kontaktabfrage-Strom 1.0 mA (Anfangsstrom 6 mA) Übergangswiderstand Max. 200Ω bei geschlossenen Kontakten Übergangswiderstand Min. 50kΩ bei offenen Kontakten 5/10 Siemens TXM1.8X, TXM1.8X-ML – Super-Universalmodule CM2N8174de_08 Building Technologies 2013-02-22...
- Seite 6 ≤ 4.5 mm * Kombi-Schrauben ab Mitte 2012 Max. Anzugsdrehmoment 0.6 Nm Prüfabgriffe (Testklemmen) Stift Durchmesser 1.8 … 2.0 mm Lokale Vorrang-Bedieneinrichtung Lokale Bedienung ISO 16 484-2, Abschnitt 3.110 (nur TXM1.8X-ML) 6/10 Siemens TXM1.8X, TXM1.8X-ML – Super-Universalmodule CM2N8174de_08 Building Technologies 2013-02-22...
- Seite 7 RL 2002/95/EG (RoHS-Richtlinie) Farbe Klemmensockel und Elektronikeinsatz RAL 7035 (lichtgrau) Gehäuse nach DIN 43880, siehe Massbilder Abmessungen TXM1.8X 194 / 215 g Gewicht Ohne / mit Verpackung TXM1.8X-ML 211 / 232 g 7/10 Siemens TXM1.8X, TXM1.8X-ML – Super-Universalmodule CM2N8174de_08 Building Technologies 2013-02-22...
- Seite 8 Externe Speisung nicht erden (Erdschlaufe) Klemmenbelegung TXM1.8X, TXM1.8X-ML I/O-Punkt Messnull ⊥ (–) Eingang Fühlerspeisung AC / DC wahlweise 7, 15, 24, 32 Fühlerspeisung DC +24 V wahlweise 3, 11, 20, 28 8/10 Siemens TXM1.8X, TXM1.8X-ML – Super-Universalmodule CM2N8174de_08 Building Technologies 2013-02-22...
- Seite 9 Kabelquerschnitt für 10 A gemäss landesspezifischen Vorschriften verwenden Alle Speise-Klemmen DC 24 V sind untereinander verbunden. Sie sind im Modul gegen Kurzschluss und Falschverdrahtung abgesichert Für Details zur Verdrahtung siehe TX-I/O™ Projektierungs- und Installationshandbuch, CM110562. 9/10 Siemens TXM1.8X, TXM1.8X-ML – Super-Universalmodule CM2N8174de_08 Building Technologies 2013-02-22...
- Seite 10 Massbilder Masse in mm 10/10 2007 - 2013 Siemens Schweiz AG Änderungen vorbehalten Siemens TXM1.8X, TXM1.8X-ML – Super-Universalmodule CM2N8174de_08 Building Technologies 2013-02-22...
