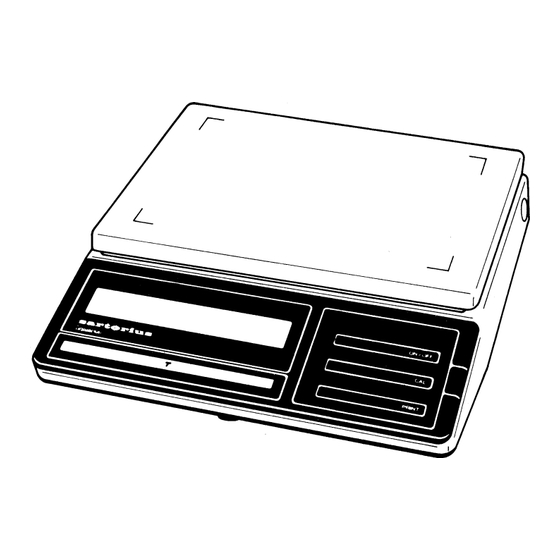

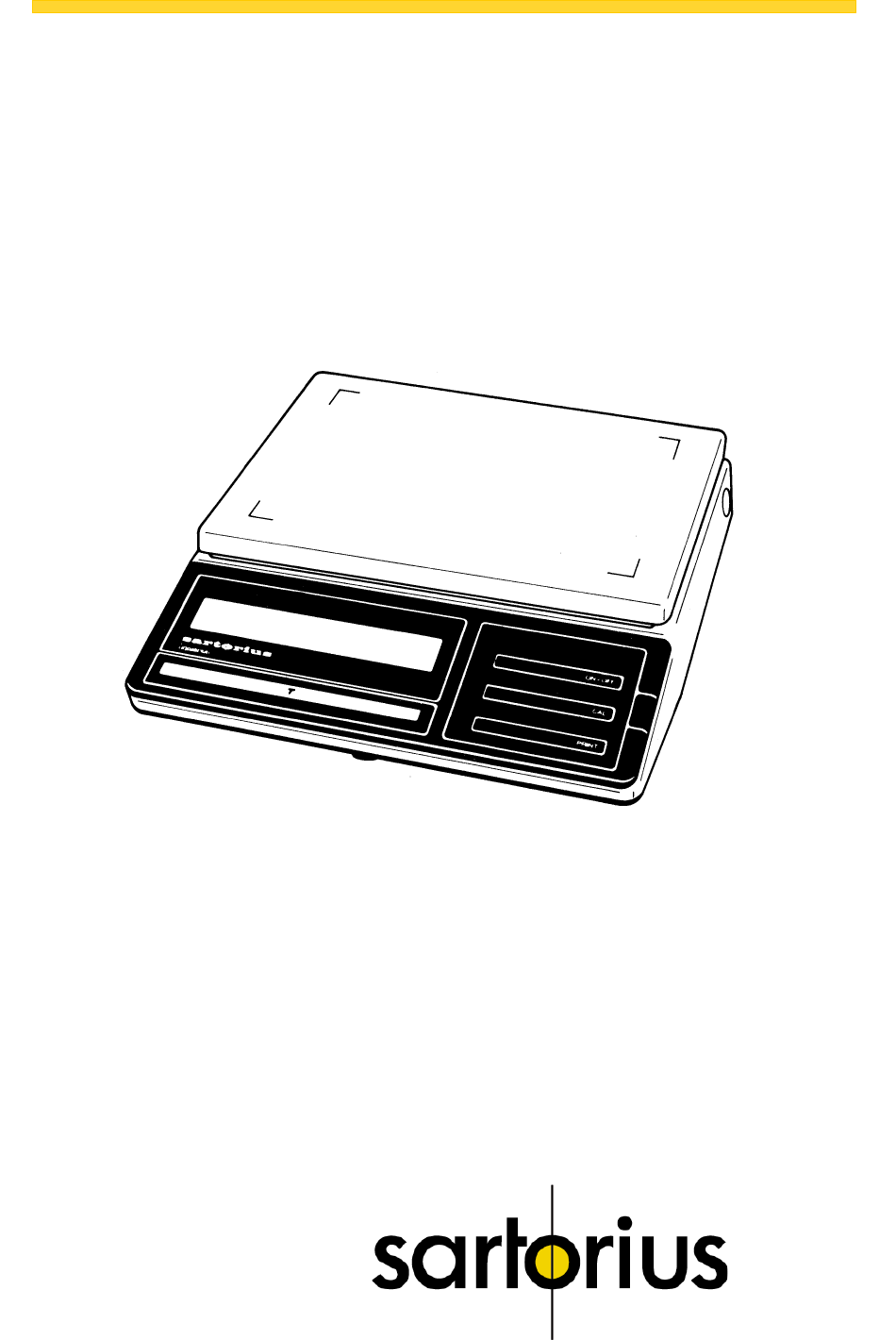

- Seite 1 Sartorius Universal. U 4600 P. Elektronische Präzisionswaage Aufstellungs- und Betriebsanleitung...
- Seite 2 Waagschale Netzanschluss, Netzsicherung, Spannungswähler Stellfuß Entriegelungsschalter ON/OFF-Taste CAL-Taste PRINT-Taste (nur aktiv bei eingebauter Datenschnittstelle) Tariertaste Gewichtsanzeige Libelle...
-
Seite 3: Inhaltsverzeichnis
Inhalt. Seite Das Produkt (Garantie) Lieferumfang Inbetriebnahme Betreiben der Waage Kalibrieren Waagenbetriebsprogramm Technische Daten... - Seite 4 Sartorius Universal U 4600 P. Mit dieser Sartorius Waage haben Sie ein hochwertiges elekt- ronisches Gerät erworben. Sartorius erleichtert Ihnen mit dieser Waage die tägliche Arbeit. Bitte lesen Sie die Aufstellungs- und Betriebsanleitung auf- merksam durch, bevor Sie mit Ihrer neuen Waage arbeiten.
-
Seite 5: Das Produkt (Garantie)
Lieferumfang. Verschenken Sie nicht Ihren erweiterten Garantieanspruch. Schicken Sie uns bitte die vollständig ausgefüllte Garantiean- meldung. Lieferumfang Der Lieferumfang umfasst die abgebildeten Teile. Bewahren Sie die Verpackung für einen eventuell notwendigen Versand auf, um Transportbeschädigung auszuschließen. -
Seite 6: Inbetriebnahme
Inbetriebnahme. Setzen Sie die Waagschale auf die Waage auf. Die Waage ist eingestellt auf 220 Volt. Anpassen an andere Spannung: Stellen Sie den Spannungswähler (2) auf den Wert der örtlichen Spannung ein. Vermerken Sie die geänderte Einstellung auf dem Typenschild. Wechseln Sie bei einer Einstellungsänderung auf 100/120 V die eingebaute Sicherung (2) T 160mA gegen die mitgelieferte Si- cherung T 315 mA aus. -
Seite 7: Betreiben Der Waage
Betreiben der Waage. Zu Ihrer Information erscheinen folgende Sonderinformati- onen in der Gewichtsanzeige BUSY Der Waagenprozessor arbeitet eine Funktion ab und übernimmt keine weitere Aufgabe. STANDBY Die Waage ist über die ON/OFF-Taste (5) ausgeschaltet wor- den und befindet sich im STANDBY-Betrieb POWER OFF Die Waage war vom Netz getrennt (Neuanschluss, Stromaus- fall). - Seite 8 Drücken Sie zum Ein- und Ausschalten die ON/OFF-Taste (5). Zusätzlich können Sie über die Tarier-Taste (8) einschalten. Nach dem Anschluss an das Netz erlischt beim Ausschalten nur die Anzeige. Die Waagenelektronik bleibt eingeschaltet (STANDBY). Die Waage ist so ohne Anwärmzeit sofort nach dem Einschalten wieder betriebsbereit.
-
Seite 9: Kalibrieren
Kalibrieren. — nur möglich mit genauem Kalibriergewicht (2000 g) — siehe Zubehör — Entlasten Sie die Waage und drücken Sie die CAL-Taste min- destens 3 Sekunden, bis der Kalibriergewichtswert in der An- zeige erscheint. Stellen Sie die Kalibriergewichte mitten auf die Waagschale. Das Gewichtseinheitszeichen erscheint in der Gewichtsanzeige. -
Seite 10: Waagenbetriebsprogramm
Waagenbetriebsprogramm. Über das Waagenbetriebsprogramm können Sie Ihre Waage an unterschiedliche Wägebedingungen und -aufgaben anpassen und die landesübliche Gewichtseinheit wählen. Werkseitig ist ein Standardprogramm eingestellt, das gegen versehentliche Änderung gesperrt ist. Der "Code" ist der Informationsträger des Waagenbetriebspro- gramms. Er besteht aus drei Ziffern für Seite, Zeile und Wort. Zugang zum Waagenbetriebsprogramm: Bei ausgeschalteter Waage (STANDBY) die Tariertaste (8) ge- drückt halten und gleichzeitig die ON/OFF-Taste (5) betätigen. - Seite 11 Nach Aufruf des Waagenbetriebsprogramms beginnt neben der Zustandskennung »L« oder »C« die Ziffernfolge 0-5 für die "Sei- te" durchzulaufen. Drücken Sie bei Anzeige der entsprechenden Ziffer des zu ü- berprüfenden oder neu einzustellenden Codes die Tariertaste. Die Codezahl der "Seite" bleibt nun in der Anzeige stehen und die Ziffernfolge für die "Zeilen"...
- Seite 12 C 1 3 1 Seite Zeile Wort Waagenbetriebsprogramm (aktive Parameter) Code Aufstellort Code Programmiersperre sehr ruhig C 1 1 1 C 4 1 1 ruhig C 1 1 2 C 4 1 2 unruhig C 1 1 3 sehr unruhig Code Hupe...
-
Seite 13: Technische Daten
Technische Daten. Modell U 4600P Wägebereich 600/1200/3000/4140 Ablesbarkeit 0,01/0,02/0,05/0,1 Tarierbereich (subtraktiv) 4140 ≤±0,01/0,01/0,025/0,05 Standardabweichung ≤±0,02/0,02/0,05/0,1 Max. Linearitätsabweichung Einschwingzeit (typisch) Anzeigefolge 0,1 – 0,8 (wählbar) Anpassung an Einsatz- u. Aufstellbedingungen 4 optimierte Digitalfilter Stillstandsbreite 0,25 ... 64 (wählbar) Umgebungstemperaturbereich 273-313 (0 C ... - Seite 14 Internet: http://www.sartorius.com Copyright by Sartorius AG, Göttingen, Deutschland. Nachdruck oder Übersetzung, auch auszugsweise, ist ohne schriftliche Genehmigung der Sartorius AG nicht gestattet. Alle Rechte nach dem Gesetz über das Urheberrecht bleiben der Sartorius AG vorbehalten. Änderungen der Technik, Ausstattung und Form der Geräte gegenüber den Angaben und Abbildungen in dieser...
