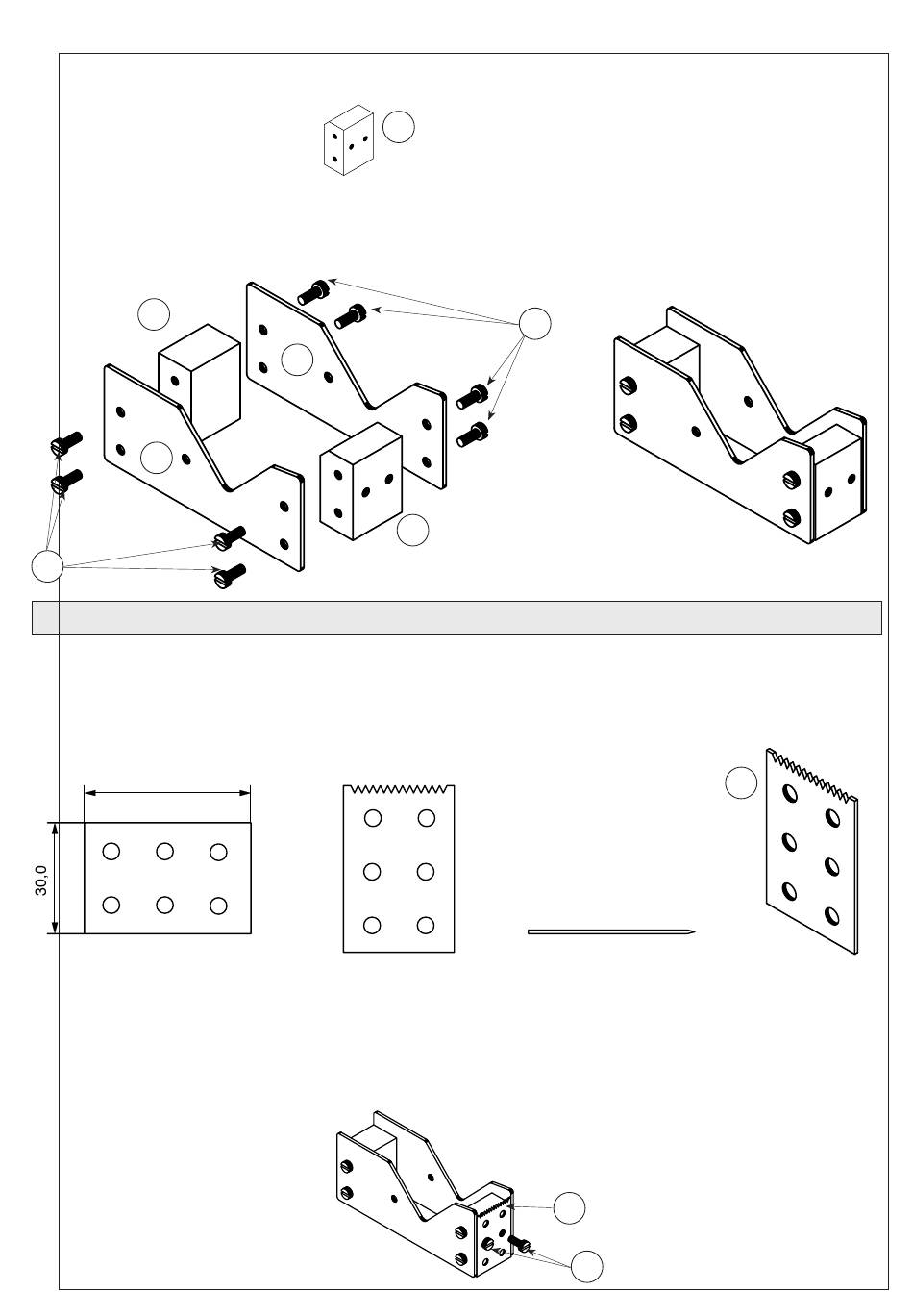

6.2.5 Alle Gewindebohrungen mit einem 90°-Senker leicht ansenken (entgraten).
6.2.6 Teil 2 an der Hinterkante nach Zeichnung anfasen.
6.2.7 Gewindebohrungen säubern (Pressluft), und die Teile (1/2a/2b) mit den 8 Schrauben (9) zusammensetzen.
2b
1
9
Hinweis:
inden
6.3 Herstellung Abreißmesser
6.3.1 Vom Lochblechstreifen (3) 1 x 30 x 100 mm ein Stück mit 45 mm Länge absägen. Der Rest kann evtl. für ein zwei-
tes Abreißmesser verwendet werden.
6.3.2 Mit einer Schlüsselfeile (Nadelfeile) kleine Zacken herausarbeiten.
45,0
Hinweis:
6.3.3 Anschließend die Spitzen anschrägen bis eine scharfe Schneide entstanden ist.
6.3.4 Abreißmesser am Abroller einpassen und Bohrungen überprüfen.
Hinweis:
6.3.5 Abreißmesser (3) mit zwei Schrauben (10) am Messerhalter (2) befestigen.
6
2a
1
2a
Sollten evtl. die Teile nicht korrekt verbunden werden können, kann man die Bohrungen
Seitenteilen etwas korrigieren.
Darauf achten, daß die Zacken auf einer Höhe sind!
Geringe Abweichungen können durch Vergrößern der Bohrungen nachgebessert werden!
9
3
9
3
D112134#1
