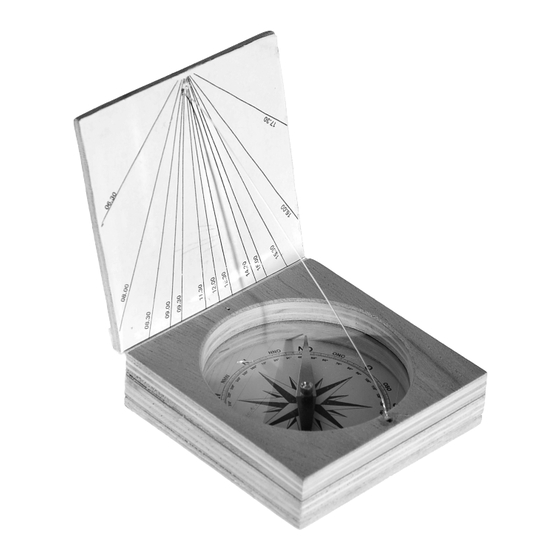

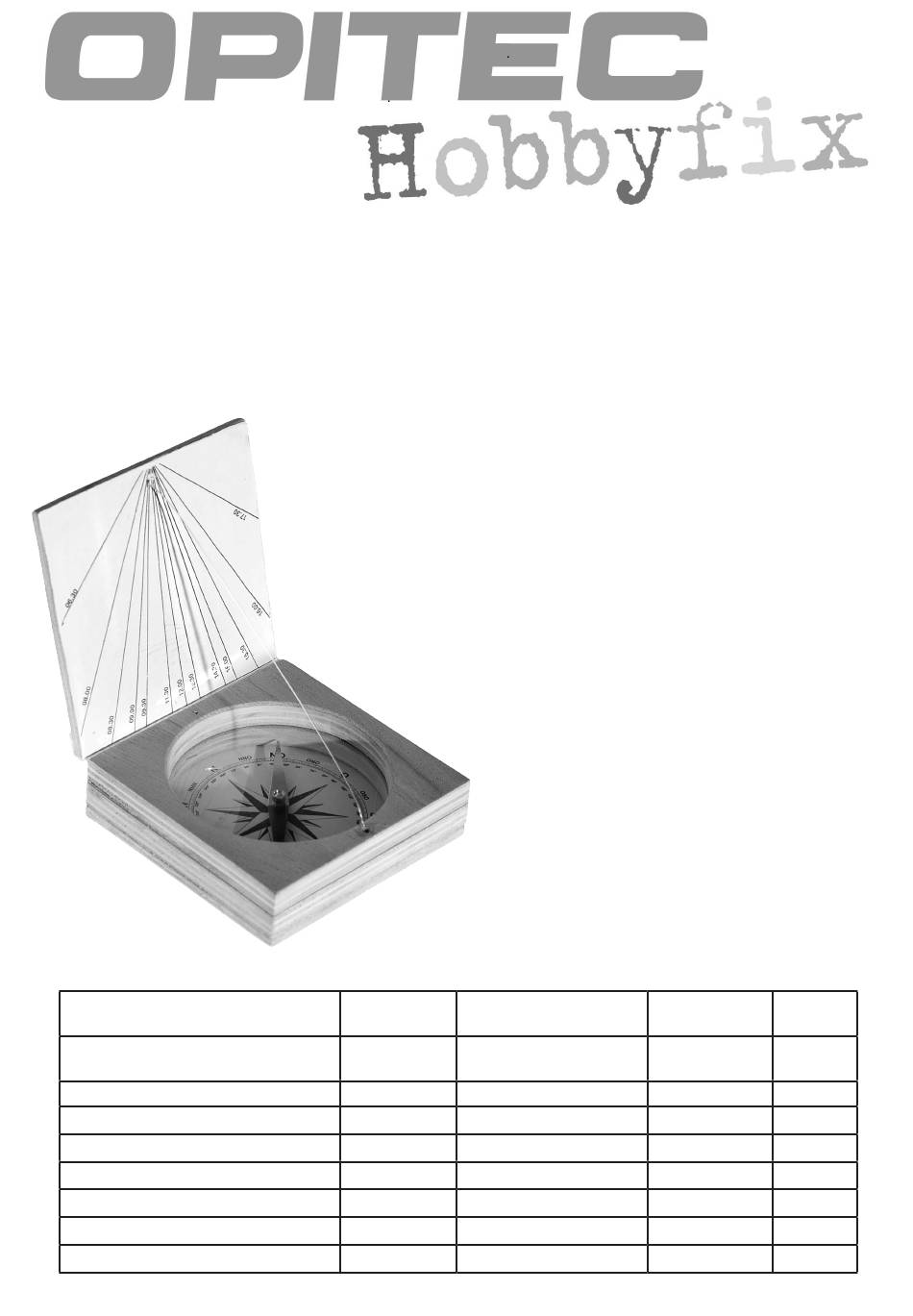

K o m p a s s m i t S o n n e n u h r
STÜCKLISTE
Sperrholzplatte
Sperrholzplatte
Tiefziehfolie
Perlonfaden
Magnetnadel
Nagel
Baumwollband
D115420#1
115.420
Stückzahl
Maße (mm)
1
200 x 100 x 10)
1
200 x 100 x5
1
120 x 120 x 0,5
1
ca. 1000
1
75
1
15
1
40 x 400
Benötigtes Werkzeug:
Schere
Bastelmesser
Bleistift + Stahllineal
Laubsäge mit Zubehör
Hammer
Holzleim
Alleskleber
Schmirgelpapier
Hinweis
Bei den OPITEC Werkpackungen han-
delt es sich nach Fertigstellung nicht
um Artikel mit Spielzeugcharakter all-
gemein handelsüblicher Art, sondern
um Lehr- und Lernmittel als Unterstüt-
zung der pädagogischen Arbeit.
Bezeichnung
Zwischenteile
Boden, Deckel
Abdeckung
Zeiger
Teile-Nr.
1
2
3
4
5
6
7
1
Werbung
Verwandte Anleitungen für Opitec Hobbyfix 115.420
Inhaltszusammenfassung für Opitec Hobbyfix 115.420
- Seite 1 Bleistift + Stahllineal Laubsäge mit Zubehör Hammer Holzleim Alleskleber Schmirgelpapier Hinweis Bei den OPITEC Werkpackungen han- delt es sich nach Fertigstellung nicht um Artikel mit Spielzeugcharakter all- gemein handelsüblicher Art, sondern um Lehr- und Lernmittel als Unterstüt- zung der pädagogischen Arbeit. STÜCKLISTE Stückzahl...
- Seite 2 BAUANLEITUNG Schritt 1 Maße für den Boden (2b) und Deckel (2a) auf die Sperrholzplatte (2) 5 x 100 x 200 mm übertragen. Deckel ø 1 mm durchboh- ren und anschließend Sperrholzplatte halbieren. Sägeschnitte sauber verschleifen. Hinweis: Zum Markieren der Mitte im Boden (2b) zwei Diagonalen ziehen! 200,0 100,0 200,0...
- Seite 3 BAUANLEITUNG Schritt 4 Tiefziehfolie (3) 0,5 x 120 x 120 mm mit einer Schere auf 0,5 x 100 x 100 mm zuschneiden. Schritt 5 Durch den markierten Mittelpunkt der Bodenplatte (2a) einen 15 mm langen Nagel (6) klopfen. Hinweis: Der Nagelkopf soll in der Bodenplatte versenkt sein, damit der Untergrund nicht verkratzt wird! Magnetnadel (5) auf den Nagel stecken.
- Seite 4 BAUANLEITUNG Schritt 7 Zwischenstück (1b) auf einer Seite mit Leim bestreichen und deckungsgleich mit der eingeleimten Fläche auf die Grundplatte (Windrose) leimen. Oberfläche vom Zwischenstück (1b) mit Alleskleber bestreichen und Tiefziehfolie (3) deckungsgleich aufkleben. Hinweis: Darauf achten, dass die Magnetnadel ohne Widerstand drehen kann! Schritt 8 Das Zwischenstück (1a) auf der Unterseite mit Alleskleber bestreichen und deckungsgleich mit der eingestrichenen Fläche auf die Tiefziehfolie kleben.
- Seite 5 BAUANLEITUNG Schritt 10 Vom Nylonfaden (4) ein Stück mit ca. 250 mm Länge abschneiden und an einem Ende verknoten. Den Nylonfadenknoten in die 1mm-Bohrung des Zwischenstücks (1b) mit Alleskleber einkleben. Das freie Ende durch die 1mm Bohrung im Deckel fädeln. Den Deckel im 90°-Winkel aufklappen und den Nylonfaden stramm anziehen und in dieser Stellung am Deckel verknoten.
- Seite 6 D115420#1...
- Seite 7 Windrose M 1 : 1 360° Papierzuschnitt zum Einstellen der Sonnenuhr D115420#1...
