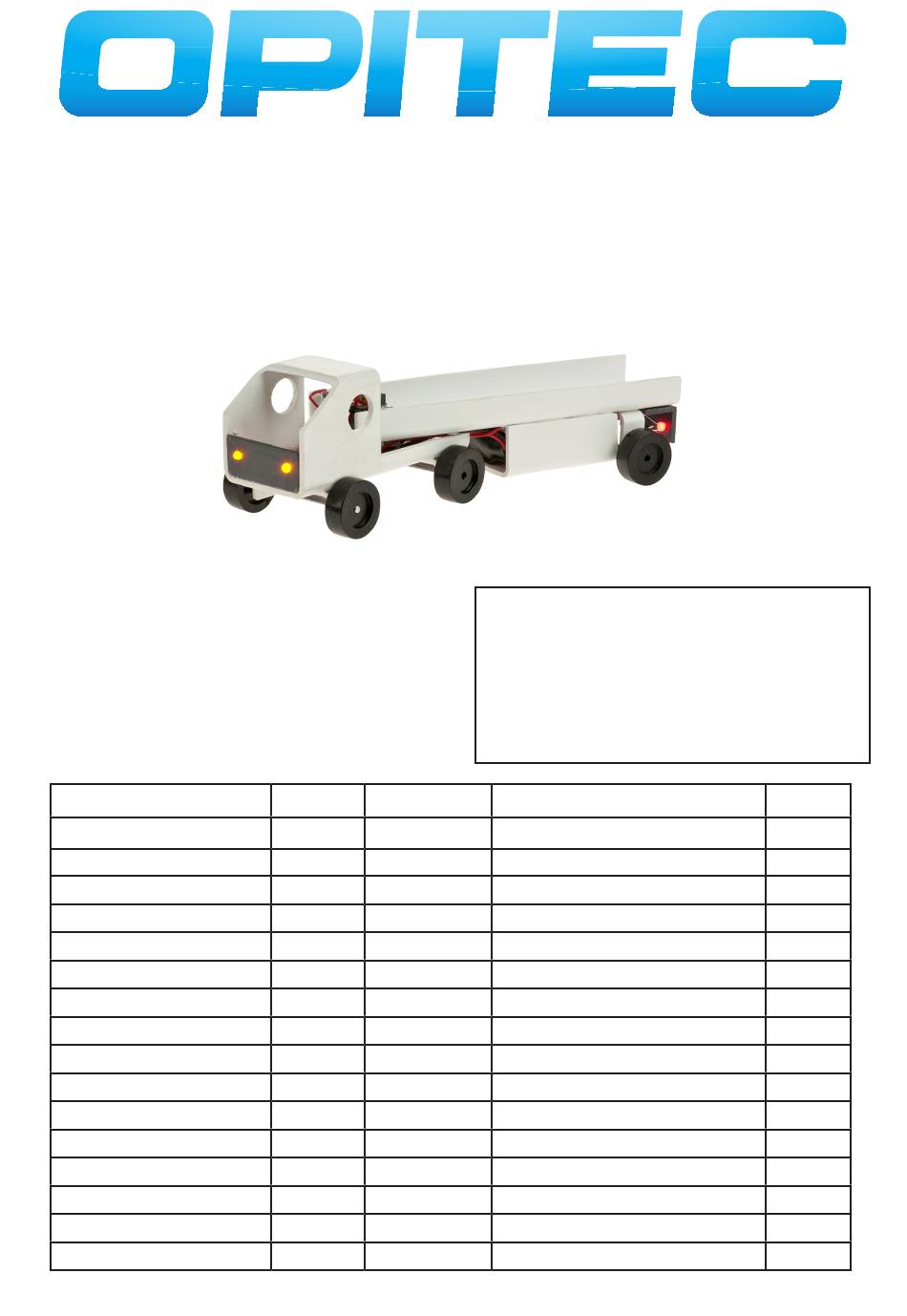

Opitec 114.734 Bauanleitung

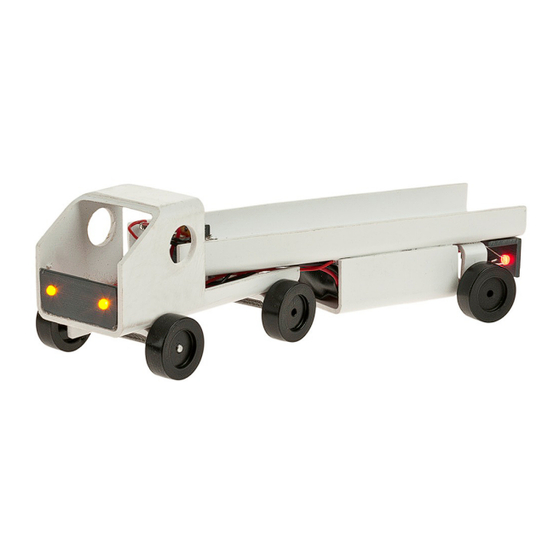

Kunststoff-sattelschlepper mit led-beleuchtung

Werbung

K u n s t s t o f f - S a t t e l s c h l e p p e r
m i t L E D - B e l e u c h t u n g
Benötigtes Werkzeug:
Dekupiersäge bzw. Laubsäge
Werkstattfeile, Schlüsselfeilensatz
Bohrer ø3, ø4, ø13
Kegelsenker
Lötkolben und Lot
Kunststoffkleber oder Sekundenkleber
Gabelschlüssel M4
Metallbügelsäge
Maschinenschraubstock mit Schutzbacken
STÜCKLISTE
PVC-Vierkantrohr
PVC-L-Winkelprofil
Gewindestange
Senkkopfschraube
Mutter
Stoppmutter
Unterlegscheibe
Schaltdraht rot
Schaltdraht schwarz
Batterieclip
Mikro-Schiebeschalter
Widerstand 180 Ohm
Leuchtdiode rot
Leuchtdiode gelb
Laufrad
D114734#1
114.734
Stückzahl
Maße( mm)
1
195x40x40x2 Zugmaschine, Auflieger, Achsträger
1
95x15x15x2 Stossstangen, Schalterbefestigung
1
200x3 Achsen
1
3
1
2
7/3,2mm Befestigung
1
1
1
1
1
2
2
6
ø21,5 Räder
Bei den OPITEC Werkpackungen handelt es sich nach Fertig-
stellung nicht um Artikel mit Spielzeugcharakter allgemein
handelsüblicher Art, sondern um Lehr- und Lernmittel als Un-
terstützung der pädagogischen Arbeit. Dieser Bausatz darf von
Kindern und Jugendlichen nur unter Anleitung und Aufsicht
von sachkundigen Erwachsenen gebaut und betrieben wer-
den. Für Kinder unter 36 Monaten nicht geeignet. Erstickungs-
Bezeichnung
16x3 Auflieger-Kupplung
M3 Abstand Kupplung
M3 Befestigung Auflieger
500 Verkabelung
500 Verkabelung
Batterieanschluss
19x6 An/Aus-Schalter
Vorwiderstand
ø3 Rücklicht
ø3 Vorderlicht
Hinweis
gefahr!
Teile-Nr.
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
1

Werbung

loading

Inhaltszusammenfassung für Opitec 114.734

  • Seite 1 L E D - B e l e u c h t u n g Benötigtes Werkzeug: Dekupiersäge bzw. Laubsäge Hinweis Werkstattfeile, Schlüsselfeilensatz Bei den OPITEC Werkpackungen handelt es sich nach Fertig- Bohrer ø3, ø4, ø13 stellung nicht um Artikel mit Spielzeugcharakter allgemein handelsüblicher Art, sondern um Lehr- und Lernmittel als Un- Kegelsenker terstützung der pädagogischen Arbeit.
  • Seite 2 BAUANLEITUNG 1. Auf das PVC-Rohr (1) wie abgebildet die Einzelteile von der Schablone Ansicht von oben (Seite7) übertragen. Die Bohrungen für die Fenster( ø 13mm) sowie für die Achsen (ø 4mm) und die Anhängerkupplung (ø 3mm) vor dem Sägen ø3mm durchbohren.
  • Seite 3 BAUANLEITUNG 5. Von der Gewindestange (3) nach Bemaßung (siehe Abbildung) 3 Achsen mit 55 mm länge absägen. Sägekanten mit der Werkstattfeile entgraten. 6. Die Senkkopfschraube (4) wie in der Abbildung 7. Von jeder Seite jeweils ein Laufrad (14) auf die überste- gezeigt von unten in die angesenkte 3mm-Bohrung henden Achsstücke aufschrauben, so dass beide gleich- einstecken und von oben 3 Muttern (5) aufschrau-...
  • Seite 4: Schaltplan

    BAUANLEITUNG 10. Gewindestange (3) als Achse in den Achsträger (f ) ste- 11. Zum Durchführen der Kabel eine Bohrung ø 4mm durch cken.Zwei Laufräder (15) auf beiden Seiten der Achse (j) Teil (i) mittig durchbohren. wie im Schritt 7 beschrieben aufschrauben. ø...
  • Seite 5 BAUANLEITUNG 13. Den Auflieger wie abgebildet auf die Schraube (4) auf- setzen. Von oben eine Unterlegscheibe (7) auflegen und mit der Stoppmutter (6) drehbar befestigen. 14. Zum Einschalten der Beleuchtung den Schalter betäti- gen. Fertig! 15. Wer möchte kann das Fahrzeug auch lackieren. Hier sind jedem die Gestaltungsmöglichkeiten frei gestellt.
  • Seite 6 D114734#2...
  • Seite 7 BAUANLEITUNG Schablonen M1:1 PVC-Winkelprofil PVC-Rohr Teil 1 D114734#1...
