6. Bauanleitung
6.1 Herstellung der Seitenteile
6.2 Herstellung Messerhalter und Querverbinder
6.3 Herstellung Abreißmesser
6.4 Herstellung Lager
6.5 Endmontage
6.6 Funktionsprüfung
6.1 Herstellung der Seitenteile
6.1.1 Zwei Messingstreifen (1) mit 120 mmLänge entgraten.
Hinweis:
1

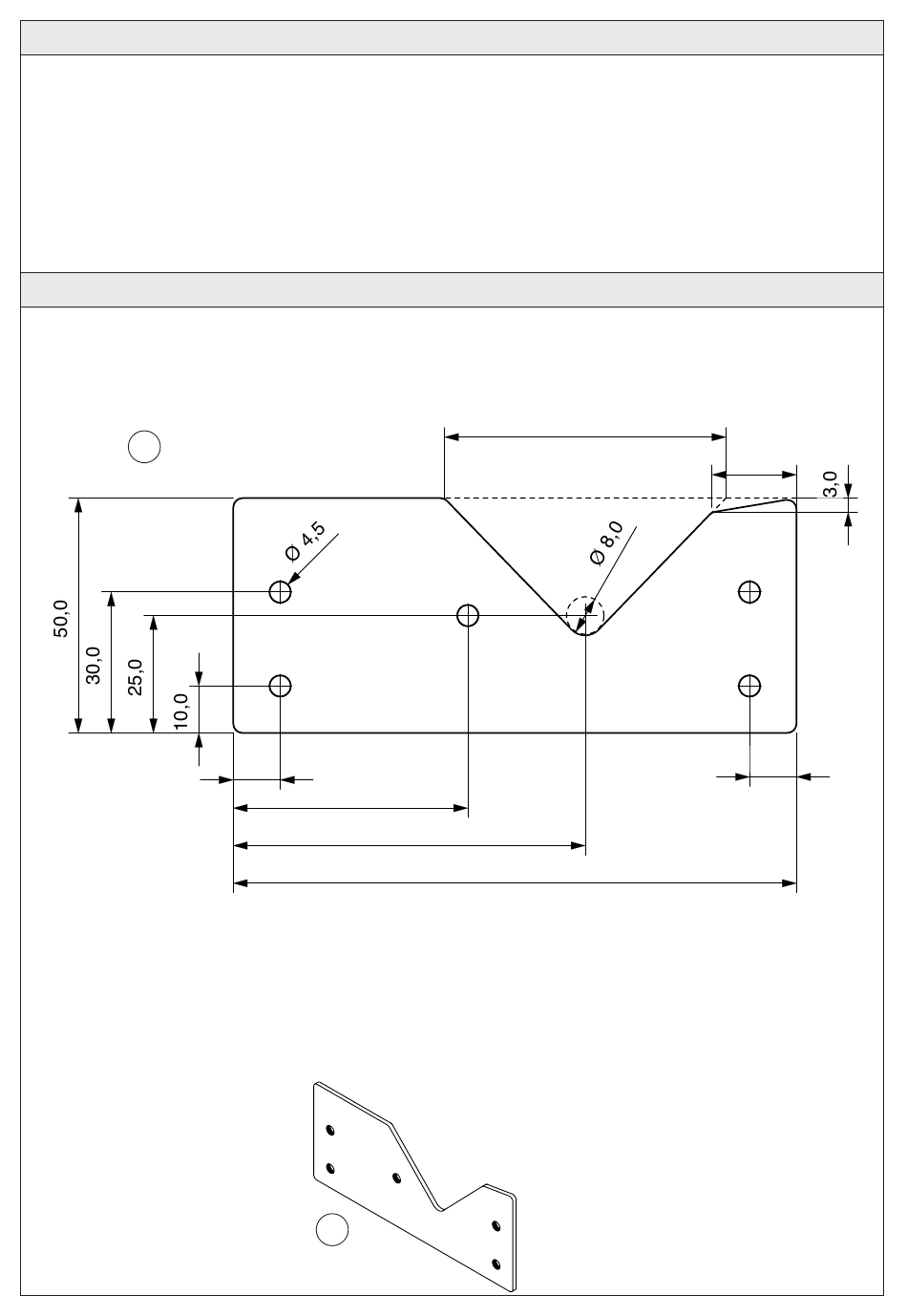

6.1.2 Zur Vermeidung von Kratzern, Bohrungen und V-Ausschnitt auf einer weichen Unterlage (z.B. Pappe, Sperrholzplatte)
nach Zeichnung anreißen
6.1.3 Bohrungen ankörnen und bohren (ø 4,5mm/ ø 8mm).
Anschließend alle Bohrungen mit einem 90°-Senker leicht ansenken (entgraten).
6.1.4 V-Ausschnitt mit einer Eisensäge bis zur 8mm-Bohrung einsägen. Sägeschnitte schlichten.
6.1.5 Abschließend alle Kanten leicht anfasen und die Ecken etwas abrunden.
4
Beim Einspannen der Messingteile in einen Schraubstock immer Schutzbacken verwen-
den (Werkzeugspuren)!
10,0
50,0
.
1
75,0
120,0
60,0
18,0
10,0
