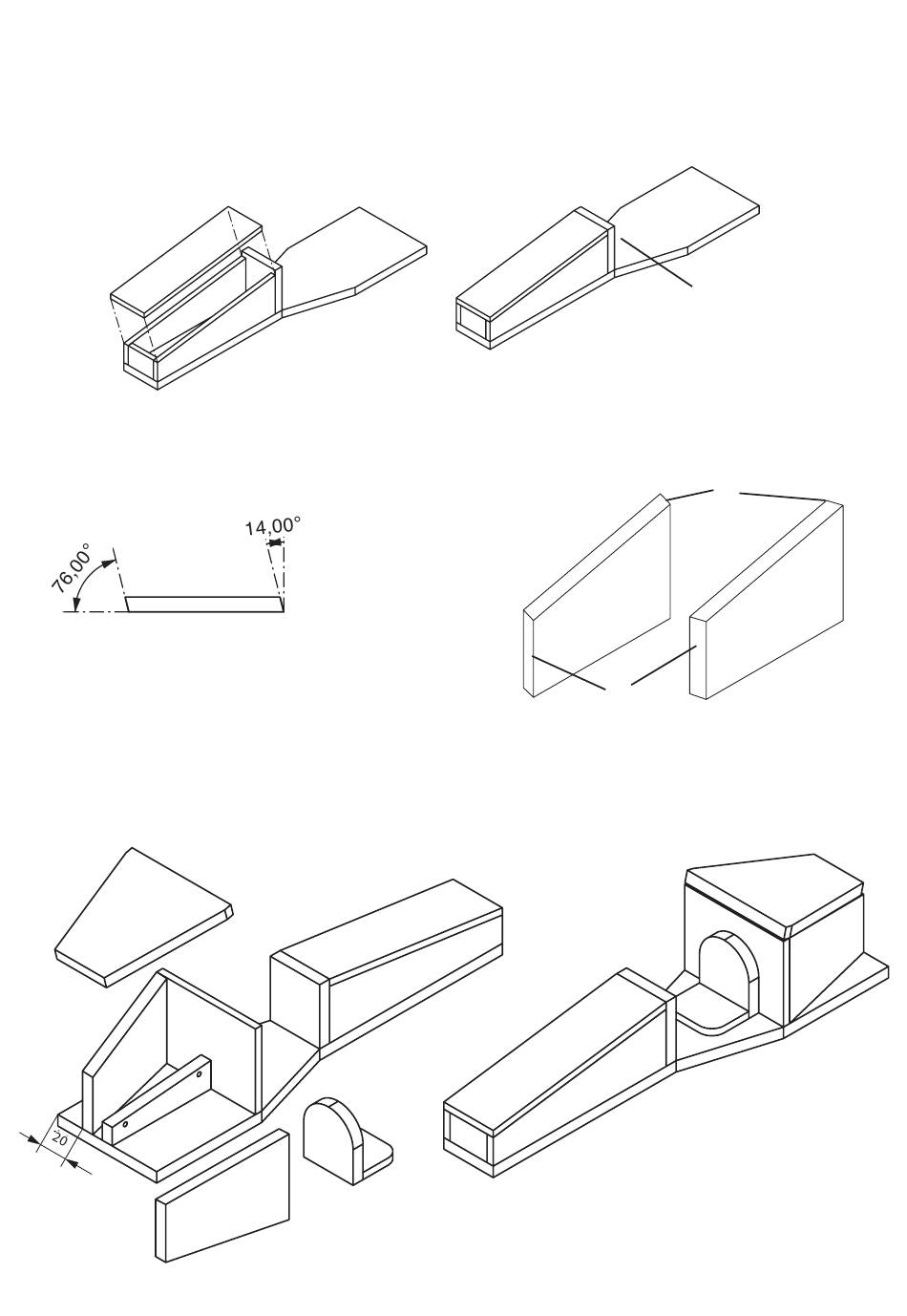

9. Sperrholzzuschnitte (F/G/H) nach Abbildung auf das Fahrgestell leimen. Leimung trocknen lassen.
Die Abdeckung (I) wird erst nach dem Befüllen des entstandenen Hohlraums mit Sand aufgeleimt.
Hinweis: Die Befüllung des Hohlraumes wird mit Sand empfohlen, es darf auch ein Material sein, welches eine höhere
Dichte (Gewicht) hat.
I
G
10. Sperrholzzuschnitte (C) nach Abbildung auf der kurzen Seite 76° und auf der langen Seite 14° anschrägen.
Hinweis: Beide Teile (C) anschrägen, dabei beachten, dass es eine linke und rechte Seite gibt!
11. Sperrholzzuschnitte (B/C/D/E/L/K) nach Abbildung auf das Fahrgestell leimen. Dabei beachten, dass der Hülsenhalter (B)
mittig und bündig zur Hinterkante aufgeleimt wird. Rückwand (E) bündig an den Hülsenhalter (B) und Seitenteile (C) wie
abgebildet, hinten ca. 20 mm eingerückt und bündig zur Rückwand anleimen (Seiten nicht verwechseln!).
Abdeckung (D) bündig zur Rückwand (E) aufleimen. Sitz (L+K) ausgemittelt an die Rückwand leimen.
D
C
B
4
BAUANLEITUNG
F
H
H
Hohlraum mit Sand befüllen!
E
L
C
links
K
Lenkrad ist bereits montiert!
14°
76°
Räder sind bereits montiert!
rechts
D109276#1
