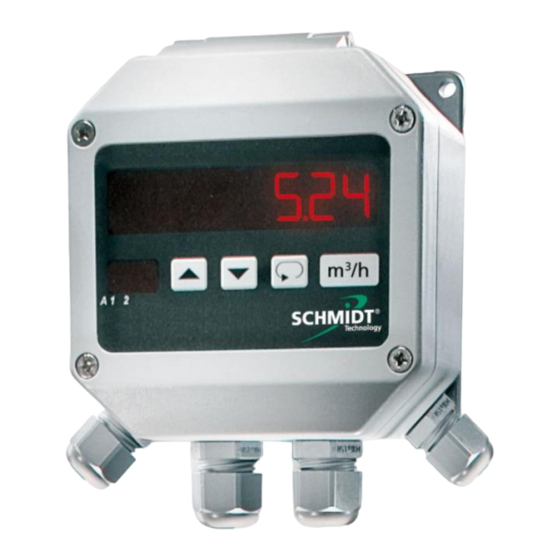

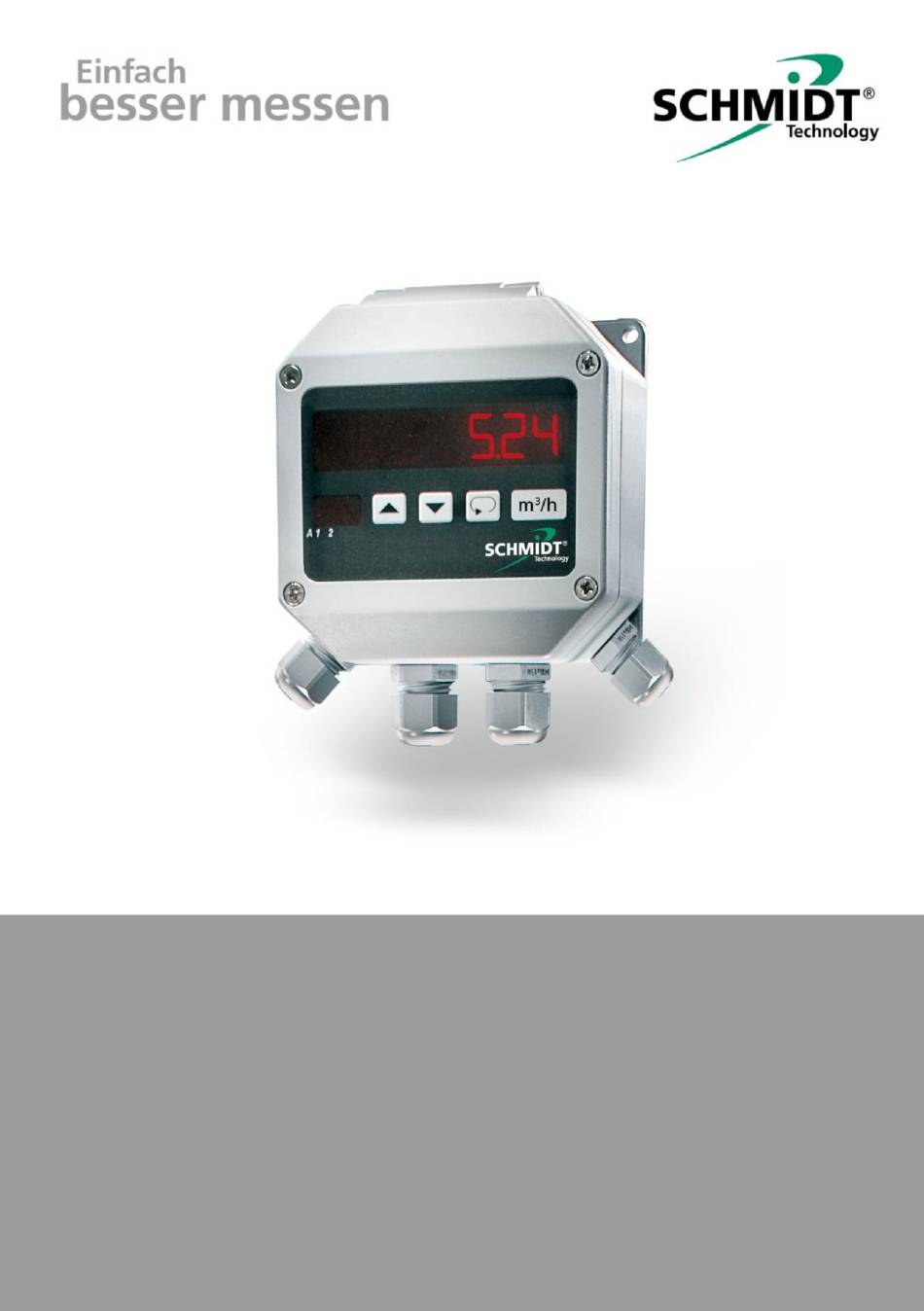

- Seite 1 ® SCHMIDT LED-Messwertanzeige MD 10.010 Gebrauchsanweisung...
-
Seite 2: Inhaltsverzeichnis
Elektrischer Anschluss ..............6 Signalisierung .................. 8 Inbetriebnahme ................9 Konfigurationsmenü............... 15 Service-Informationen ..............19 Technische Daten................20 Konformitätserklärungen ............... 21 Impressum: Copyright 2022 SCHMIDT Technology GmbH Alle Rechte vorbehalten Ausgabe: 531010.01E Änderungen vorbehalten Gebrauchsanweisung – SCHMIDT ® LED-Messwertanzeige MD 10.010 Seite 2... -
Seite 3: Wichtige Information
1 Wichtige Information Diese Gebrauchsanweisung enthält alle erforderlichen Informationen für ® eine schnelle Inbetriebnahme und einen sicheren Betrieb von SCHMIDT LED-Messwertanzeigen: Diese Gebrauchsanweisung ist vor Inbetriebnahme des Gerätes voll- ständig zu lesen und mit Sorgfalt zu beachten. Bei Nichtbeachtung oder Nichteinhaltung kann für daraus entstandene Schäden ein Anspruch auf Haftung des Herstellers nicht geltend ge-... -
Seite 4: Einsatzbereich
Temperatur, Feuchte) mit Standard-Analogausgängen genutzt werden. ® Die SCHMIDT LED-Messwertanzeige MD 10.010 ist für den Einsatz in- nerhalb geschlossener Räume vorgesehen und nicht für den Einsatz im Freien geeignet (Kondensationsgefahr auf der Elektronik). Ebenso ist der Einsatz in sicherheitsrelevanten Anwendungen nicht zugelassen. -
Seite 5: Öffnen Des Gehäuses
Montage Die Messwertanzeige wird typischerweise mit vier Schrauben an einer Wand befestigt (Bohrbild siehe Abbildung 1). Alternativ bietet SCHMIDT Technology ein Montagekit an, mit dem die Messwertanzeige mittels Schlauchschellen an ein Rohr montiert werden kann (Materialnummer: 531394). Generell ist zu beachten, dass oberhalb des Geräts genügend Platz bleibt (ca. -
Seite 6: Elektrischer Anschluss
Tabelle 1: Anschlussbelegung Die Federanschlussklemmen sind für die Aufnahme von bloßen Litzen (keine verzinnten Enden oder Aderendhülsen) bis zu 1,5 mm ausgelegt. Das Potenzial „GND“ ist intern elektrisch gekoppelt (aber nicht „AGND“). Gebrauchsanweisung – SCHMIDT ® LED-Messwertanzeige MD 10.010 Seite 6... -
Seite 7: Betriebsspannung
Betriebsspannung Die MD 10.010 benötigt für ihren bestimmungsgemäßen Betrieb: Mat.-Nr. 527320: 85 … 250 VAC / 50 … 60 Hz Mat.-Nr. 528240: 23 … 29 VDC Die Angaben auf dem Geräteetikett bzgl. Spannungsbereich und Spannungstyp unbedingt beachten. Das Produkt kann zerstört werden, im schlimmsten Fall besteht Lebensgefahr. -
Seite 8: Analogausgang
Analogausgang Der Analogausgang der MD 10.010 ist galvanisch von ihrer eigenen Ener- gieversorgung und der Sensorversorgung getrennt (Pin 13: Analog Out+; Pin 12: Analog Out– ≙ AGND; siehe Abbildung 2). Bei Verwendung der Anzeigevariante mit DC-Versorgung (24 V) kann die Masse des Analogausgangs (AGND) mit der Masse der Betriebsspan- nung (GND) verbunden werden. -
Seite 9: Inbetriebnahme
Maßeinheit (z. B. m/s, m³/h, °C etc.) der Standard- messgröße anzugeben. Standardbetrieb Die MD 10.010 geht nach erfolgreicher Initialisierung in den Standardbe- trieb als „Messwert-Anzeige“ (siehe Abbildung 4), mit der Darstellung des aktuellen Standardmesswerts im Hauptdisplay und dem Status der Alarm- ausgänge im Zusatzdisplay (siehe Tabelle 3). -
Seite 10: Bedienung
Alternativ kann es zu jedem Zeitpunkt durch erneutes, langes Betätigen der Parametertaste verlassen werden. Tabelle 4 zeigt einen Überblick über die Darstellung und Bedeutung der verschiedenen Menüpunkte im Zusatzdisplay. Gebrauchsanweisung – SCHMIDT ® LED-Messwertanzeige MD 10.010 Seite 10... -
Seite 11: Beispielanwendung 1 - Schritt Für Schritt
Schaltmodus: Aktiv bei Überschreiten Schaltpunkt Schaltpunkt: 15 m/s . Schalthysterese: Keine . Ansprechverzögerung: Keine .. Rückfallverzögerung: Keine .. Konfiguration Alarmausgang 2 Alarmausgang: Deaktiviert Gebrauchsanweisung – SCHMIDT ® LED-Messwertanzeige MD 10.010 Seite 11... - Seite 12 - Löschen des gespeicherten Messwerts mit Betätigen von für ca. 5 s . Schaltpunkt Alarmausgang 1: 15,00 m/s Alarmausgang 2: Deaktiviert Nach dem letzten Menüpunkt wird das Anzeigemenü automatisch verlas- sen und zur Standardbetriebsanzeige zurückgewechselt. Gebrauchsanweisung – SCHMIDT ® LED-Messwertanzeige MD 10.010 Seite 12...
-
Seite 13: Beispielanwendung 2 - Schritt Für Schritt
Endwert: 343 m³/h (≙ 20 mA ) . Konfiguration Alarmausgang 1 Alarmausgang: Aktiviert Schaltmodus: Aktiv bei Überschreiten Schaltpunkt Schaltpunkt: 150 m³/h . Gebrauchsanweisung – SCHMIDT ® LED-Messwertanzeige MD 10.010 Seite 13... - Seite 14 Betätigen von für ca. 5 s . Schaltpunkt Alarmausgang 1: 150,0 m Alarmausgang 2: Deaktiviert Nach dem letzten Menüpunkt wird das Anzeigemenü automatisch ver- lassen und zur Standardbetriebsanzeige zurückgewechselt. Gebrauchsanweisung – SCHMIDT ® LED-Messwertanzeige MD 10.010 Seite 14...
-
Seite 15: Konfigurationsmenü
Änderung mit Einstelltasten Endwert Messbereich Sensor: . (z. B.: 0 ... 20 m/s → 20) Änderung mit Einstelltasten Aktivierung Alarmausgang 1: / Änderung mit Einstelltasten Gebrauchsanweisung – SCHMIDT ® LED-Messwertanzeige MD 10.010 Seite 15... - Seite 16 Analog zu Alarmausgang 1 (Menüpunkte … ) Aktivierung Analogausgang: / Änderung mit Einstelltasten Signalmodus Analogausgang: (mA) / (V) / (mA) Änderung mit Einstelltasten Gebrauchsanweisung – SCHMIDT ® LED-Messwertanzeige MD 10.010 Seite 16...
- Seite 17 Bediensperre: / Änderungen im Konfigurationsmenü und Rücksetzen der Spitzenwert-Speicher werden gesperrt Änderung mit Einstelltasten ist immer möglich, auch bei ak- tiver Bediensperre . Rückkehr zur Standardbetriebsanzeige Gebrauchsanweisung – SCHMIDT ® LED-Messwertanzeige MD 10.010 Seite 17...
-
Seite 18: Menü-Übersicht
Rückfallverzögerung Alarmausgang 1 Anzeige Displaymenü: Aktivieren Alarmausgang 2 Schaltverhalten Alarmausgang 2 Anzeige Displaymenü: Schaltpunkt Alarmausgang 2 Hysterese Alarmausgang 2 Ansprechverzögerung Alarmausgang 2 Rückfallverzögerung Alarmausgang 2 Tabelle 4 Gebrauchsanweisung – SCHMIDT ® LED-Messwertanzeige MD 10.010 Seite 18... -
Seite 19: Service-Informationen
Eingangskonfiguration () Eingangskonfiguration entsprechend Eingangssi- gnal prüfen Konfiguration prüfen Analogsignal zu groß / Konfiguration von Analog- klein ausgang Konfiguration prüfen Unerwartete Werte am Konfiguration von Alarm- Alarmausgang ausgang Tabelle 5 Gebrauchsanweisung – SCHMIDT ® LED-Messwertanzeige MD 10.010 Seite 19... -
Seite 20: Technische Daten
II (berührsicher) Gehäusematerial Polyamid, glasfaserverstärkt (PA6-GF 15/15) Farbe ähnlich RAL 7001 Gewicht Ca. 370 g Tabelle 6 Strombegrenzt Betriebsspannung der Messwertanzeige durchgeschleift, mit seriell geschalteter Schutz- diode und Innenwiderstand von 25 . Gebrauchsanweisung – SCHMIDT ® LED-Messwertanzeige MD 10.010 Seite 20... -
Seite 21: Konformitätserklärungen
10 Konformitätserklärungen SCHMIDT Technology GmbH erklärt hiermit, dass das Erzeugnis SCHMIDT LED-Messwertanzeige MD 10.010 Material-Nrn. 527 320 und 528 240 mit den jeweiligen, nachstehend aufgeführten Vorschriften übereinstimmt: Europäische Richtlinien und Normen UK statutory requirements und designated standards. ® Die entsprechenden Konformitätserklärungen können von der SCHMIDT Homepage heruntergeladen werden: www.schmidttechnology.de... - Seite 22 Notizen Gebrauchsanweisung – SCHMIDT ® LED-Messwertanzeige MD 10.010 Seite 22...
- Seite 23 Notizen Gebrauchsanweisung – SCHMIDT ® LED-Messwertanzeige MD 10.010 Seite 23...
- Seite 24 SCHMIDT Technology GmbH Feldbergstraße 1 78112 St. Georgen Deutschland Phone +49 (0)7724 / 899-0 +49 (0)7724 / 899-101 Email sensors@schmidttechnology.de www.schmidttechnology.de www.schmidt-sensors.com Gebrauchsanweisung – SCHMIDT ® LED-Messwertanzeige MD 10.010 Seite 24...
