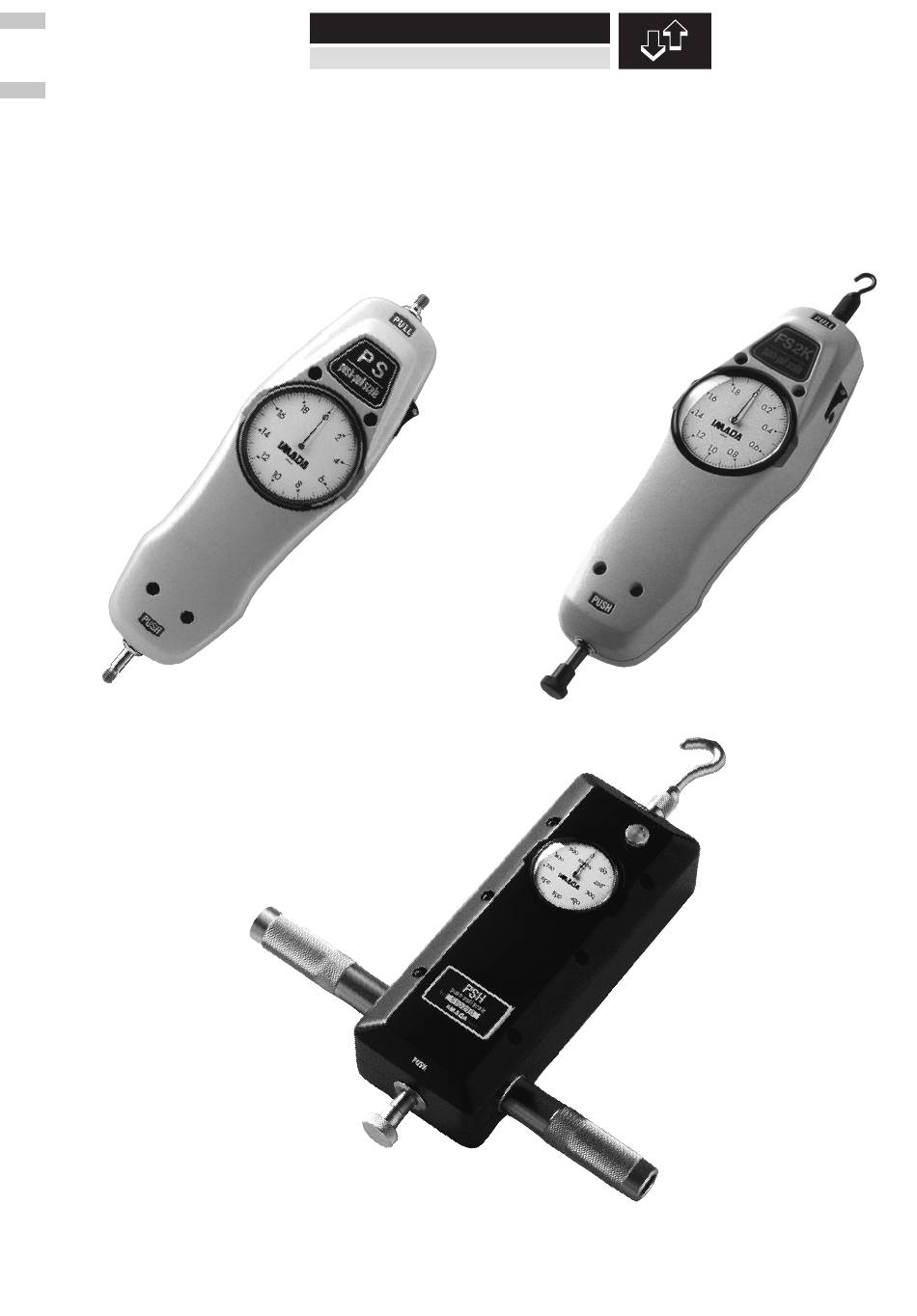

Kraftmesser S C H M I D T c o n t r o l i n s t r u m e n t s Ausgabe PS 03.2.D Modellreihe PS, FB, PSH Bedienungsanleitung Gültig ab: 01.04.2007 • Für künftige Verwendung aufbewahren! fig.
Inhalt 1 Gewährleistung und Haftung ................... 3 1.1 Hinweise in der Bedienungsanleitung ..............3 1.2 Verpflichtung des Betreibers .................. 3 1.3 Verpflichtung des Personals .................. 3 1.4 Informelle Sicherheits-Maßnahmen ............... 4 1.5 Ausbildung des Personals ..................4 1.6 Bestimmungsgemäße Verwendung ............... 4 1.7 Gefahren im Umgang mit dem Gerät ..............
Gewährleistung und Haftung Grundsätzlich gelten unsere “Allgemeinen Verkaufs- und Lieferbedingungen“. Diese stehen dem Betreiber spätestens seit Vertragsabschluss zur Verfügung. Gewährleistung: - Für Kraftmesser 12 Monate. Ausgenommen von der Gewährleistung sind Verschleißteile, elektronische Komponenten und Messfedern. Gewährleistungs- und Haftungsansprüche bei Personen- und Sachschäden sind ausgeschlossen, wenn sie auf eine oder mehrere der folgenden Ursachen zurückzuführen sind: - Nicht bestimmungsgemäße Verwendung des Gerätes.
Das Gerät ist ausschließlich zum Messen von Zug- und Druckkräften bestimmt. Eine andere oder darüber hinausgehende Benutzung gilt als nicht bestimmungsgemäß. Für hieraus entstehende Schäden haftet die Firma HANS SCHMIDT & Co GmbH nicht. Zur bestimmungsgemäßen Verwendung gehört auch: - Das Beachten aller Hinweise aus der Bedienungsanleitung und die Einhaltung der Inspektions- und Wartungsarbeiten.
1 Hersteller - Prüfprotokoll nur in englisch 1 Bedienungsanleitung 1 Etui 2.3 Lieferbares Sonderzubehör Siehe neuesten SCHMIDT - Katalog 2.4 Auspacken Das Gerät auspacken und auf Transportschäden überprüfen. Mängelrügen müssen unverzüglich, spätestens jedoch innerhalb von 10 Tagen nach Empfang der Ware,...
2.5 Stationäre Montage der Kraftmesser Wenn es der Anwendungsfall erfordert, können die Kraftmesser auch für den stationären Einsatz benutzt werden. Dazu können die Kraftmesser mittels vier Befestigungsschrauben auf den Geräterückseiten am Einsatzort befestigt werden. Die Abmessungen der Gewindebohrungen sind den Zeichnungen fig. 2.6a und 2.6b zu entnehmen.
Messwerte, die den Messbereich des Gerätes um mehr als 100 % überschrei- ten, können eine dauerhafte Verformung der Messfeder verursachen und sind unter allen Umständen zu vermeiden. Das Typenschild mit CE Zeichen und der Seriennummer, die Kalibrierplakette (Option) und das SCHMIDT Qualitätssiegel sind auf der Geräteunterseite angebracht. 3.2 Geräteelemente MESSACHSE PEAK-Schalter FÜR ZUGKRAFT...
Messen mit dem Kraftmesser 3.3.1 Messen der Zugkraft - An der MESSACHSE FÜR DIE ZUGKRAFT die gewünschte Aufnahme befesti- gen und den PEAK-Schalter auf Stellung OFF schalten. - Das Gerät in der Messposition halten und mit dem SKALENRING die SKALA auf Null stellen.
Kalibrierzyklus Die Frage nach dem richtigen Kalibrierzyklus läßt sich nicht eindeutig festlegen, da dieser von verschiedenen Faktoren abhängig ist: Beanspruchung des SCHMIDT-Kraftmessers Vom Kunden festgelegtes Toleranzband Art der Veränderungen des Toleranzbandes bei früheren Kalibrierungen Der Abstand zwischen zwei Kalibrierungen muß daher in Rücksprache mit der Abteilung Qualitätssicherung vom Anwender selbst festgelegt werden.
7 Kalibrier- und Reparaturkostenermittlung Ablaufbeschreibung einer Kalibrierung für gebrauchte Kraftmesser, Eingangs- und Ausgangskalibrierung mit Abnahmeprüfzeugnis 3.1 nach DIN EN 10204 Anlieferung Sicht- und Funktionsprüfung Gerät kalibrierbar Eingangskalibrierung (funktionsfähig) Zertifikat für Eingangskalibrierung erstellen Nein Werte innerhalb der Spezifikation Nein Kostenermittlung Reparatur- kosten übersteigen 40 % des Neupreises...
Zur Vermeidung unnötiger Rückfragen, den damit verbundenen Zeitverlusten und Missverständnissen, bitte das Gerät mit einer detaillierten Fehlerbeschreibung an uns zurückschicken. Bitte teilen Sie uns bei der Bestellung auch mit, ob Sie ein Kalibrierzeugniszeugnis mit Kalibrierschein benötigen. Reparaturadresse: HANS SCHMIDT & Co GmbH Schichtstr. 16 84478 Waldkraiburg Germany...
Gewebespannungsmesser Dickenmesser Textilhärteprüfer und Shore-Härte-Prüfer Probenschneider Gewichtswaagen Textilfeuchtigkeitsmesser Leckprüfgerät Softometer Seit 70 Jahren in aller Welt Hans Schmidt & Co GmbH Postadresse: Telefon: e-mail: P. O. B. 1154 int. + 49 / (0)8638 / 9410-0 info@hans-schmidt.com 84464 Waldkraiburg Germany Fax: Lieferadresse: int.
