Die USV-Anlage hat folgende elektrische Anschlüsse:
•
3 Außenleiter + N +
•
3 Außenleiter + N +
•
3 Außenleiter + N +
•
+/-, N und PE für die Batterie
Die gesamte Eingangs- und Ausgangsverkabelung der USV-Anlage ist mit den Anschlüssen
hinter der USV-Frontabdeckung (hinter der Türe und der schmalen Seitenblende)
verbunden. Die Verkabelung kann über die Kabeldurchführungen unten oder an der
Rückseite der USV-Einheit verlegt werden.
Die USV-Einheit verfügt über einen Anschluß (230 V, einphasig) für ein Modem oder einen
Laptop. Der Anschluß (X5) wird durch den separaten Sicherungsautomaten F3 (10 A)
abgesichert. Siehe Abb. 7 oder 8, je nach Modell.
Die USV-Einheit besitzt weiterhin Anschlüsse für einen Thermogeber zur Verwendung im
Zusammenhang mit den Optionen Trenntransformator (X7) und Eingangsfilter (X12). Diese
Anschlüsse sitzen neben denen für Eingang/Ausgang, siehe Abb. 7 oder 8. Weitere Einzelheiten
dazu finden sich in der Installationsanweisung für den Trenntransformator oder das Eingangsfilter.

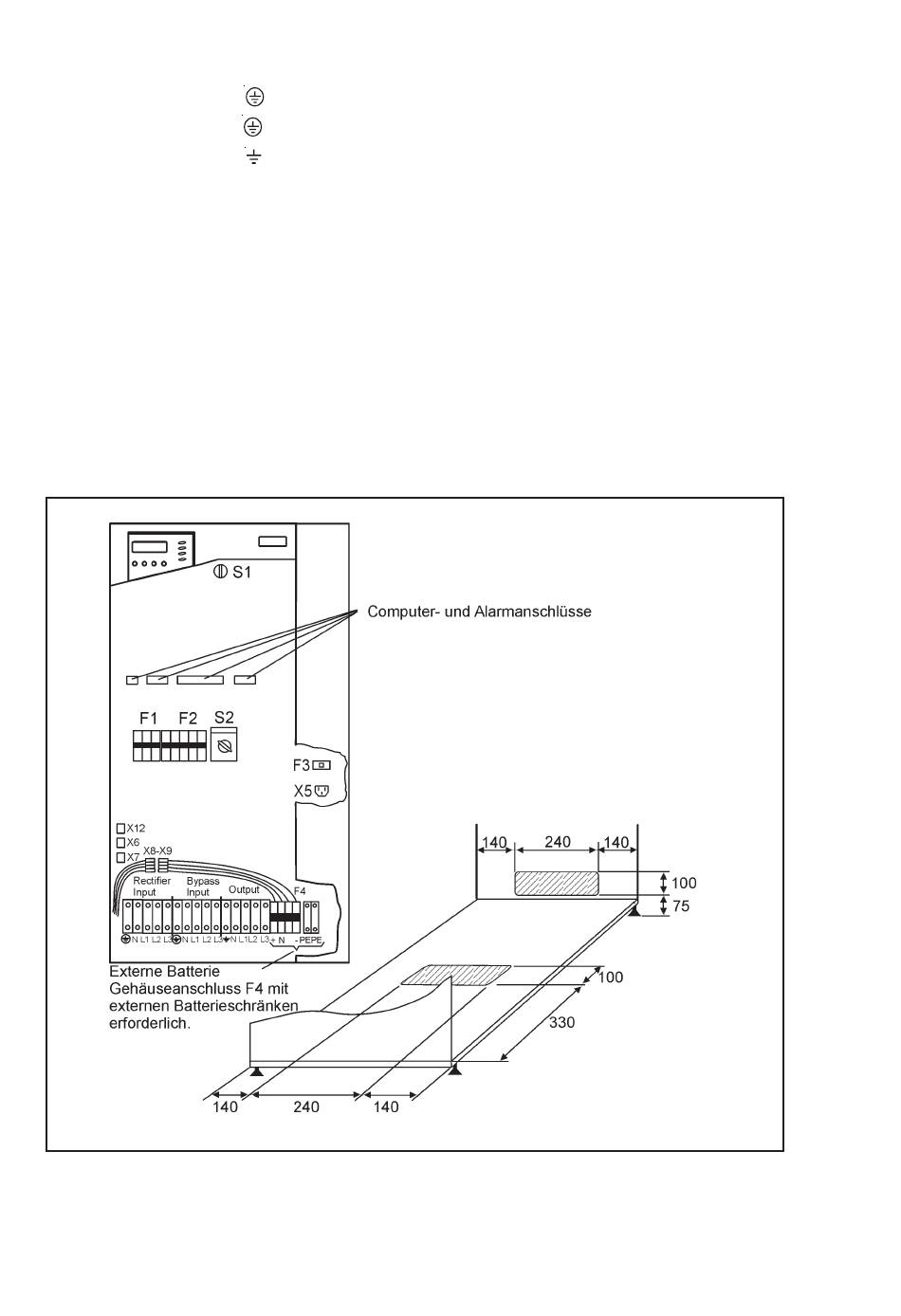

Abb. 7 Anordnung der Anschlüsse an der USV-Einheit, 20 – 30 kVA-Modelle
20
für den Gleichrichtereingang
für die Umgehungsleitung
für den Verbraucherausgang
