Überwachungskamera SEC24-LICG36-SFP
www.SecurTech24.de
Überwachungskamera SEC24-LICG36-SFP

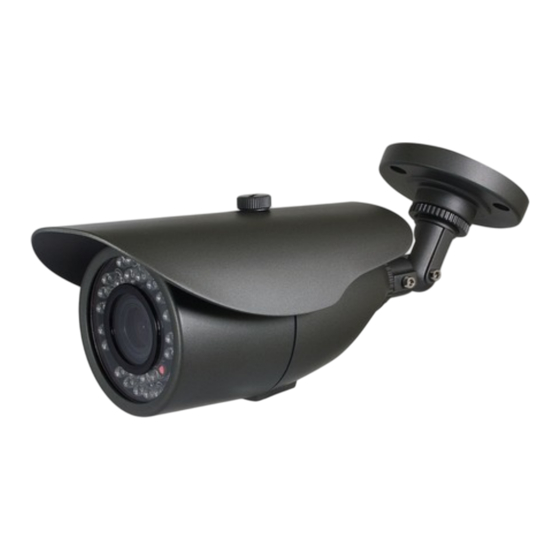

Die SEC24-LICG36-SFP ist eine kleine Überwachungskamera für den Innen- und Außenbereich
mit einem 1000TVL Sony CCD Bildsensor, 6mm Objektiv, einem 1.3 Megapixel Bildsensor, einer
Auflösung von 1305x1049 Bildpunkten und einer Nachtsicht von rd. 30m (über Infrarotlichtdioden).
Diese Werte sind erst seit kurzem überhaupt realisierbar !
Die Kamera verfügt über einen mechanischen Infrarotlichtsperrfilter. Dieser schaltet sich
automatisch bei höherer Umgebungshelligkeit vor den Bildsensor und filtert so das Infrarotlicht
heraus, so wie das menschlische Auge. Daher wird das Bild trotz Nachtsichtfunktion farbecht
dargestellt. Bei dunklerer Umgebungshelligkeit entfernt sich der Sperrfilter vom Bildsensor und läßt
das Infrarotlicht des Kamerascheinwerfers durch. Das Bild wird je nach Einstellung im
Systemmenü in den infrarotlichtempfindlichen schwarz-weiß Modus umgeschaltet. Dieser Vorgang
ist durch ein leises "Klacken" in der Kamera zu hören.
Die Kamera wird bereits mit optimierter Bild - Voreinstellung ausgeliefert, ist aber über ein
vorhandenes Steuerkreuz / Joystick im Anschlußkabel über ein Bildschirmmenü bedien- und
einstellbar. Zudem ist die Kamera UTC-fähig und bietet zusätzlich die Möglichkeit über einen
-1-
Werbung
Verwandte Anleitungen für Sony SEC24-LICG36-SFP
Inhaltszusammenfassung für Sony SEC24-LICG36-SFP
- Seite 1 Überwachungskamera SEC24-LICG36-SFP Die SEC24-LICG36-SFP ist eine kleine Überwachungskamera für den Innen- und Außenbereich mit einem 1000TVL Sony CCD Bildsensor, 6mm Objektiv, einem 1.3 Megapixel Bildsensor, einer Auflösung von 1305x1049 Bildpunkten und einer Nachtsicht von rd. 30m (über Infrarotlichtdioden). Diese Werte sind erst seit kurzem überhaupt realisierbar ! Die Kamera verfügt über einen mechanischen Infrarotlichtsperrfilter.
- Seite 2 Überwachungskamera SEC24-LICG36-SFP www.SecurTech24.de externen, optional erhältlichen UTC-controller die Systemeinstellungen abzuändern. Der Contoller ist in unserem Shop (www.SecurTech24.de) unter der Artikelnummer 203000 erhältlich. Selbst wenn Sie mehrere Kameras erwerben, benötigen Sie nur einen Controller. Denn sind die Einstellungen getätigt und abgespeichert, kann der Controller wieder entfernt und für eine andere UTC-fähige Kamera genutzt werden.
-
Seite 3: Main-Menu (Hauptmenü)
Überwachungskamera SEC24-LICG36-SFP www.SecurTech24.de MAIN-MENU (Hauptmenü) Start über Klick auf die Enter-Taste IMAGE: Einstellungen von Kontrast, Farbsättigung, Bildrauschen, usw. – Beschreibung weiter unten DAY & NIGHT: Nachtsichteinstellungen – Beschreibung weiter unten ZONE MASKING: Maskierungsfunktion (Privatsphäreneinstellung) – Beschreibung weiter unten MOTION DETECTION: Bewegungserkennungsfunktion –... -
Seite 4: Image Menü
Überwachungskamera SEC24-LICG36-SFP www.SecurTech24.de IMAGE MENÜ: (Bildeinstellungen) 3D-NR: Rauschunterdrückung, neueste Version AE MODE: Automatische Belichtungssteuerung. Hier werden verschiedene Modi angeboten – je nachdem, ob das Licht von vorne, hinten oder seitlich einstrahlt. WB: White Balance = Weißabgleich. Verschiedene Modi einstellbar. IMAGE ENHANCE: Bildeinstellungen – öffnet Untermenü für Bildschärfe, Kontrast, Farbsättigung MIRROR: spiegelt das Bild horizontal (z.B. - Seite 5 Überwachungskamera SEC24-LICG36-SFP www.SecurTech24.de RETURN: zurück zum Hauptmenü DAY & NIGHT MENÜ: (Nachtsichteinstellungen) AUTO: automatische Umschaltung über Helligkeitssensor COLOR: farbige Nachtsichtdarstellung. Das bedeutet farbige Bilder, jedoch weniger Sicht, da für den Infrarotbereich schwarz-weiß wesentlich empfindlicher ist. B&W: black + white = schwarz-weiß Modus EXTERNAL: Kamera versucht so lange wie möglich mit externer Lichtquelle auszukommen.
- Seite 6 Überwachungskamera SEC24-LICG36-SFP www.SecurTech24.de zur Auswahl, ua. auch Mosaik. Die Einstellung Mosaik färbt die Maskierung nicht direkt farbig ein, sondern verschleiert das dahinterliegende Bild. Wählen Sie anschließend eine AREA (= Zone) mit dem Joystick oder dem UTC-controller aus. Beachten Sie in unserem Beispiel, daß das komplette Systemmenü normalerweise immer vor dem Live-Bild eingeblendet wird.
- Seite 7 Überwachungskamera SEC24-LICG36-SFP www.SecurTech24.de MOTION DETECTION MENÜ: (Bewegungserkennung) In diesem Menüpunkt besteht die Möglichkeit eine Bewegungserkennung einzuschalten. Diese Bewegungserkennung kann mit einigen Software-Programmen von PC-Videokarten genutzt werden um eine Aufzeichnung zu starten. Falls die Kamera in Verbindung mit einem Digitalrecorder mit eigener Bewegungserkennung genutzt wird, oder an einen normalen Monitor angeschlossen wird, sollte die Funktion deaktiviert werden.
