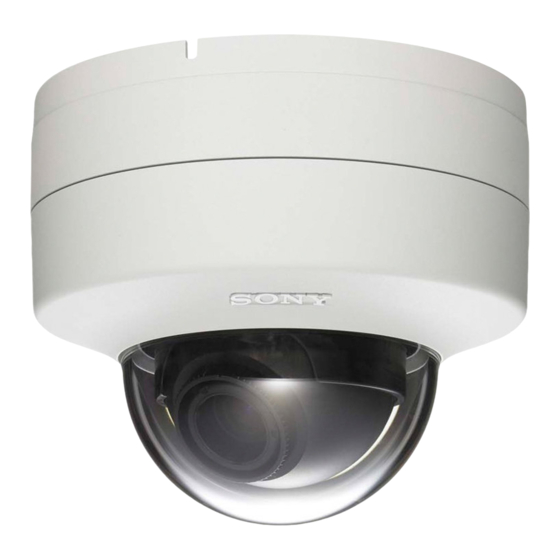

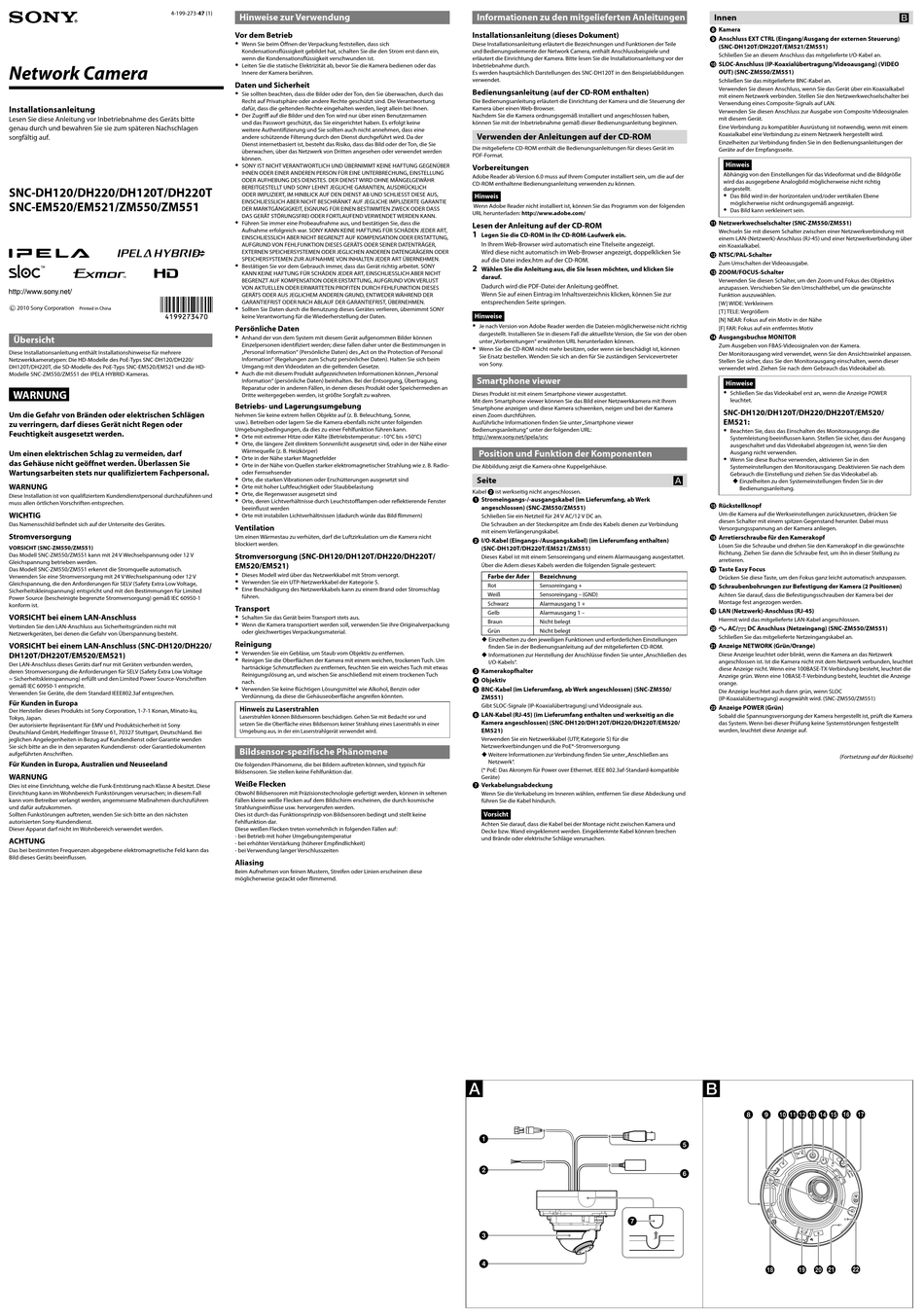

Sony SNC-DH120 Installationsanleitung

4-199-273-47 (1)
Network Camera
Installationsanleitung
Lesen Sie diese Anleitung vor Inbetriebnahme des Geräts bitte
genau durch und bewahren Sie sie zum späteren Nachschlagen
sorgfältig auf.
SNC-DH120/DH220/DH120T/DH220T
SNC-EM520/EM521/ZM550/ZM551
 2010 Sony Corporation
Printed in China
Übersicht
Diese Installationsanleitung enthält Installationshinweise für mehrere
Netzwerkkameratypen: Die HD-Modelle des PoE-Typs SNC-DH120/DH220/
DH120T/DH220T, die SD-Modelle des PoE-Typs SNC-EM520/EM521 und die HD-
Modelle SNC-ZM550/ZM551 der IPELA HYBRID-Kameras.
WARNUNG
Um die Gefahr von Bränden oder elektrischen Schlägen
zu verringern, darf dieses Gerät nicht Regen oder
Feuchtigkeit ausgesetzt werden.
Um einen elektrischen Schlag zu vermeiden, darf
das Gehäuse nicht geöffnet werden. Überlassen Sie
Wartungsarbeiten stets nur qualifiziertem Fachpersonal.
WARNUNG
Diese Installation ist von qualifiziertem Kundendienstpersonal durchzuführen und
muss allen örtlichen Vorschriften entsprechen.
WICHTIG
Das Namensschild befindet sich auf der Unterseite des Gerätes.
Stromversorgung
VORSICHT (SNC-ZM550/ZM551)
Das Modell SNC-ZM550/ZM551 kann mit 24 V Wechselspannung oder 12 V
Gleichspannung betrieben werden.
Das Modell SNC-ZM550/ZM551 erkennt die Stromquelle automatisch.
Verwenden Sie eine Stromversorgung mit 24 V Wechselspannung oder 12 V
Gleichspannung, die den Anforderungen für SELV (Safety Extra Low Voltage,
Sicherheitskleinspannung) entspricht und mit den Bestimmungen für Limited
Power Source (bescheinigte begrenzte Stromversorgung) gemäß IEC 60950-1
konform ist.
VORSICHT bei einem LAN-Anschluss
Verbinden Sie den LAN-Anschluss aus Sicherheitsgründen nicht mit
Netzwerkgeräten, bei denen die Gefahr von Überspannung besteht.
VORSICHT bei einem LAN-Anschluss (SNC-DH120/DH220/
DH120T/DH220T/EM520/EM521)
Der LAN-Anschluss dieses Geräts darf nur mit Geräten verbunden werden,
deren Stromversorgung die Anforderungen für SELV (Safety Extra Low Voltage
= Sicherheitskleinspannung) erfüllt und den Limited Power Source-Vorschriften
gemäß IEC 60950-1 entspricht.
Verwenden Sie Geräte, die dem Standard IEEE802.3af entsprechen.
Für Kunden in Europa
Der Hersteller dieses Produkts ist Sony Corporation, 1-7-1 Konan, Minato-ku,
Tokyo, Japan.
Der autorisierte Repräsentant für EMV und Produktsicherheit ist Sony
Deutschland GmbH, Hedelfinger Strasse 61, 70327 Stuttgart, Deutschland. Bei
jeglichen Angelegenheiten in Bezug auf Kundendienst oder Garantie wenden
Sie sich bitte an die in den separaten Kundendienst- oder Garantiedokumenten
aufgeführten Anschriften.
Für Kunden in Europa, Australien und Neuseeland
WARNUNG
Dies ist eine Einrichtung, welche die Funk-Entstörung nach Klasse A besitzt. Diese
Einrichtung kann im Wohnbereich Funkstörungen verursachen; in diesem Fall
kann vom Betreiber verlangt werden, angemessene Maßnahmen durchzuführen
und dafür aufzukommen.
Sollten Funkstörungen auftreten, wenden Sie sich bitte an den nächsten
autorisierten Sony-Kundendienst.
Dieser Apparat darf nicht im Wohnbereich verwendet werden.
ACHTUNG
Das bei bestimmten Frequenzen abgegebene elektromagnetische Feld kann das
Bild dieses Geräts beeinflussen.
Hinweise zur Verwendung
Vor dem Betrieb

Wenn Sie beim Öffnen der Verpackung feststellen, dass sich
Kondensationsflüssigkeit gebildet hat, schalten Sie die den Strom erst dann ein,
wenn die Kondensationsflüssigkeit verschwunden ist.

Leiten Sie die statische Elektrizität ab, bevor Sie die Kamera bedienen oder das
Innere der Kamera berühren.
Daten und Sicherheit

Sie sollten beachten, dass die Bilder oder der Ton, den Sie überwachen, durch das
Recht auf Privatsphäre oder andere Rechte geschützt sind. Die Verantwortung
dafür, dass die geltenden Rechte eingehalten werden, liegt allein bei Ihnen.

Der Zugriff auf die Bilder und den Ton wird nur über einen Benutzernamen
und das Passwort geschützt, das Sie eingerichtet haben. Es erfolgt keine
weitere Authentifizierung und Sie sollten auch nicht annehmen, dass eine
andere schützende Filterung durch den Dienst durchgeführt wird. Da der
Dienst internetbasiert ist, besteht das Risiko, dass das Bild oder der Ton, die Sie
überwachen, über das Netzwerk von Dritten angesehen oder verwendet werden
können.

SONY IST NICHT VERANTWORTLICH UND ÜBERNIMMT KEINE HAFTUNG GEGENÜBER
IHNEN ODER EINER ANDEREN PERSON FÜR EINE UNTERBRECHUNG, EINSTELLUNG
ODER AUFHEBUNG DES DIENSTES. DER DIENST WIRD OHNE MÄNGELGEWÄHR
BEREITGESTELLT UND SONY LEHNT JEGLICHE GARANTIEN, AUSDRÜCKLICH
ODER IMPLIZIERT, IM HINBLICK AUF DEN DIENST AB UND SCHLIESST DIESE AUS,
EINSCHLIESSLICH ABER NICHT BESCHRÄNKT AUF JEGLICHE IMPLIZIERTE GARANTIE
DER MARKTGÄNGIGKEIT, EIGNUNG FÜR EINEN BESTIMMTEN ZWECK ODER DASS
DAS GERÄT STÖRUNGSFREI ODER FORTLAUFEND VERWENDET WERDEN KANN.

Führen Sie immer eine Probeaufnahme aus, und bestätigen Sie, dass die
Aufnahme erfolgreich war. SONY KANN KEINE HAFTUNG FÜR SCHÄDEN JEDER ART,
EINSCHLIESSLICH ABER NICHT BEGRENZT AUF KOMPENSATION ODER ERSTATTUNG,
AUFGRUND VON FEHLFUNKTION DIESES GERÄTS ODER SEINER DATENTRÄGER,
EXTERNEN SPEICHERSYSTEMEN ODER JEGLICHEN ANDEREN DATENGRÄGERN ODER
SPEICHERSYSTEMEN ZUR AUFNAHME VON INHALTEN JEDER ART ÜBERNEHMEN.

Bestätigen Sie vor dem Gebrauch immer, dass das Gerät richtig arbeitet. SONY
KANN KEINE HAFTUNG FÜR SCHÄDEN JEDER ART, EINSCHLIESSLICH ABER NICHT
BEGRENZT AUF KOMPENSATION ODER ERSTATTUNG, AUFGRUND VON VERLUST
VON AKTUELLEN ODER ERWARTETEN PROFITEN DURCH FEHLFUNKTION DIESES
GERÄTS ODER AUS JEGLICHEM ANDEREN GRUND, ENTWEDER WÄHREND DER
GARANTIEFRIST ODER NACH ABLAUF DER GARANTIEFRIST, ÜBERNEHMEN.

Sollten Sie Daten durch die Benutzung dieses Gerätes verlieren, übernimmt SONY
keine Verantwortung für die Wiederherstellung der Daten.
Persönliche Daten

Anhand der von dem System mit diesem Gerät aufgenommen Bilder können
Einzelpersonen identifiziert werden; diese fallen daher unter die Bestimmungen in
„Personal Information" (Persönliche Daten) des „Act on the Protection of Personal
Information" (Regelungen zum Schutz persönlicher Daten). Halten Sie sich beim
Umgang mit den Videodaten an die geltenden Gesetze.
 Auch die mit diesem Produkt aufgezeichneten Informationen können „Personal
Information" (persönliche Daten) beinhalten. Bei der Entsorgung, Übertragung,
Reparatur oder in anderen Fällen, in denen dieses Produkt oder Speichermedien an
Dritte weitergegeben werden, ist größte Sorgfalt zu wahren.
Betriebs- und Lagerungsumgebung
Nehmen Sie keine extrem hellen Objekte auf (z. B. Beleuchtung, Sonne,
usw.). Betreiben oder lagern Sie die Kamera ebenfalls nicht unter folgenden
Umgebungsbedingungen, da dies zu einer Fehlfunktion führen kann.

Orte mit extremer Hitze oder Kälte (Betriebstemperatur: -10°C bis +50°C)
 Orte, die längere Zeit direktem Sonnenlicht ausgesetzt sind, oder in der Nähe einer
Wärmequelle (z. B. Heizkörper)

Orte in der Nähe starker Magnetfelder
 Orte in der Nähe von Quellen starker elektromagnetischer Strahlung wie z. B. Radio-
oder Fernsehsender

Orte, die starken Vibrationen oder Erschütterungen ausgesetzt sind

Orte mit hoher Luftfeuchtigkeit oder Staubbelastung
 Orte, die Regenwasser ausgesetzt sind

Orte, deren Lichtverhältnisse durch Leuchtstofflampen oder reflektierende Fenster
beeinflusst werden
 Orte mit instabilen Lichtverhältnissen (dadurch würde das Bild flimmern)
Ventilation
Um einen Wärmestau zu verhüten, darf die Luftzirkulation um die Kamera nicht
blockiert werden.
Stromversorgung (SNC-DH120/DH120T/DH220/DH220T/
EM520/EM521)

Dieses Modell wird über das Netzwerkkabel mit Strom versorgt.
 Verwenden Sie ein UTP-Netzwerkkabel der Kategorie 5.

Eine Beschädigung des Netzwerkkabels kann zu einem Brand oder Stromschlag
führen.
Transport

Schalten Sie das Gerät beim Transport stets aus.

Wenn die Kamera transportiert werden soll, verwenden Sie ihre Originalverpackung
oder gleichwertiges Verpackungsmaterial.
Reinigung

Verwenden Sie ein Gebläse, um Staub vom Objektiv zu entfernen.
 Reinigen Sie die Oberflächen der Kamera mit einem weichen, trockenen Tuch. Um
hartnäckige Schmutzflecken zu entfernen, feuchten Sie ein weiches Tuch mit etwas
Reinigungslösung an, und wischen Sie anschließend mit einem trockenen Tuch
nach.

Verwenden Sie keine flüchtigen Lösungsmittel wie Alkohol, Benzin oder
Verdünnung, da diese die Gehäuseoberfläche angreifen könnten.
Hinweis zu Laserstrahlen
Laserstrahlen können Bildsensoren beschädigen. Gehen Sie mit Bedacht vor und
setzen Sie die Oberfläche eines Bildsensors keiner Strahlung eines Laserstrahls in einer
Umgebung aus, in der ein Laserstrahlgerät verwendet wird.
Bildsensor-spezifische Phänomene
Die folgenden Phänomene, die bei Bildern auftreten können, sind typisch für
Bildsensoren. Sie stellen keine Fehlfunktion dar.
Weiße Flecken
Obwohl Bildsensoren mit Präzisionstechnologie gefertigt werden, können in seltenen
Fällen kleine weiße Flecken auf dem Bildschirm erscheinen, die durch kosmische
Strahlungseinflüsse usw. hervorgerufen werden.
Dies ist durch das Funktionsprinzip von Bildsensoren bedingt und stellt keine
Fehlfunktion dar.
Diese weißen Flecken treten vornehmlich in folgenden Fällen auf:
- bei Betrieb mit hoher Umgebungstemperatur
- bei erhöhter Verstärkung (höherer Empfindlichkeit)
- bei Verwendung langer Verschlusszeiten
Aliasing
Beim Aufnehmen von feinen Mustern, Streifen oder Linien erscheinen diese
möglicherweise gezackt oder flimmernd.
Informationen zu den mitgelieferten Anleitungen
Installationsanleitung (dieses Dokument)
Diese Installationsanleitung erläutert die Bezeichnungen und Funktionen der Teile
und Bedienungselemente der Network Camera, enthält Anschlussbeispiele und
erläutert die Einrichtung der Kamera. Bitte lesen Sie die Installationsanleitung vor der
Inbetriebnahme durch.
Es werden hauptsächlich Darstellungen des SNC-DH120T in den Beispielabbildungen
verwendet.
Bedienungsanleitung (auf der CD-ROM enthalten)
Die Bedienungsanleitung erläutert die Einrichtung der Kamera und die Steuerung der
Kamera über einen Web-Browser.
Nachdem Sie die Kamera ordnungsgemäß installiert und angeschlossen haben,
können Sie mit der Inbetriebnahme gemäß dieser Bedienungsanleitung beginnen.
Verwenden der Anleitungen auf der CD-ROM
Die mitgelieferte CD-ROM enthält die Bedienungsanleitungen für dieses Gerät im
PDF-Format.
Vorbereitungen
Adobe Reader ab Version 6.0 muss auf Ihrem Computer installiert sein, um die auf der
CD-ROM enthaltene Bedienungsanleitung verwenden zu können.
Hinweis
Wenn Adobe Reader nicht installiert ist, können Sie das Programm von der folgenden
URL herunterladen: http://www.adobe.com/
Lesen der Anleitung auf der CD-ROM
1
Legen Sie die CD-ROM in Ihr CD-ROM-Laufwerk ein.
In Ihrem Web-Browser wird automatisch eine Titelseite angezeigt.
Wird diese nicht automatisch im Web-Browser angezeigt, doppelklicken Sie
auf die Datei index.htm auf der CD-ROM.
2
Wählen Sie die Anleitung aus, die Sie lesen möchten, und klicken Sie
darauf.
Dadurch wird die PDF-Datei der Anleitung geöffnet.
Wenn Sie auf einen Eintrag im Inhaltsverzeichnis klicken, können Sie zur
entsprechenden Seite springen.
Hinweise

Je nach Version von Adobe Reader werden die Dateien möglicherweise nicht richtig
dargestellt. Installieren Sie in diesem Fall die aktuellste Version, die Sie von der oben
unter „Vorbereitungen" erwähnten URL herunterladen können.
 Wenn Sie die CD-ROM nicht mehr besitzen, oder wenn sie beschädigt ist, können
Sie Ersatz bestellen. Wenden Sie sich an den für Sie zuständigen Servicevertreter
von Sony.
Smartphone viewer
Dieses Produkt ist mit einem Smartphone viewer ausgestattet.
Mit dem Smartphone viewer können Sie das Bild einer Netzwerkkamera mit Ihrem
Smartphone anzeigen und diese Kamera schwenken, neigen und bei der Kamera
einen Zoom durchführen.
Ausführliche Informationen finden Sie unter „Smartphone viewer
Bedienungsanleitung" unter der folgenden URL:
http://www.sony.net/ipela/snc
Position und Funktion der Komponenten
Die Abbildung zeigt die Kamera ohne Kuppelgehäuse.
Seite
Kabel  ist werkseitig nicht angeschlossen.
 Stromeingangs-/-ausgangskabel (im Lieferumfang, ab Werk
angeschlossen) (SNC-ZM550/ZM551)
Schließen Sie ein Netzteil für 24 V AC/12 V DC an.
Die Schrauben an der Steckerspitze am Ende des Kabels dienen zur Verbindung
mit einem Verlängerungskabel.
 I/O-Kabel (Eingangs-/Ausgangskabel) (im Lieferumfang enthalten)
(SNC-DH120T/DH220T/EM521/ZM551)
Dieses Kabel ist mit einem Sensoreingang und einem Alarmausgang ausgestattet.
Über die Adern dieses Kabels werden die folgenden Signale gesteuert:
Farbe der Ader Bezeichnung
Rot Sensoreingang +
Weiß Sensoreingang – (GND)
Schwarz Alarmausgang 1 +
Gelb Alarmausgang 1 –
Braun Nicht belegt
Grün Nicht belegt
 Einzelheiten zu den jeweiligen Funktionen und erforderlichen Einstellungen
finden Sie in der Bedienungsanleitung auf der mitgelieferten CD-ROM.
 Informationen zur Herstellung der Anschlüsse finden Sie unter „Anschließen des
I/O-Kabels".
 Kamerakopfhalter
 Objektiv
 BNC-Kabel (im Lieferumfang, ab Werk angeschlossen) (SNC-ZM550/
ZM551)
Gibt SLOC-Signale (IP-Koaxialübertragung) und Videosignale aus.
 LAN-Kabel (RJ-45) (im Lieferumfang enthalten und werkseitig an die
Kamera angeschlossen) (SNC-DH120/DH120T/DH220/DH220T/EM520/
EM521)
Verwenden Sie ein Netzwerkkabel (UTP, Kategorie 5) für die
Netzwerkverbindungen und die PoE*-Stromversorgung.
 Weitere Informationen zur Verbindung finden Sie unter „Anschließen ans
Netzwerk".
(* PoE: Das Akronym für Power over Ethernet. IEEE 802.3af-Standard-kompatible
Geräte)
 Verkabelungsabdeckung
Wenn Sie die Verkabelung im Inneren wählen, entfernen Sie diese Abdeckung und
führen Sie die Kabel hindurch.
Vorsicht
Achten Sie darauf, dass die Kabel bei der Montage nicht zwischen Kamera und
Decke bzw. Wand eingeklemmt werden. Eingeklemmte Kabel können brechen
und Brände oder elektrische Schläge verursachen.
Innen
 Kamera
 Anschluss EXT CTRL (Eingang/Ausgang der externen Steuerung)
(SNC-DH120T/DH220T/EM521/ZM551)
Schließen Sie an diesem Anschluss das mitgelieferte I/O-Kabel an.
 SLOC-Anschluss (IP-Koaxialübertragung/Videoausgang) (VIDEO
OUT) (SNC-ZM550/ZM551)
Schließen Sie das mitgelieferte BNC-Kabel an.
Verwenden Sie diesen Anschluss, wenn Sie das Gerät über ein Koaxialkabel
mit einem Netzwerk verbinden. Stellen Sie den Netzwerkwechselschalter bei
Verwendung eines Composite-Signals auf LAN.
Verwenden Sie diesen Anschluss zur Ausgabe von Composite-Videosignalen
mit diesem Gerät.
Eine Verbindung zu kompatibler Ausrüstung ist notwendig, wenn mit einem
Koaxialkabel eine Verbindung zu einem Netzwerk hergestellt wird.
Einzelheiten zur Verbindung finden Sie in den Bedienungsanleitungen der
Geräte auf der Empfangsseite.
Hinweis
Abhängig von den Einstellungen für das Videoformat und die Bildgröße
wird das ausgegebene Analogbild möglicherweise nicht richtig
dargestellt.

Das Bild wird in der horizontalen und/oder vertikalen Ebene
möglicherweise nicht ordnungsgemäß angezeigt.

Das Bild kann verkleinert sein.
 Netzwerkwechselschalter (SNC-ZM550/ZM551)
Wechseln Sie mit diesem Schalter zwischen einer Netzwerkverbindung mit
einem LAN-(Netzwerk)-Anschluss (RJ-45) und einer Netzwerkverbindung über
ein Koaxialkabel.
 NTSC/PAL-Schalter
Zum Umschalten der Videoausgabe.
 ZOOM/FOCUS-Schalter
Verwenden Sie diesen Schalter, um den Zoom und Fokus des Objektivs
anzupassen. Verschieben Sie den Umschalthebel, um die gewünschte
Funktion auszuwählen.
[W] WIDE: Verkleinern
[T] TELE: Vergrößern
[N] NEAR: Fokus auf ein Motiv in der Nähe
[F] FAR: Fokus auf ein entferntes Motiv
 Ausgangsbuchse MONITOR
Zum Ausgeben von FBAS-Videosignalen von der Kamera.
Der Monitorausgang wird verwendet, wenn Sie den Ansichtswinkel anpassen.
Stellen Sie sicher, dass Sie den Monitorausgang einschalten, wenn dieser
verwendet wird. Ziehen Sie nach dem Gebrauch das Videokabel ab.
Hinweise
 Schließen Sie das Videokabel erst an, wenn die Anzeige POWER
leuchtet.
SNC-DH120/DH120T/DH220/DH220T/EM520/
EM521:

Beachten Sie, dass das Einschalten des Monitorausgangs die
Systemleistung beeinflussen kann. Stellen Sie sicher, dass der Ausgang
ausgeschaltet und das Videokabel abgezogen ist, wenn Sie den
Ausgang nicht verwenden.
 Wenn Sie diese Buchse verwenden, aktivieren Sie in den
Systemeinstellungen den Monitorausgang. Deaktivieren Sie nach dem
Gebrauch die Einstellung und ziehen Sie das Videokabel ab.

 Einzelheiten zu den Systemeinstellungen finden Sie in der
Bedienungsanleitung.
 Rückstellknopf
Um die Kamera auf die Werkseinstellungen zurückzusetzen, drücken Sie
diesen Schalter mit einem spitzen Gegenstand herunter. Dabei muss
Versorgungsspannung an der Kamera anliegen.
 Arretierschraube für den Kamerakopf
Lösen Sie die Schraube und drehen Sie den Kamerakopf in die gewünschte
Richtung. Ziehen Sie dann die Schraube fest, um ihn in dieser Stellung zu
arretieren.
 Taste Easy Focus
Drücken Sie diese Taste, um den Fokus ganz leicht automatisch anzupassen.
 Schraubenbohrungen zur Befestigung der Kamera (2 Positionen)
Achten Sie darauf, dass die Befestigungsschrauben der Kamera bei der
Montage fest angezogen werden.
 LAN (Netzwerk)-Anschluss (RJ-45)
Hiermit wird das mitgelieferte LAN-Kabel angeschlossen.
 AC/ DC Anschluss (Netzeingang) (SNC-ZM550/ZM551)
Schließen Sie das mitgelieferte Netzeingangskabel an.
 Anzeige NETWORK (Grün/Orange)
Diese Anzeige leuchtet oder blinkt, wenn die Kamera an das Netzwerk
angeschlossen ist. Ist die Kamera nicht mit dem Netzwerk verbunden, leuchtet
diese Anzeige nicht. Wenn eine 100BASE-TX-Verbindung besteht, leuchtet die
Anzeige grün. Wenn eine 10BASE-T-Verbindung besteht, leuchtet die Anzeige
orange.
Die Anzeige leuchtet auch dann grün, wenn SLOC
(IP-Koaxialübertragung) ausgewählt wird. (SNC-ZM550/ZM551)
 Anzeige POWER (Grün)
Sobald die Spannungsversorgung der Kamera hergestellt ist, prüft die Kamera
das System. Wenn bei dieser Prüfung keine Systemstörungen festgestellt
wurden, leuchtet diese Anzeige auf.
(Fortsetzung auf der Rückseite)



